轻型可变能量动力触探仪PANDA 2

轻型可变能量动力触探仪PANDA 2

型 号:PANDA 2
原产地:法国Sol-Solution公司
用 途:轻型可变能量动力触探仪PANDA®2可以针对4~8m 深度的地基基础进行土体勘察和压实度检测与控制.

轻型可变能量动力触探仪PANDA®2

轻型动力触探仪PANDA2工作原理:

● 这个测试方法是通过一个手动的锤击能量来驱动一个锥尖进入到土体中所需要的测试深度。

● 对于每一次击打,PANDA 都能够测量到一个可变的驱动能量和对应的贯入深度,并马上计算出该深度位置土壤的动贯入阻力

● 通过操作终端上的PANDA WIN 软件,测试者可以在现场查看所有测试数据,并对数据进行传输和处理



    轻型动力触探仪PANDA2特点:

    ● 可变能量轻型动力触探仪

    ● 密实度控制和土体勘察

    ● 由SOL SOLUTION公司设计开发

    ● 符合NFP94-105标准



      土体勘察:

      ● 土体研究(建筑物、独立房屋、塔、台等)

      ● 初步勘察(道路、管线等)

      ● 诊断和评估(空隙、扰动等)

      ● 相距遥远的或者大型设备难以进入的场地(斜坡、地下室、高山、密闭空间)

      ● 水平方向或倾斜方向的勘探

      ● 与其它勘查技术具有良好的相关性

      ● 勘探结果具有良好的重复性

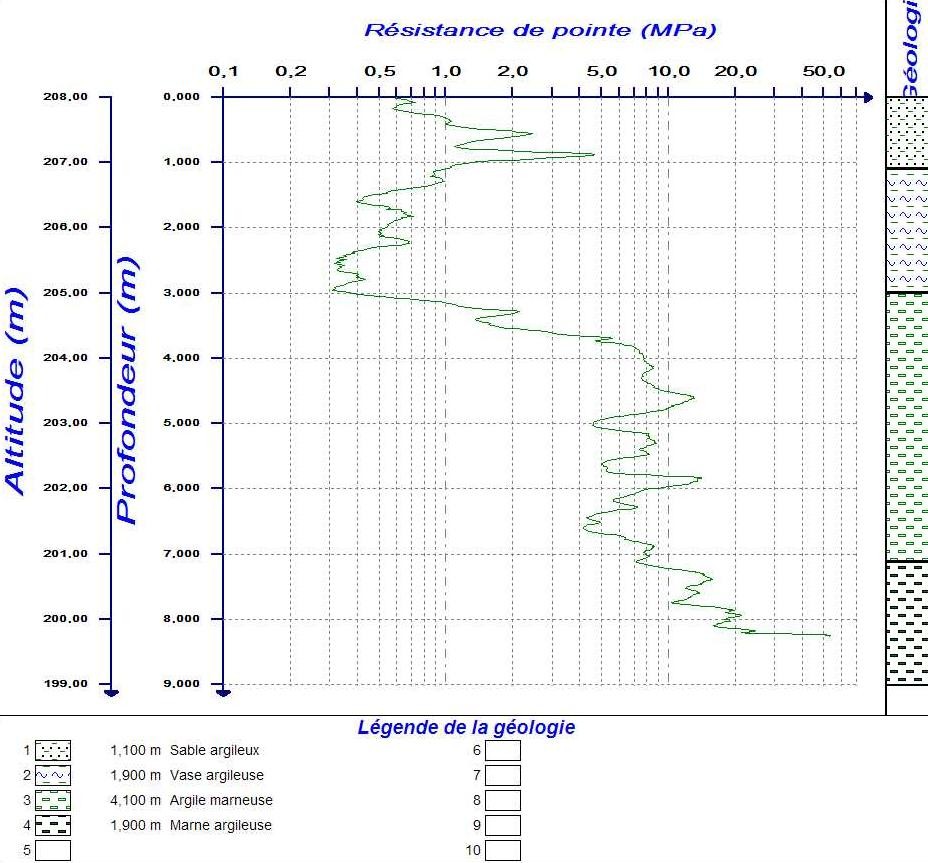

        PANDA@WIN 软件——用于土体勘察:

        ● 可定制地质剖面

        ● 海拔高程

        ● 提供GPS 连接

        ● 可以手动输入地下水位

        ● 各种显示比例和计量单位(深度、压力、线性、对数等)



          压实度控制:

          ● PANDA 2 符合法国压实度质量控制标准(圆锥动力触探试验程序)——NF P 94-105

          ● PANDA 2 设备符合法国官方校验标准规程(第70册,COFRAC,水务机构等)

          ● 分层厚度检测

          ● 压实度均一性控制

          ● 管沟密实度控制(给水、排水等)

          ● 各类基础密实度控制(道路、一般的土方工程、大坝、堤防等)

          ● 在一次独立的操作过程中实现完全的高程控制

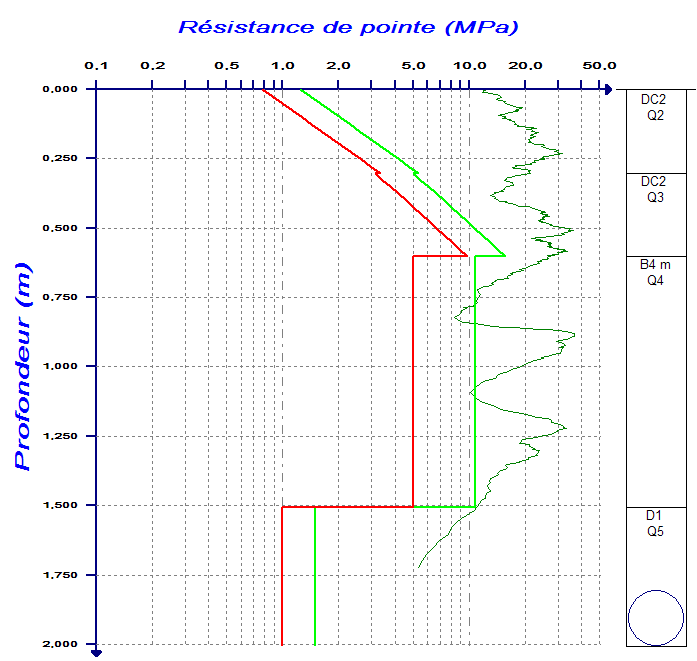

            PANDA@ WIN 软件——用于压实度控制







            PANDA 软件可以检索PANDA 2 轻型动力触探仪的测试数据(相应深度上的动贯入阻力),并将之与标准参照值(土壤分类和密实度)进行对比分析。法国:GTR 分类与 Q1,Q2,Q3,Q4 & Q5五个压实质量分级。国际:不同的土壤分类方法(USCS,AASHTO,DIN1986,PG3等)可用和若干不同配比的标准击实试验密度或击实密度可供选择。法国压实度质量控制标准(NF XP P 94-104)异常计算在Panda Win 软件中默认自动进行。所有数据(参考,并可以选择优先曲线和异常计算)可以在现场通过便携式终端设备显示屏幕进行访问和显示。

            轻型动力触探仪PANDA2技术参数:

            ● 包装尺寸(内部):L 62 x W 50 x H 23

            ● 重量:21 kg
