CST720 混凝土腐蚀监测仪

1.仪器简介

CST720 混凝土腐蚀监测仪是一款实时在线监测钢筋混凝土腐蚀的设备，采用预埋式混凝土监测复合探头，可以实时监测混凝土电阻率、Cl-浓度、pH 值、半电池电位和钢筋锈蚀速率等参数。广泛用于建筑、公路和桥梁隧道结构中混凝土内钢筋腐蚀速率的在线监测。CST720 已成为工业现场监测钢筋腐蚀和混凝土化学环境参数、预示钢筋混凝土结构耐久性、安全性及服役寿命的有力工具。

CST720 混凝土腐蚀监测仪通过DC12V 电源适配器实现交流供电。通过PC 机可以对仪器的测量参数以及自动测量间隔进行配置，测量数据自动保存在非易失性存储器内。

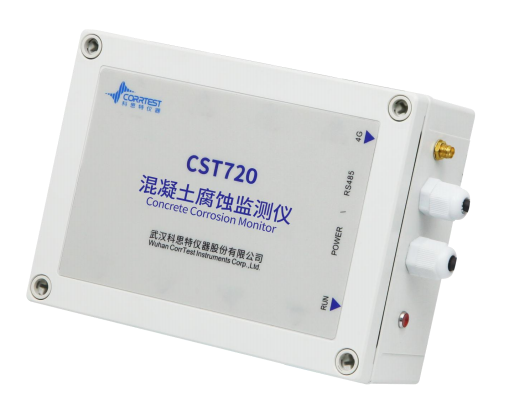

图1.CST720 混凝土腐蚀监测仪

2. 复合探头

CP-72 多功能钢筋混凝土腐蚀监测探头，集pH 探针、Cl-探针、电化学三电极于一体，结构紧凑，安装方便，不仅能现场无损地同时监测混凝土中pH 值和Cl-浓度，并且可监测混凝土中钢筋状态和腐蚀速率。复合探头内置长效MnO2 参比电极、Cl-离子选择电极、电导电极、腐蚀测量电极和温度传感器，可埋入混凝土结构内，用于混凝土结构健康状态的长期监测。

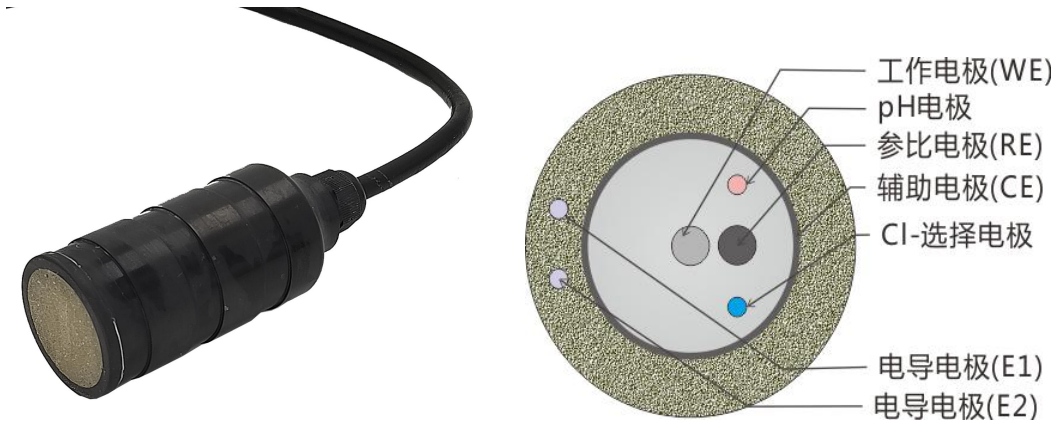

图2 .CP-72 多功能探头

3. 主要技术指标

4.应用领域

采用预埋式混凝土监测复合探头，可用于建筑、公路和桥梁结构中混凝土内Cl-浓度、温度、pH 值、半电池电位、电阻率测量以及钢筋锈蚀速率的巡检。微机控制，全自动测量。

5. 仪器配置

1）CST720 混凝土腐蚀监测仪1 台

2）CP-72 多功能腐蚀监测探头1 支

3）CSKit 腐蚀监测软件1 套

6. 管理软件

CST720 混凝土腐蚀监测仪可以通过PC 端管理软件来实现数据分析以及仪器参数配置。该管理软件通过统一的界面管理多台CST720，各仪器通过其内置序列号相互区别。

每台仪器测量数据基于独立的内存区块储存在测试仪内存中，并可通过管理软件上传到PC 端数据库中，以图形或表格方式显示测量值。

本软件界面主要包括：菜单栏、工具栏、项目窗口、属性窗口、表格窗口、图形窗口(如图3)。窗口拖动与布局：界面中所有窗口均可以根据用户需要进行拖动、停靠、隐藏和重置布局。

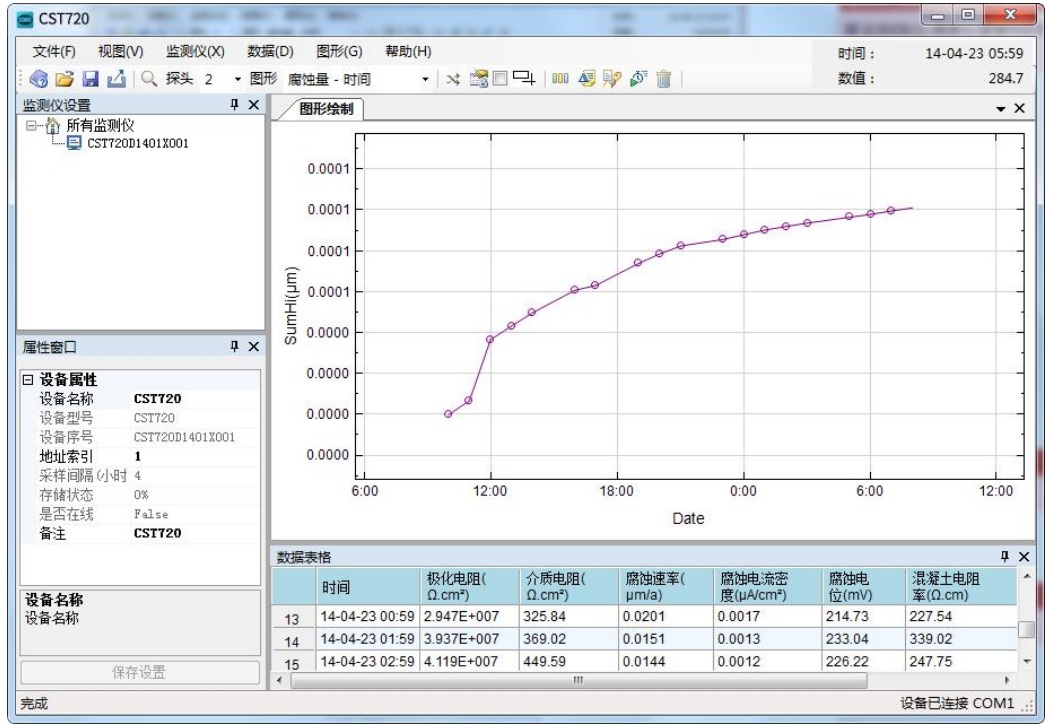

图3.CSkit 腐蚀监测软件界面
