激光测振仪 LV-M300
型 号：LV-M300
原产地：
用 途：它秉承非接触式激光测量的技术优势，将强大的振动分析能力浓缩于仅800克的紧凑机身内，旨在为现场工程师、研发人员和质量控制专家提供前所未有的便捷与精准的测量体验。

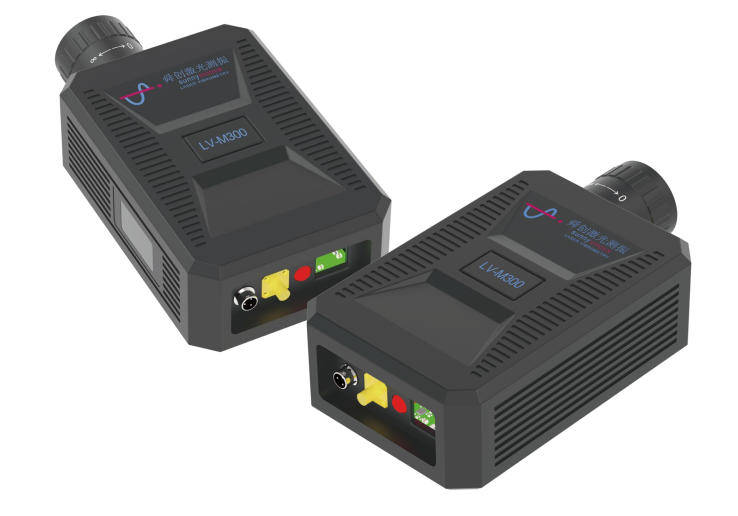

激光测振仪
LV-M300
产品介绍Product Introduction
M300型激光多普勒测振仪，是一款集高性能、轻量化与高性价比于一身的革命性产品。它秉承非接触式激光测量的技术优势，将强大的振动分析能力浓缩于仅800克的紧凑机身内，旨在为现场工程师、研发人员和质量控制专家提供前所未有的便捷与精准的测量体验。M300的出现，让高端振动测量技术走出实验室，轻松应对各种严苛的工业现场与科研挑战。
原理介绍 Introduction To Principles
激光发射与分束
激光器发出的相干光被分成两路--参考光束和测量光束
多普勒频移
测量光束照射到振动物体表面，反射光因物体运动产生多普勒频移:频移量: Δf=2v/λ(v为振动速度，λ为激光波长)
集成光学处理
利用集成光学芯片实现光的分束、合束、相位调制等功能，大大减小了系统体积
产品特点 Product Features
小型化设计 突破性结构设计，体积较传统设备缩减超70%,为便携测量树立新标杆。 |
双激光指示 采用1550nm安全测量激光与635nm红色可见指示光，轻松、快速、安全地对准待测目标。 |
宽频带高分辨率 支持DC至100kHZ的超宽频率范围测量，振幅分辨率高达8皮米(pm),能够精准捕获从超低频到高频的微弱振动信号。 |
非接触式测量 激光测量无需接触物体表面，无附加质量影响，尤其适用于轻薄、不易接触的物体。 |
操作简便 供电简单(DC12V),功耗低(<8W),可连接移动电源或车载电源，方便户外及现场使用。 |
良好环境适应性 突破性结构设计，体积较传统设备缩减超70%,为便携测量树立新标杆。 |
技术规格 Technical Specifications
设备用途 |
测量被测物的振动频率，位移，速度，加速度 |
测量距离 |
0.1-20(米) |
位移噪声密度 |
最小1pm/ √Hz |
振幅分辨率 |
8pm |
激光器 |
1550nm测量光635nm指示光 |
测量激光安全等级 |
CLASSI |
供电电压 |
DC12V |
数字输出信号接口 |
以太网1000M |
尺寸(长*宽*高) |
177x96x52mm |
测量频率范围 |
DC-100kHz(可根据客户要求定制) |
速度量程 |
≤±7m/s(可根据客户要求定制) |
位移量程 |
≤±0.5m |
位移重复精度(>10Hz) |
0.01nm |
测量激光输出功率 |
<5mW |
指示激光输出功率 |
可调 |
防护等级 |
IP54 |
外壳材料 |
铝合金 |
功耗 |
<8W |
重量 |
800g |
核心优势 Core Advantages
极致轻便、随手测量
整机仅重800克，体积小巧(177x96×52mm),可轻松手持或集成于狭小空间，彻底摆脱传统测振设备的笨重束缚，让精密测量随时随地皆可进行。
卓越性能、精准依旧
在如此紧凑的机身内，M300依然保持了舜创产品一贯的高性能标准，拥有pm级的分辨率和MHz级的频响，确保测量数据准确可靠。
超高性价比
M300在保证核心性能的同时，通过创新设计大幅优化成本，为您提供了入门级的价格、专业级的体验，是振动测量普及化的理想选择。
全国产化硅光技术平台
采用自主研发的硅光芯片，实现光路系统高度集成。

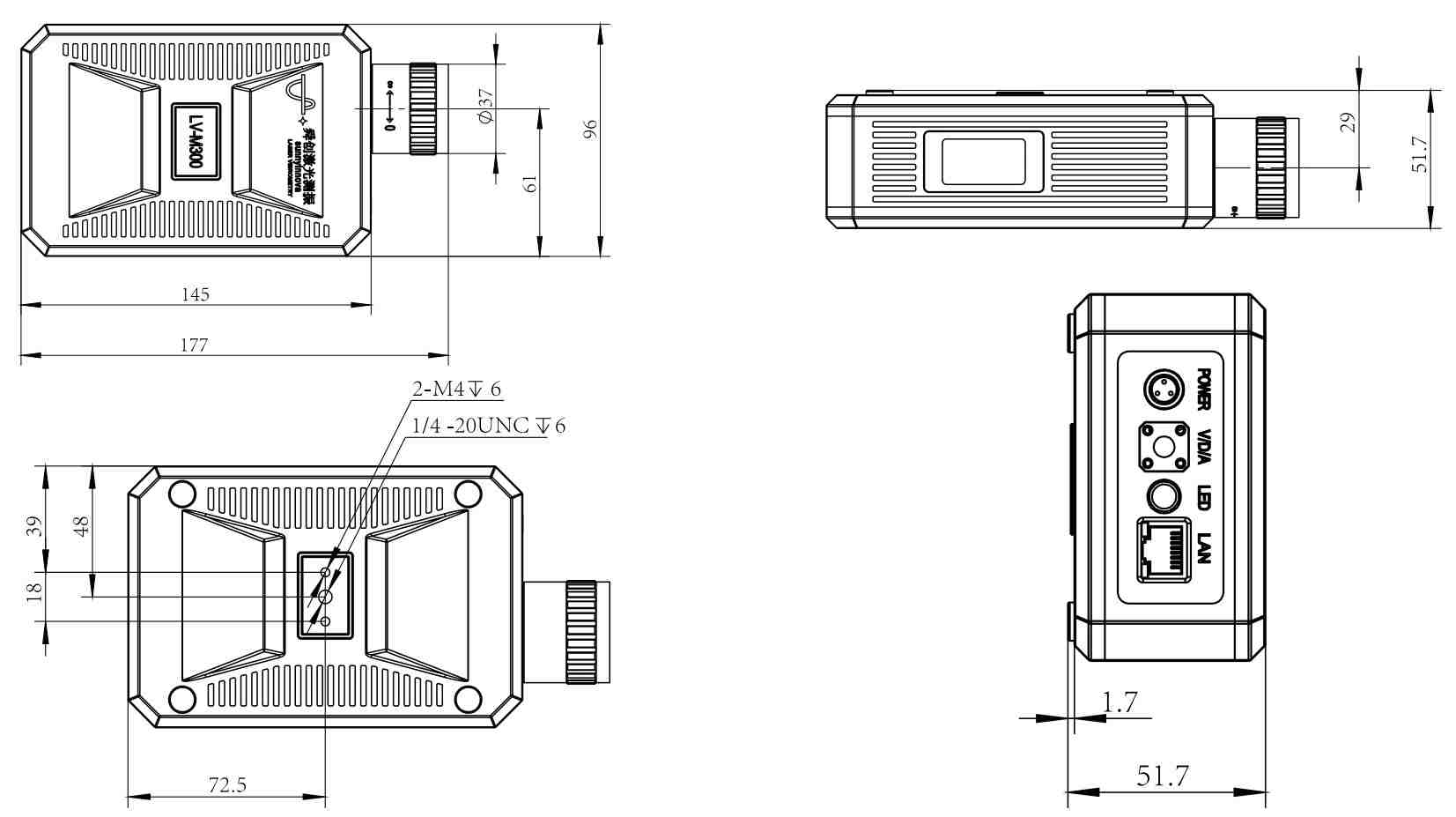

产品尺寸 Product Dimensions
应用领域 Application Fields
