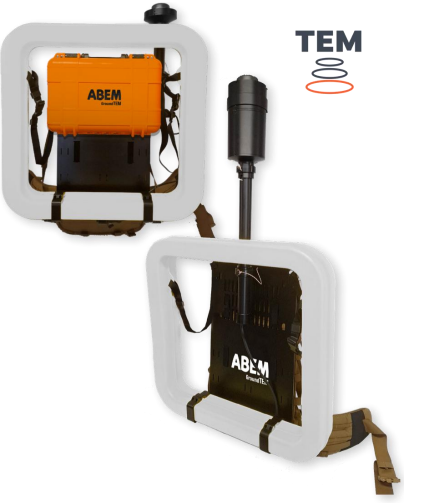

GroundTEM Trek 背包式瞬变电磁系统
型 号：GroundTEM Trek
原产地：瑞典
用 途：ABEM GroundTEM Trek可应用在水文地质、工程地质、岩土工程勘察以及工程检测和采矿领域，是一款轻量化、背包式、高效率探测的瞬变电磁仪。
GroundTEM Trek
背包式瞬变电磁系统
ABEM GroundTEM Trek可应用在水文地质、工程地质、岩土工程勘察以及工程检测和采矿领域，是一款轻量化、背包式、高效率探测的瞬变电磁仪。
在测深需求50-100m的情况下，系统记录连续数据，包括高精度GNSS同步记录。当启用高级功能时可实时进行数据处理和反演，会直观地在采集软件app中显示地质构造。
概要
概述
1A/10A双磁矩发射电流
0.65m发射和接收线圈
携带GNSS(支持北斗)
锂离子RRC型电池*(接收机x1，发射机x1)
发射机(Tx)线圈
| 尺寸 | 0.65mx0.65m |
| 匝数 | 4 |
| 有效面积 | 1.7m² |
| 线材尺寸 | 4mm² |
| 重量 | 2.5KG |
| IP等级 | ABS, IP67 |
接收机(Rx)线圈
尺寸
0.65mx0.65m
类型
使用屏蔽气芯
匝数
53
有效面积
22m²
带宽
~350KHz
增益
21
重量
3.5KG
IP等级
ABS, IP67
*运行时间:
Tx模式下--每块电池约80分钟(系统配备3块电池)
Rx模式下--每块电池约8小时(系统配备1块电池)
电池充电箱
内含
Rx电池
Tx电池
电池容量
10.8V
14.4V
充电时间
2.5h
2.5h
| 重量 | 2.0KG |

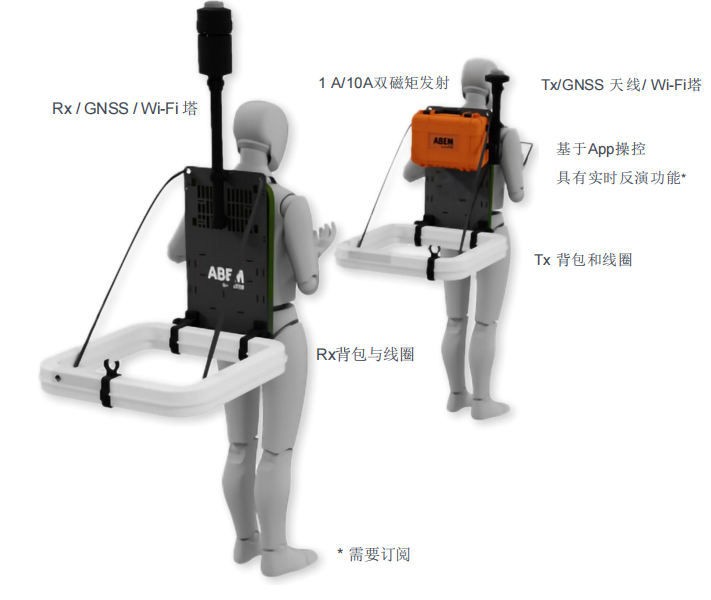

背包式系统
背包总重量 （包括线圈和仪器) 内含
Rx
Tx
尺寸
40*60cm
40*60
载波系统
专业、轻便
重量
5.5公斤
10KG
15KG

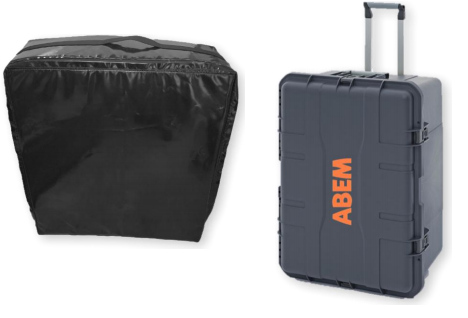

整个系统装在两个箱子里发货
用于Tx/Rx线圈软质箱体，10 kg(22.0lb)77 x75 x27 cm(约30.3x29.5x10.6英寸)
用于仪器等。硬质箱体，32 kg(70.5 lbs)60x80x45厘米(23.6x31.5x17.7英寸)
