光纤光栅钢筋计 V2.0
型 号：PY-F-RG-B02
原产地：国产
用 途：应用场景：主要适用于桥梁、大坝、基坑、建筑、隧道、船舶等应用场景。
1.产品概述
传感器介绍：光纤光栅钢筋计适用于不同规格钢筋应力、锚杆应力的准确测量，如：桥梁、大坝、基坑、建筑、隧道、船舶及其他大型结构的长期健康监测。产品埋入存活率高，施工简便。
传感器特点：
- 专有的内置温度补偿结构设计，温度计精度±0.2℃ ,保证了测量精度，同时可以进行环境温度测量；
- 不锈钢密封结构设计配合独立研发的密封材料，耐水压强度 2MPa
- 长期稳定可靠，耐腐蚀，耐老化、无源不受干扰；
- 高精度、高分辨率、可测量正负应变；
- 焊接安装操作简便
应用场景：主要适用于桥梁、大坝、基坑、建筑、隧道、船舶等应用场景。

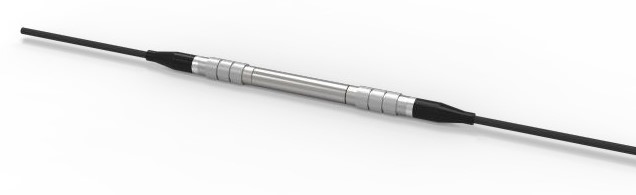

图 1 光纤光栅渗压计
2.技术参数

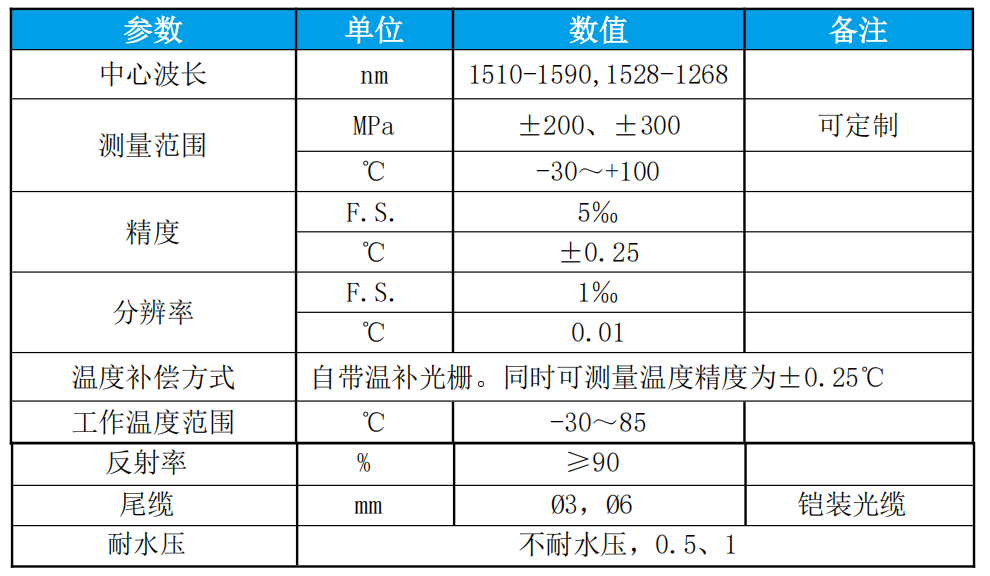

表 1 光纤光栅钢筋计主要性能参数
3.工作原理
当被测结构表面发生形变时，光纤光栅钢筋计两端底座产生相对移动并传递给光栅，光栅受应力作用中心波长发生变化，解析波长变化量，通过相应计算方程式即可测出钢表面的应变量。
4.系统组网图

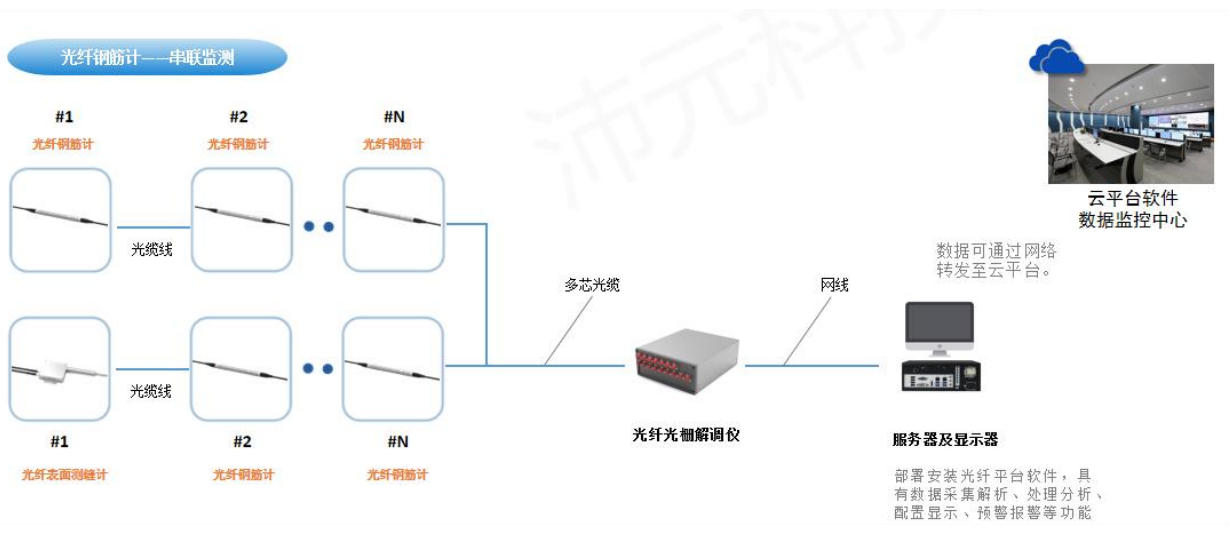

图 2 系统组网示意图
5.安装说明
传感器主要安装方式：先将安装底座焊接在被测钢筋或者锚杆上，钢筋计变计通过螺栓固定在安装底座上。
传感器埋设安装过程中应做好记录，存档。其内容包括，传感器安装的具体 位置编号、传感器编号、传感器初始波长数据、埋设安装日期、天气状况及安装人员。
在准备安装传感器之前，必须先阅读安装指导书，并且要完全弄懂。因为该传感器属于精密器件，任意一个小的安装缺陷都会导致传感器的测量误差或传感器损坏，所以安装时必须按照安装流程仔细认真操作。

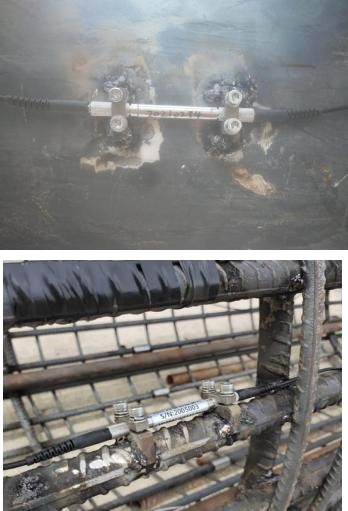

图 3 安装示意图
6.故障排除
光纤光栅传感器的维修与故障排查工作主要集中在对光缆接头的定期检查以及终端盒的维护方面。由于传感器安装完成后，通常难以接触，导致其修理工作受到限制，故出现故障时可查阅下列问题及可能的解决办法，有关更多的故障排除帮助可联系我司咨询。
症状：传感器不能正常读数
√ 使用红光笔检查传输光缆是否中断；
√ 光纤光栅解调仪的 FC/PC 头是否连接完好；
√ 光纤光栅解调仪是否已进入正常工作状态，光纤光栅解调仪的通讯连接是否正常。
√ 查看传感器的光谱视图是否正常，有无较大的能量损耗点。
