光纤光栅多点位移计
型 号：PY-F-MDM-A03
原产地：国产
用 途：适用于公路、铁路路基、填土或其它类似结构的土体沉降监测。
1.产品概述
光纤光栅式多点位移计直接安装在钻孔里，以监测多个滑动面和区域的变形或沉降位移。多点位移计可根据钻孔地质条件选用合适类型的锚头，如灌浆锚头、液压锚头、抓环锚头等，以达到极高监测效果。在直径 76mm 的钻孔内，最多可布置 6 个灌浆锚头。
可采用高强度不锈钢传递杆，也可采用低线膨胀系数的玻璃纤维杆，仪器结构简单、安装方便快捷。配套解调设备可实现远程监测，结构简单、太阳能供电、安装方便快捷。适合在恶劣的环境下长期监测建筑物、地基、边坡的分层位移变化。

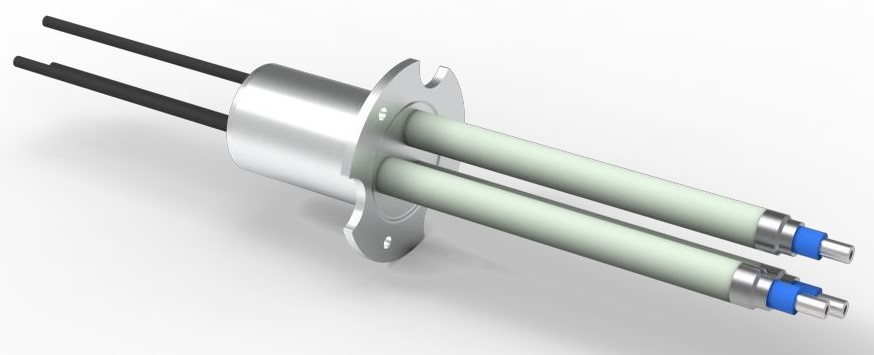

图 1 光纤光栅多点位移计
2.产品系统组网

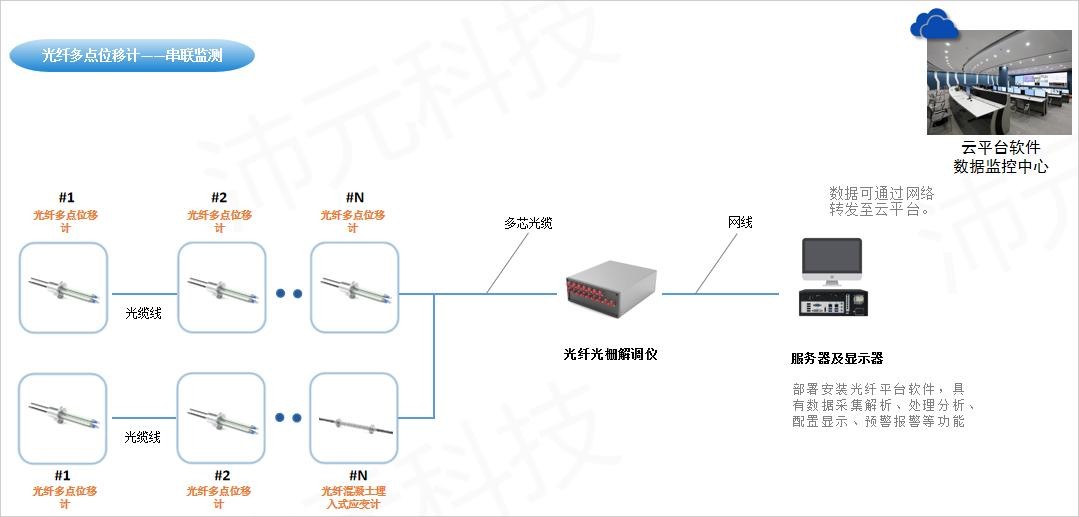

图 2 产品系统组网图
3.产品特点
(1) 产品安装安装方便快捷，可直接安装在钻孔里，易灌浆锚固；
(2) 结构简单，具有简便的操作性。

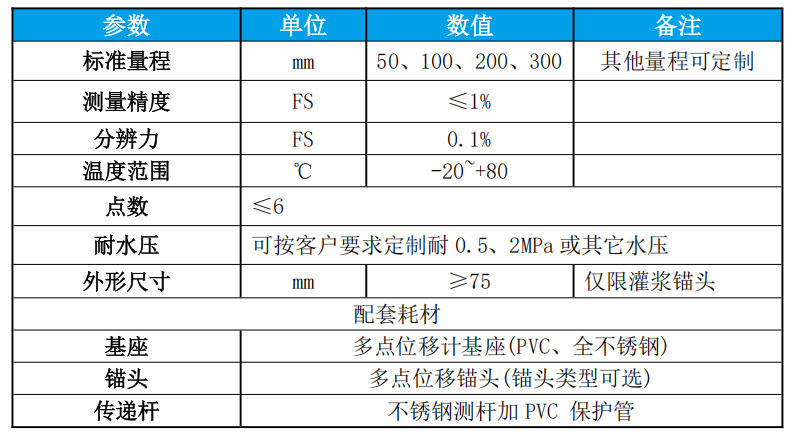

4.技术参数
5.产品应用场景
适用于公路、铁路路基、填土或其它类似结构的土体沉降监测。

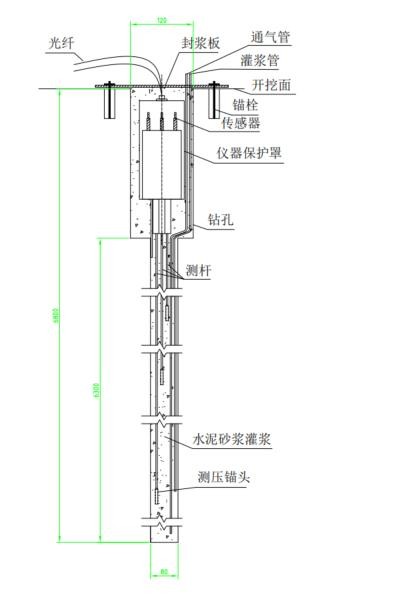

6.安装说明
(1) 钻孔：
根据多点位移计的型号和测量要求，在设计监测位置钻孔。钻孔直径和深度需根据具体情况确定，孔深应大于最深测点 0.5 米以上。
如需在孔口钻基座沉孔，还需根据多点位移计的型号确定沉孔的孔径和深度。
(2) 组装位移计：
按照位移计的出厂状态和零部件图，将位移计、护管、转接头、基座等部件正确组装在一起。
对于需要接长光缆和测杆的情况，应按照标准长度进行连接，并检查连接处的牢固性。
(3) 安装位移计：
将组装好的多点位移计放入孔中，并确保其基座固定盘落在孔口定位。
使用膨胀螺栓或其他固定方式，将位移计牢固地固定在被测结构体上。
在安装过程中，需注意位移计的放置位置和角度，避免引起测量误差。
(4) 灌浆：
利用注浆管向孔内灌注水泥砂浆，灌浆应充实至基座沉孔底部孔口。
对于不同的结构物（如岩体结构和土体结构），灌浆材料和方式可能有所不同。岩体结构通常灌注混凝土砂浆，而土体结构则可能需要在锚头段灌注混凝土固结，并在锚头以上部位填入膨润土球后注水填实。
(5) 埋设传感器和连接线路：
在灌浆过程中或灌浆完成后，将传感器埋设在结构物内部或附近，以保护其免受外界环境的干扰。
将连接线路连接到传感器和数据采集系统之间，确保数据的准确传输。
7.故障排除
光纤光栅传感器的维修与故障排查工作主要集中在对光缆接头的定期检查以及终端盒的维护方面。由于传感器安装完成后，通常难以接触，导致其修理工作受到限制，故出现故障时可查阅下列问题及可能的解决办法，有关更多的故障排除帮助可联系我司咨询。
症状：传感器不能正常读数
√ 使用红光笔检查传输光缆是否中断；
√ 光纤光栅解调仪的 FC/PC 头是否连接完好；
√ 光纤光栅解调仪是否已进入正常工作状态，光纤光栅解调仪的通讯连接是否正常。
√ 查看传感器的光谱视图是否正常，有无较大的能量损耗点症状：传感器不能正常读数
√ 使用红光笔检查传输光缆是否中断；
√ 光纤光栅解调仪的 FC/PC 头是否连接完好；
√ 光纤光栅解调仪是否已进入正常工作状态，光纤光栅解调仪的通讯连接是否正常。
√ 查看传感器的光谱视图是否正常，有无较大的能量损耗点。
