光纤光栅表面式侧缝计-PY-V2.0
型 号：PY-V2.0
原产地：国产
用 途：光纤光栅表面式测缝（裂缝）计用于测量混凝土、岩体或其它结构表面缝的开合变化，包括坝体、岩石、楼宇、桥梁或立柱等裂缝的监测。设备可在高达 1MPa（特殊要求可定制）的压力下工作。
1.产品概述
传感器介绍：光纤光栅表面式测缝（裂缝）计用于测量混凝土、岩体或其它结构表面缝的开合变化，包括坝体、岩石、楼宇、桥梁或立柱等裂缝的监测。设备可在高达 1MPa（特殊要求可定制）的压力下工作。

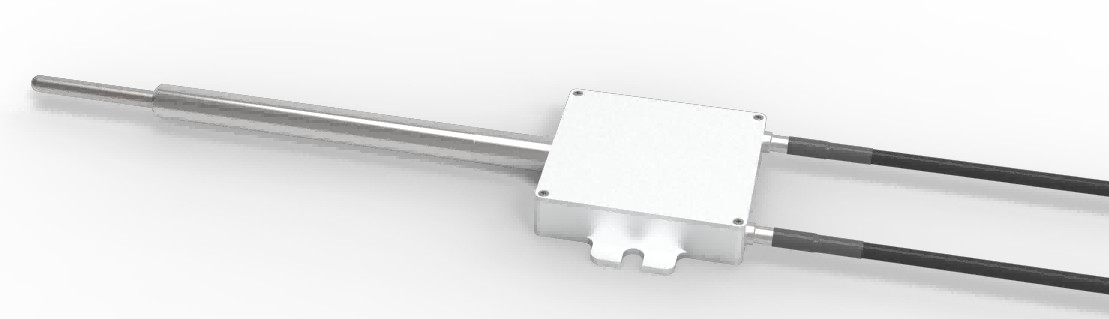

图 1 光纤光栅表面式测缝（裂缝）计实物图
2.技术参数

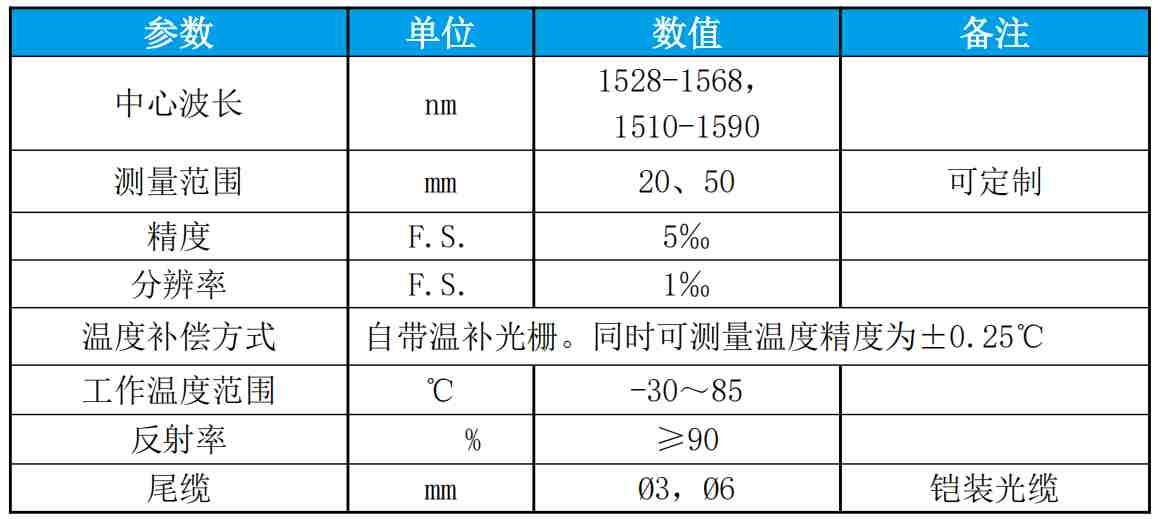

表 1 光纤光栅表面测缝计主要性能参数
3.工作原理
光纤光栅表面式测缝（裂缝）计一端固定、另一端为活动端，当结构物发生变化时结构端移动带动设备内光纤光栅波长变化，通过解调仪设备解析计算波长漂移量从而获得监测值。
4.系统组网图

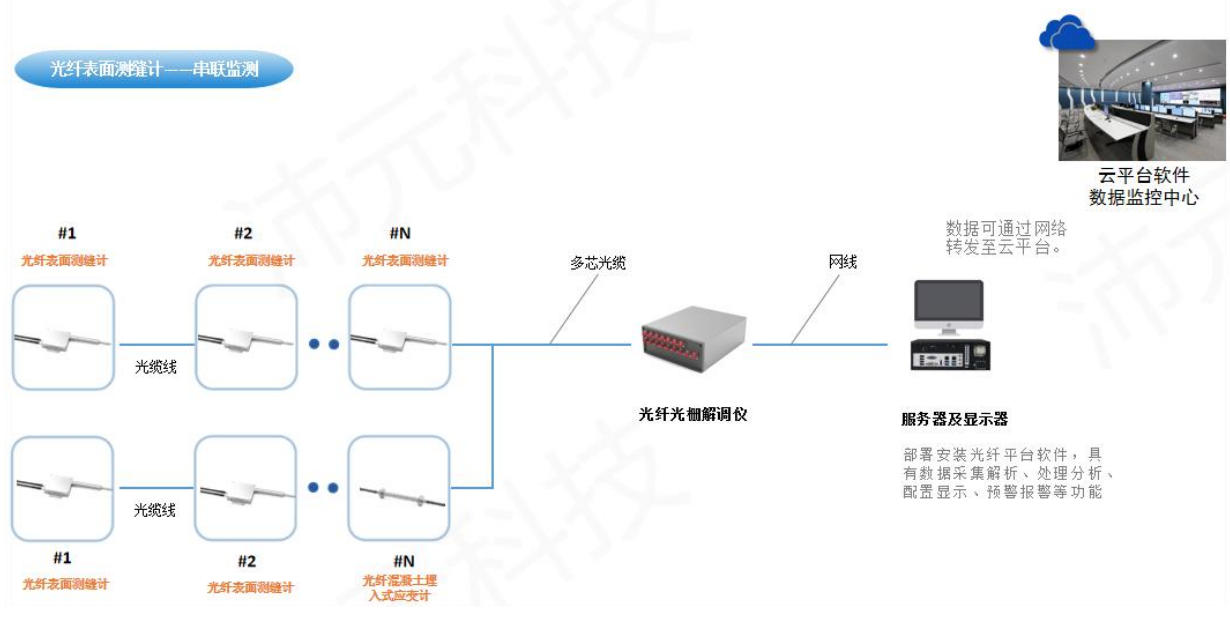

图 2 产品系统组网示意图
5.安装说明
在准备安装传感器之前，必须先阅读下述安装指导，并且要完全弄懂。因为该传感器属于精密器件，任意一个小的安装缺陷都会导致传感器的测试误差或传感器损坏，所以安装时必须小心。
5.1 安装底座简介
光纤光栅位移计（裂缝计）的安装底座为分前后两部分，前端为 L 型结构，用于顶住测缝计压缩杆，后端底座分为上下两部分，底下部分用膨胀钉固定在混凝土表面，上部分配合 4 个螺钉用于锁紧测缝计。如图 3 所示，安装底座安装在被测接缝的两侧，安装间距与测缝计量程相关，50mm 量程的底座安装间距在 160～180mm 间 ，底座固定使用 10mm 膨胀螺栓，为防止底座转动，孔内应灌环氧胶，膨胀螺栓插入安装座后插入孔内，并锁紧，将测缝计放置在后端安装座上，压缩杆在前端安装座上顶回 25mm(按实际负量程测试需要)后用 4 个 M4 螺钉（加弹力垫片）将上底座压在测缝计上锁紧。

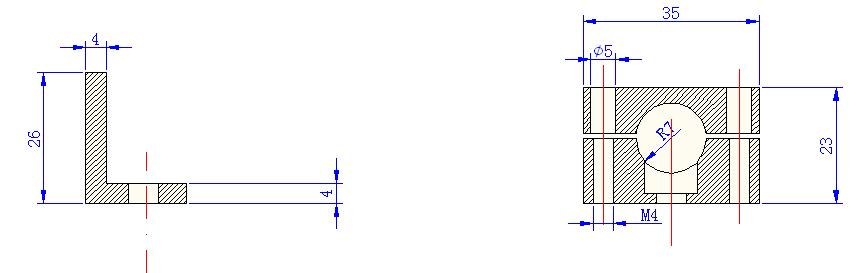

图 3安装底座

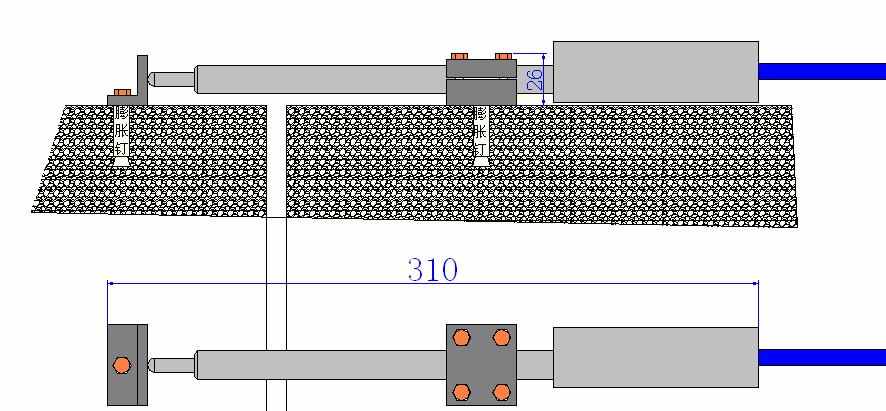

图 4正确的安装方向及测试方向
6.故障排除
光纤光栅传感器的维修与故障排查工作主要集中在对光缆接头的定期检查以及终端盒的维护方面。由于传感器安装完成后，通常难以接触，导致其修理工作受到限制，故出现故障时可查阅下列问题及可能的解决办法，有关更多的故障排除帮助可联系我司咨询。
症状：传感器不能正常读数
√ 使用红光笔检查传输光缆是否中断；
√ 光纤光栅解调仪的 FC/PC 头是否连接完好；
√ 光纤光栅解调仪是否已进入正常工作状态，光纤光栅解调仪的通讯连接是否正常。
√ 查看传感器的光谱视图是否正常，有无较大的能量损耗点。
