本光纤光栅便携式解调仪是深圳市沛元科技有限公司精心研发的一款高性能、高可靠性的光纤传感信号解调设备，专为现场快速测试与便携应用设计。该设备集成了先进的光纤光栅解调技术，能够高效、精准地解调光纤光栅传感器信号，广泛应用于温度、应变、压力、位移、角度、加速度等多种物理量的实时监测与数据分析。配套系统可显示波长及传感器测试值及测试曲线。具有数据保存和历史数据查看功能；可对各类光纤光栅传感器现场识别和测试值执行解算。

2.设备特点

（1）高性能解调能力：

解调波长范围：1528-1568nm，覆盖广泛的光纤光栅传感器工作波段。

通道数：支持 4 通道同步解调，满足多参数监测需求。

扫描频率：3Hz，确保稳定且高效的信号解调速度。

（2）便携式设计：

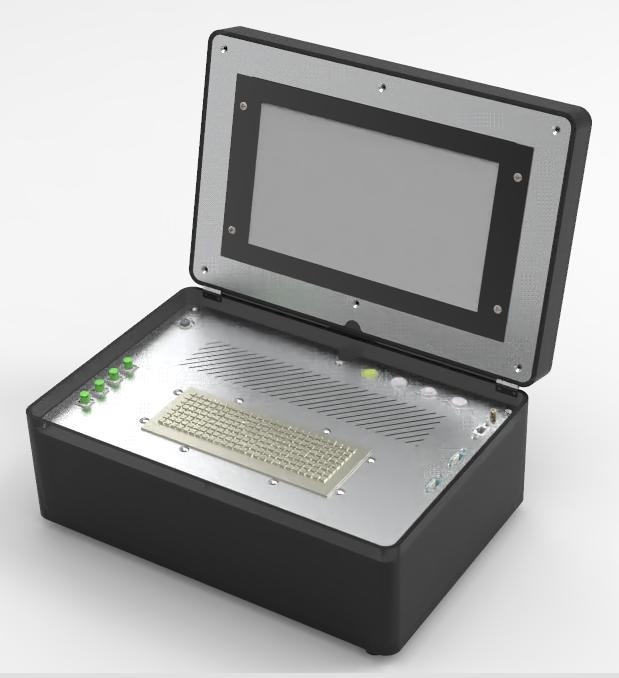

显示：配备 13.3 吋高清触控显示屏，分辨率达 1920*1080，直观展示波长、传感器测试值及测试曲线，操作便捷。

尺寸与重量：紧凑的机身设计（460*340*180mm，不含脚垫），总质量约 14.4kg，便于携带至各种现场环境。续航时间可达 6H 以上。

（3）丰富的接口与控制：

提供 1 个键盘面板（IP65 防护等级），确保在恶劣环境下稳定操作。

配备 4 个光纤跳线接口，支持多传感器同时接入。

1 个 RJ45 网口，便于数据传输与远程监控。

2 个 USB 3.0 接口，支持高速数据导出与外部设备连接。

1 个天线 SMA-KY 接口，增强无线通信能力。

1 个充电适配器接口，方便快速充电。

（4）工控与存储：

搭载 i5-8260U 高性能处理器，配合 16GB RAM 与 256GB SSD+1TB HDD 大容量存储，确保系统流畅运行与海量数据存储。

技术参数

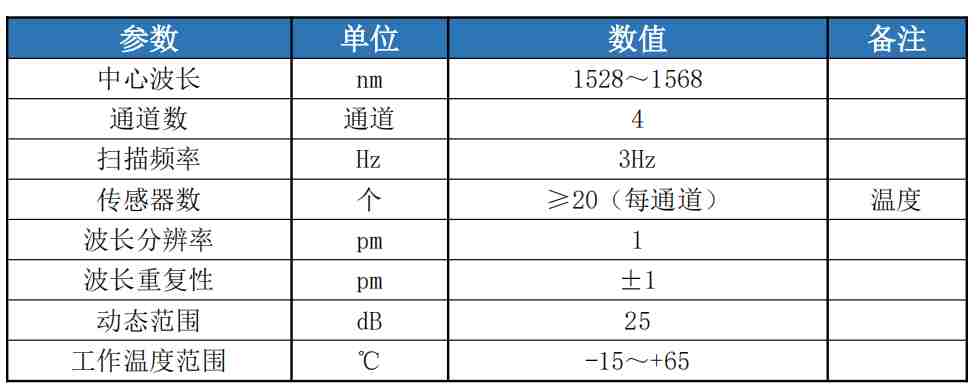

表 1 便携式光纤光栅解调仪主要性能参数

3.产品应用场景

适用于光纤光栅温度、应变、压力、位移、角度、加速度等多种类型的光纤光栅传感器信号解调和传感数据采集。

4.子系统平台

一、子系统平台说明：

1.数据采集程序：功能包括设备通信、数据采集、数据预处理物理量解析、数据存储、外部接口。

2.数据处理及分析子系统，功能包含：

2.1 系统管理：系统参数配置、用户管理、权限管理。

2.2 监测配置：结构物配置、设备配置、传感器配置、告警策略配置、组合配置。

2.2 健康监测：实时数据、实时曲线，历史数据、告警统计。

2.3 数据分析：历史曲线、日趋势分析、报表导出。
