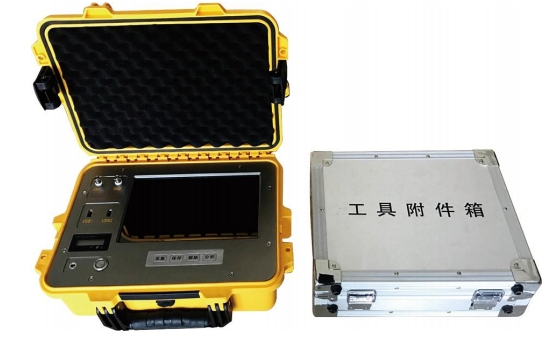

装配式套筒注浆质量检测仪(小黄箱)
型 号：LT-PQDT-S
原产地：国产
用 途：套筒灌浆饱满度检测、钢筋浆锚搭接灌浆饱满度检测。
装配式套筒注浆质量检测仪
LT-PQDT-S|精准检测·高效可靠
一、核心功能
产品功能：套筒灌浆饱满度检测、钢筋浆锚搭接灌浆饱满度检测。
适用范围：装配式连接套筒、浆锚搭接。
智能分析：单面信号采集，支持频谱分析、缺陷范围智能判别。
二、技术优势
高精度分析方法：操作便捷，测试精度高，受钢筋影响小，不受混凝土结构形式影响。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
智能软件支持：积分处理、频谱分析、相关分析、波形信号无级缩放。
采样精度：24位。
最大采集频率：不小于1000KHz,可调。
信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用。
三、检测原理
沿着管道位置，以扫描的形式连续测试（激振和受信），通过反射信号的特性测试管道内灌浆的状况。

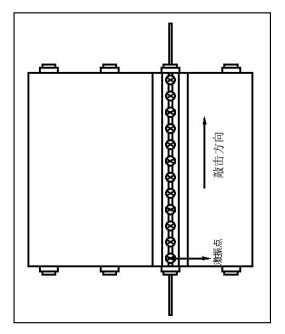

套筒灌浆测试示意图
根据振动信号在传播过程中的特性变化判定灌浆缺陷的有无和类型。

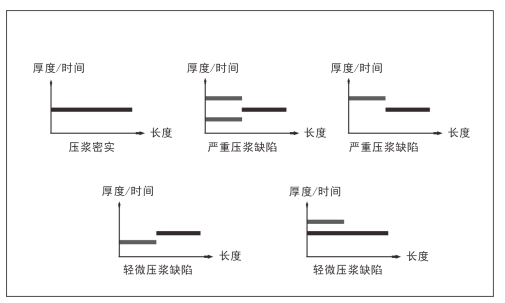

测试原理示意图
四、标准支持
（1）《冲击回波法检测混凝土陷技术规程》（JGJ/T411-2017）；
（2）《装配式混凝土结构检测技术规程》（DB34/T5072-2017）；
（3）《装配式住宅建筑检测技术标准》（JGJ/T485-2019）；
（4）《建筑结构检测技术标准》（GB/T50334-2019）；
（5）《装配式混凝土结构工程检测技术标准》（DBJ/15536-2021）；
（6）《装配式混凝土结构检测标准》（T/CECS1189-2022）。

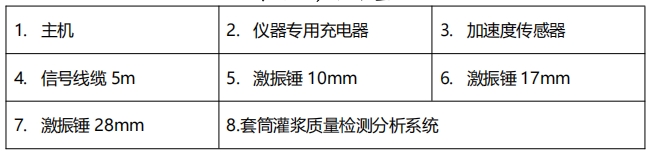

五、产品配置
六、工程案例

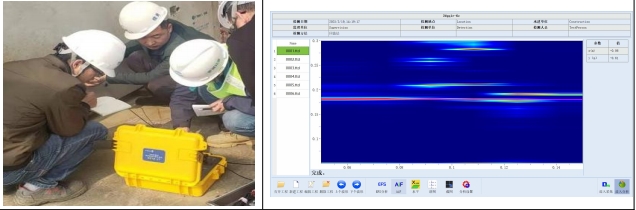

山东某项目测试案例

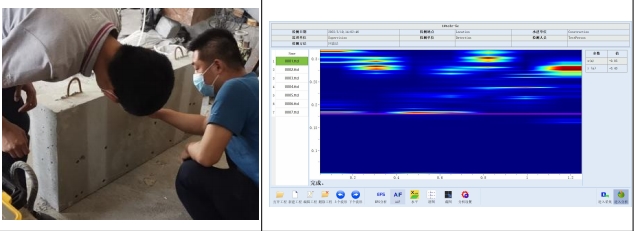

甘肃某项目测试案例
