数字测斜仪-水平测斜仪
型 号：PROFIL-H
原产地：加拿大
用 途：PROFIL-H 用于监测储罐、路堤、垃圾填埋场和大坝的沉降或隆起剖面。
数字测斜仪 -PROFIL-H
水平测斜仪
容易操作兼容常见尺寸的测斜管高分辨率触摸屏采集仪
PROFIL-H 用于监测储罐、路堤、垃圾填埋场和大坝的沉降或隆起剖面。
描述

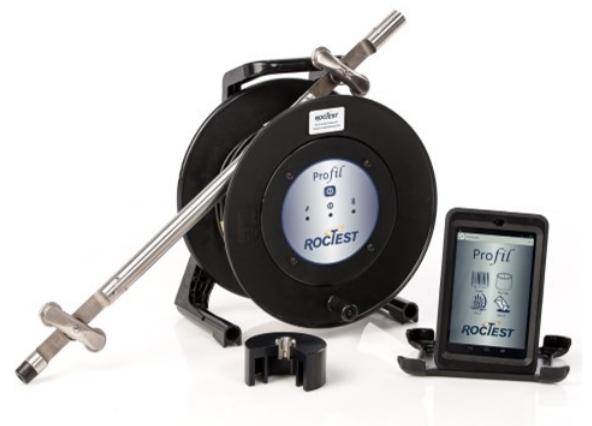

该系统包括一个数字水平探头、轻型控制电缆、蓝牙卷轴、牵引电缆和 Profil Reader 应用程序。标准系统配有一个可拆卸探头。
Profil的主要优势在于其传感器技术和移动计算，为调查操作带来了简便性。
要开始测量时，请从采集仪显示的列表中点击测斜仪钻孔。或者，只需扫描标注在测斜管上的QR码即可。

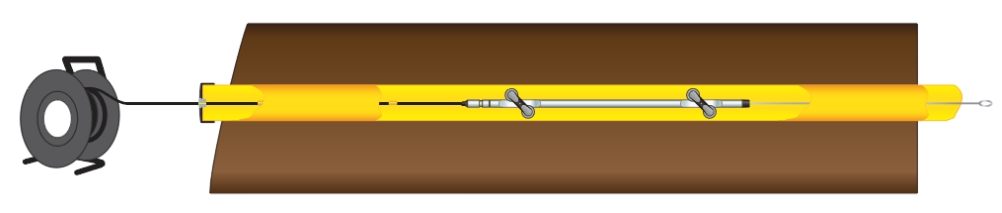

将测斜探头插入水平套管时，要把一组凹槽对准垂直方向。要是套管的远端够不着，就用终端滑轮和电缆返回管。
一个方向的测量完成后，把探头掉个头，再从测斜管里拉一遍。掉过头来测倾斜度，能消除传感器本身偏差带来的误差，还能生成校验数据，用来验证测量结果是否准确。
测量完成后，在离开现场前，把校验数据、剖面图和变化数据都做出来，以确认读数没问题。
之后，可以通过互联网把测量数据发送到办公室，比如用邮件自动添加附件发送，或者用Dropbox 完全同步。要是没有网络，就用USB线来传数据。
重要性能
- 便于携带且易于操作，探头可拆卸，控制电缆重量轻，每隔一个刻度就有数字深度标记。
- 与测量离散沉降单元相比，水平测斜仪能提供完整的差异沉降剖面。
- 水平测斜仪操作简单，无需调整和维护储液罐或压力源。
- Profil Reader 应用程序是该系统简便性和强大功能的核心，具备二维码、书签、实用的现场图表和无线数据传输功能。
应用
- 储罐下方的沉降与隆起
- 路堤、大坝和垃圾填埋场下方的沉降

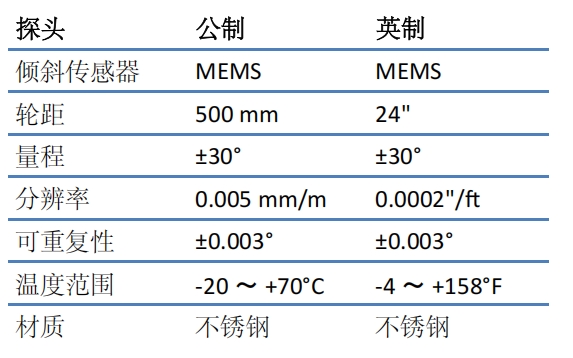

参数
Profil平板采集仪读数应用程序
测斜仪和测量：测斜仪的数量和测量次数只受设备内存限制。读数间隔为0.5米或2英尺。
测量屏幕：字符大，看得清楚。能显示当前深度、上一次记录的深度，还有以毫米、英寸或正弦值为单位的读数、校验数据和进度条。记录按钮会提示用户等待、点击或拉动。其他功能包括方便调整深度和自动添加标记。
图形和数据：以高分辨率绘制校验数据、剖面图、与初始值的差值以及与上次测量值的差值。还会显示数据表格，方便查看和在测量时进行修正。
传输文件：将测斜仪数据以电子邮件附件形式发送至电脑，或通过Dropbox同步。若没有网络，可通过USB线和Windows文件管理器传输数据文件。
从Roctest网站的资源页面下载Profil Reader应用程序。
Profil Manager 软件
从Roctest网站的资源板块下载Profil Manager。网址：https://roctest.com/en/downloads/software/
安卓采集仪（标准版或耐用版）
如需经认证的安卓平板电脑清单，请与我们联系。
订购信息
请注明控制电缆长度牵引电缆长度'可选安卓采集仪可选带电缆返回管的终端滑轮可选 Digipro2 软件
控制电缆
刻度说明：公制控制电缆每0.5米有一个刻度，每1米标有数字深度；英制控制电缆每2英尺有一个刻度，每4英尺标有深度。刻度从探头顶部的轮子开始算起。
标准长度:
公制: 30—50—75—100—200 m
英制: 100—150—200—300 ft
构造: 这根四芯电缆带有凯夫拉（Kevlar）抗拉元件和聚氨酯外层。
牵引电缆
每个测斜管装置配一根牵引电缆。如果用终端滑轮，牵引电缆的长度至少得是测斜管长度的两倍。探头上配有一个登山扣和一个鞍形夹，二者均安装在牵引装置上。
构造：1/8 英寸多股不锈钢电缆。
终端滑轮
如果测斜管的远端够不着，就得用终端滑轮。它能适配的测斜管最长可达 60 米（200 英尺）。
电缆返回管要和终端滑轮一起用。配套提供的是 1/2 英寸 40号规格的 PVC 管，每根长 3 米。
