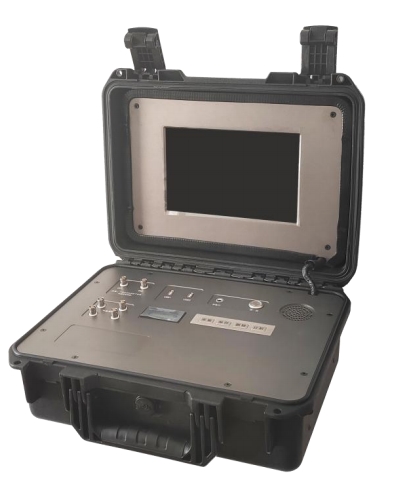

桥梁孔道质量检测仪(冲击回波法)
型 号：LT-GQDS
原产地：国产
用 途：快速定性、准确定位孔道压浆缺陷。
桥梁孔道质量检测仪（冲击回波法）
LT-GQDS|精准检测·高效可靠
一、核心功能
压浆密实度检测：快速定性、准确定位孔道压浆缺陷。
适用范围：各类压浆孔道均适用；
智能分析：单/双通道信号采集，支持频谱分析、缺陷范围智能判别。
二、技术优势
高精度分析方法：EFS谱法对于复杂结构及多种疑似缺陷分析具备应用优势。AIF智能谱法利用AI功能识别测试信号特征，能更加收敛提取孔道缺陷特征信号，抗干扰能力强，识别度高。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
双通道灵活切换：触发与接收通道互换，适应复杂检测需求。
智能软件支持：波形缩放、数据AI智能分析一键完成，操作简单高效。
采样精度：物理24位。
最大采集频率：每独立通道4000KHz,且可调。
信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用
三、检测原理
为了准确测试桥梁孔道（双端锚头露出）的压浆缺陷，同时兼顾测试效率，采用基于冲击弹性波的多种方法进行测试。具体请参考下表。

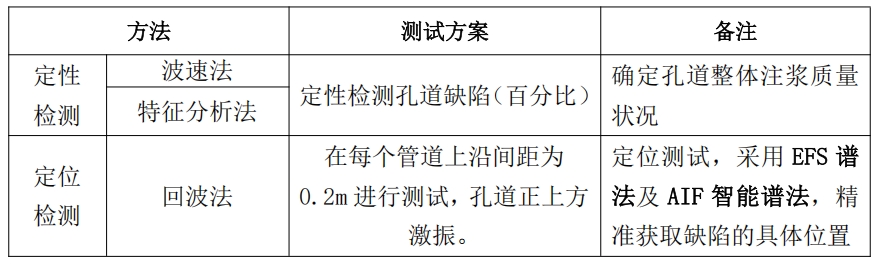

压浆密实度测试项目一览表
1、定性测试
利用锚索两端露出的钢绞线进行测试，测试效率高。由于空洞等缺陷通常发生在孔道的上方，因此通常只需测试最上方的钢绞线即可。在一次测试过程中，可同时完成波速法、特征分析法的测试。

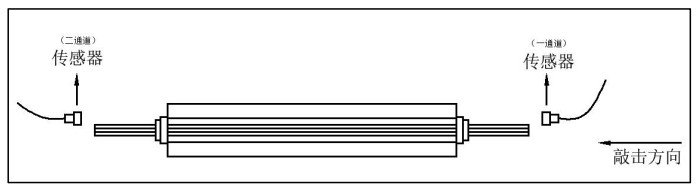

定性测试示意图

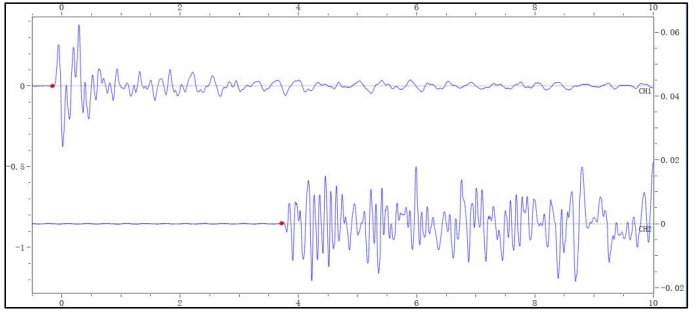

定性测试波形图
2、定位测试

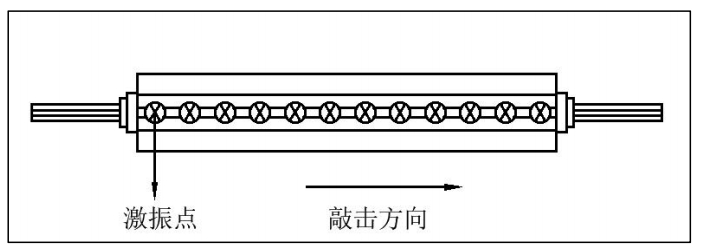

沿着管道位置，以扫描的形式连续测试（激振和受信），通过反射信号的特
性测试管道内压浆的状况。

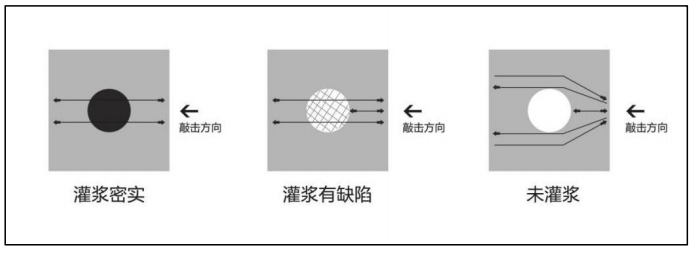

压浆密实度的定位测试
定位测试原理图

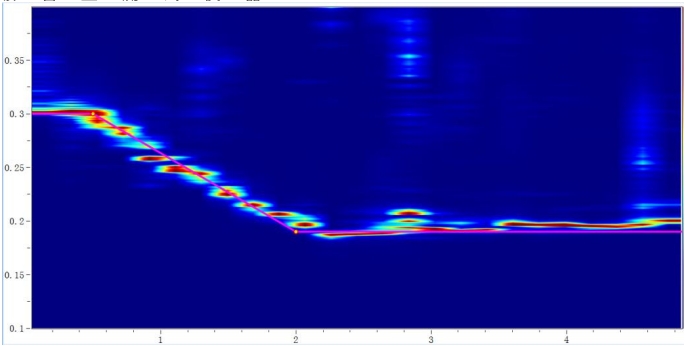

定位测试结果EFS谱法色谱图

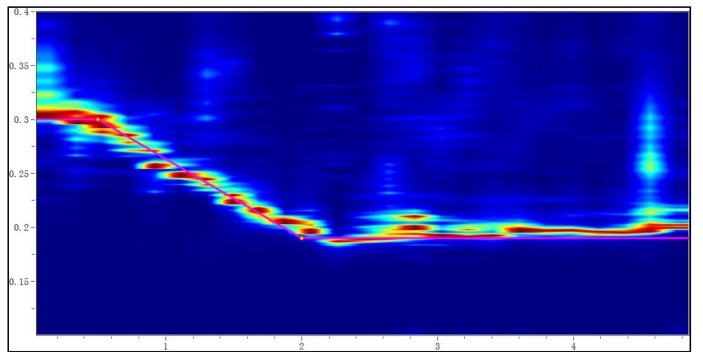

定位测试结果AIF谱法色谱图
四、标准支持
符合国家及行业14项技术规范
（1）《桥梁预应力孔道密实注浆密实度无损检测技术规程》（DB14/T1109-2015）；
（2）《桥梁预应力管道注浆密实度检测技术规程》（DB53/T811-2016）；
（3）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；
（4）《公路混凝土桥梁预应力施工质量检测评定技术规程》（DB35/T1638—2017）；
（5）《桥梁预应力孔道密实注浆质量检测技术规程》（DB13/T2480—2017）；
（6）《公路桥梁后张法预应力施工技术规范》（DB33/T2154-2018）；
（7）《桥梁预应力孔道压浆密实度检测规程》（DB36∕T1197-2019）；
（8）《公路桥梁预应力孔道压浆密实度冲击弹性波检测技术指南》（T/CHTS10012-2019）
（9）《桥梁预应力孔道压浆密实度无损检测技术规程》（DB13/T5186-2020）；
（10）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925－2021）；
（11）《公路桥梁预应力孔道压浆密实度检测及评定规范》（DB65/T4617—2022）；
（12）《公路桥梁预应力施工检测技术规程》（DB62/T4345—2021）；
（13）《在用公路桥梁现场检测技术规程》（JTGT5214-2022）；
（14）《公路桥梁混凝土结构预应力施工质量检测评价技术规程》(DB32/T4649-2024)。

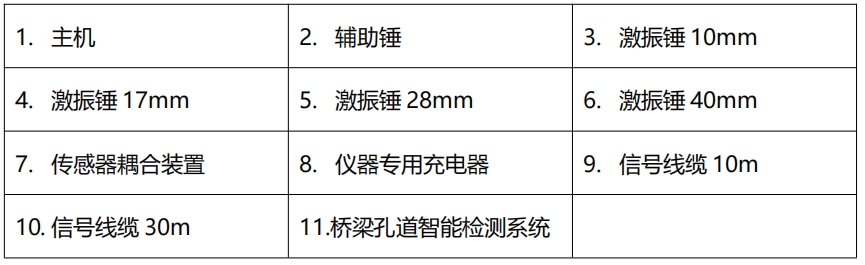

五、产品配置
六、工程案例
30m预制箱梁测试案例

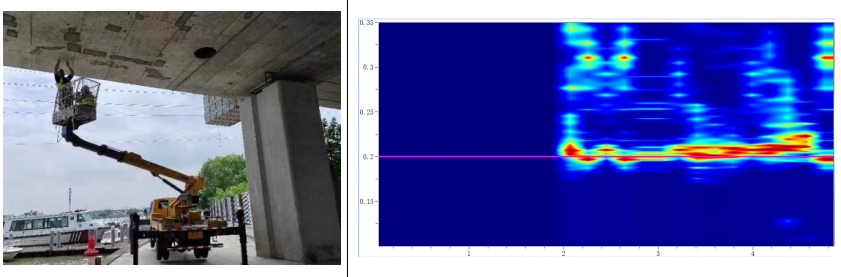

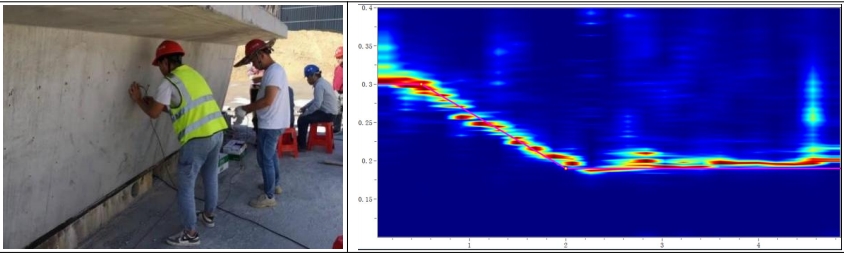

某在役桥梁孔道压浆密实度检测案例
