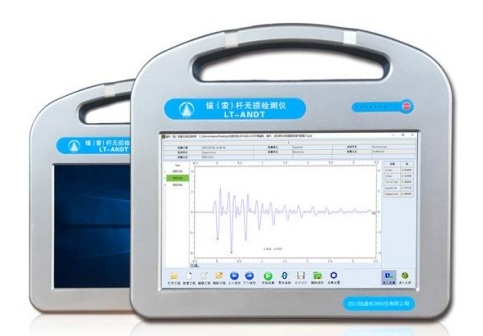

LT-ANDT|精准检测·高效可靠

一、核心功能

产品功能：锚杆长度及灌浆密实度、锚索长度及锚固状况、大拱管长度、土钉长度检测。

适用范围：隧道、边坡、基坑、地矿等支护结构。

智能分析：单通道信号采集，支持频谱分析、长度及密实度智能判别。

二、技术优势

高精度分析方法：积分处理、频谱分析、相关分析、滤波。

高精度进口元器件：欧美进口核心部件，重复性好，结果准确。

智能软件支持：平均、偏差处理。

采样精度：24位。

最大采集频率：不小于1000KHz且可调。

信号输入模式：支持IEPE和直流。

三、检测原理

锚杆长度及灌浆密实度测试，主要利用弹性波的反射特性、波形对比及衰减特性；通过弹性波的反射时间及对应波速可检测出锚杆长度，通过波形对比及衰减特性可确定锚杆灌浆密实度。

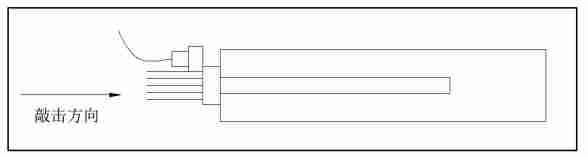

锚杆长度及密实度测试原理

四、标准支持

（1）《锚杆锚固质量无损检测技术规程》（JGJ/T182-2009）；

（2）《水利水电工程锚杆无损检测规程》（DL/T5424-2009）；

（3）《高速铁路隧道工程施工质量验收标准》(TB10753-2018)；

（4）《铁路隧道工程施工安全技术规程》(TB10304-2020)；

（5）《铁路隧道锚杆支护技术规范》（Q/CR9248-2020）。

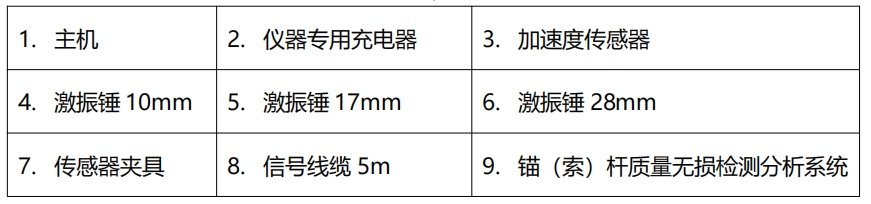

五、产品配置

六、工程案例

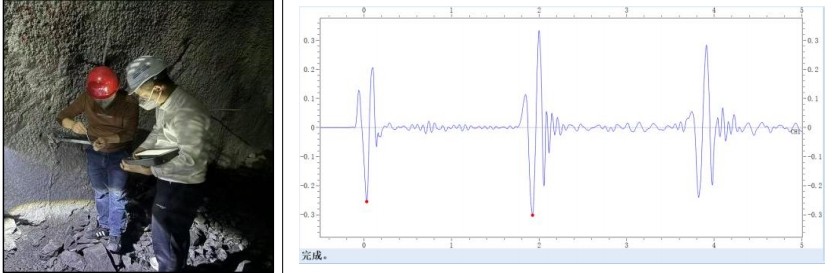

贵州某项目测试案例

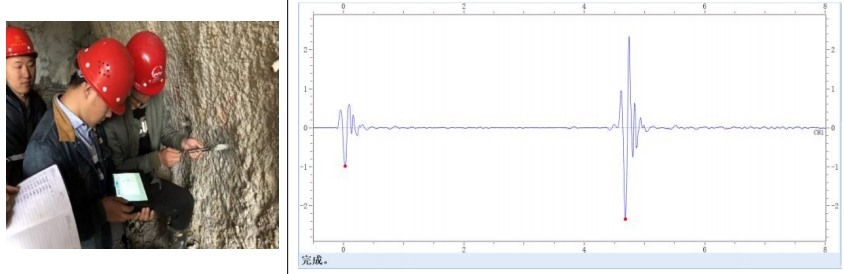

四川某项目测试案例
