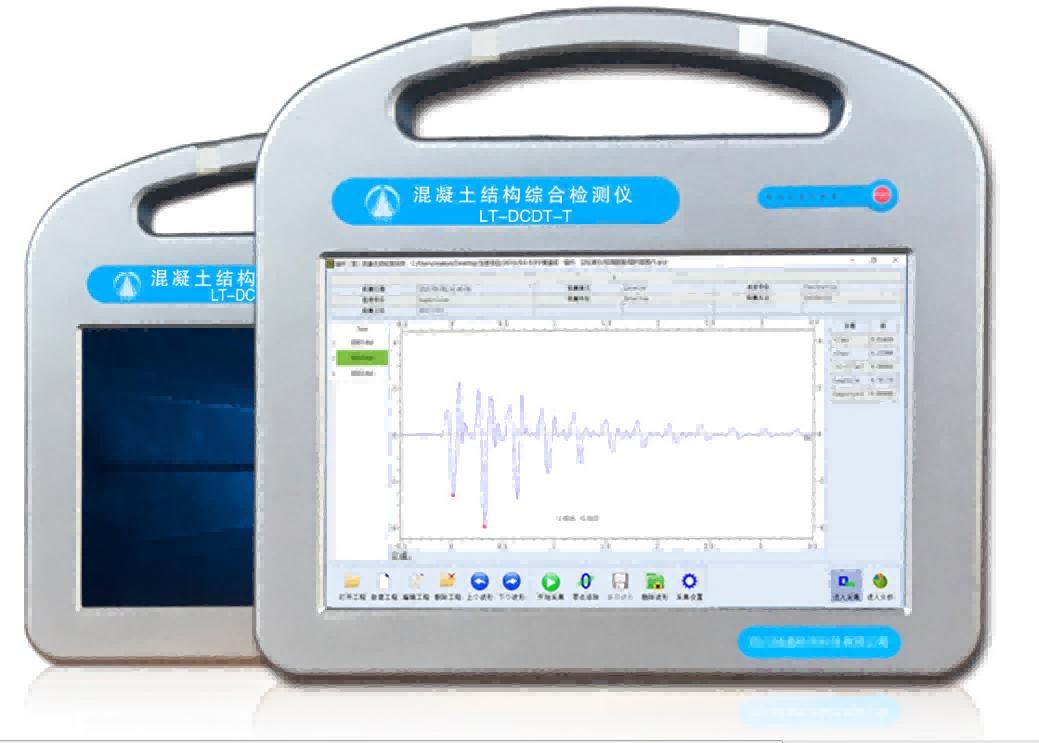

混凝土结构综合检测仪（手提平台）
型 号：LT-DCDT-T
原产地：国产
用 途：混凝土构件厚度、波速、内部缺陷、裂缝、强度检测。
混凝土结构综合检测仪
LT-DCDT-T|精准检测·高效可靠
一、核心功能
产品功能：混凝土构件厚度、波速、内部缺陷、裂缝、强度检测。
适用范围：楼板、剪力墙、结构柱（梁）、隧道衬砌、地铁管片、桥梁（顶板、底板、腹板、墩柱）、挡墙、水电站坝体面板、引水洞等混凝土结构。
智能分析：单/双通道信号采集，支持频谱分析、缺陷范围智能判别。
二、技术优势
高精度分析方法：操作便捷，测试精度高，受钢筋影响小，不受混凝土结构形式影响。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
智能软件支持：等值线、彩图成像、快速平面成像、分层切片处理技术、波形信号无级缩放。
采样精度：24位。
最大采集频率：不小于1000KHz且可调。
信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用。
三、检测原理
3.1裂缝深度检测
1、传播时间差法：
该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下，传播时间越长，裂缝深度越大。激发信号被通道1和通道2接收，通过两通道接收传播时间差，及波速即可确定裂缝深度。

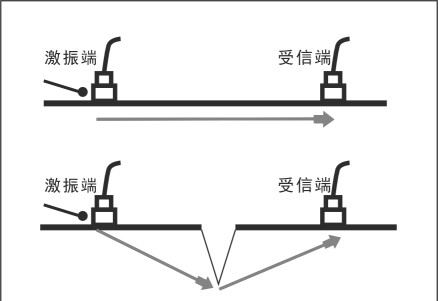

传播时间差示意图
2、相位反转法：
弹性波信号在混凝土中传播时，当遇到裂缝时会在裂缝端点处产生衍射，衍射角与裂缝深度之间存在一定的几何关系。具体来说，当激发的弹性波信号在混凝土内传播，穿过裂缝时，在裂缝端点处产生衍射，其衍射角与裂缝深度具有一定的几何关系。相位反转法正是根据这种几何关系来测试裂缝深度。
3、面波法：
面波法测试混凝土内部裂缝深度，在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置，冲击点与通道一传感器同侧。如图3-2所示；冲击产生的面波传递至裂缝另一侧传感时，通过对比传感器1和传感器2得到面波的最
大振幅，进而得到被测裂缝深度。该方法测试范围大，受充填物、钢筋、水分的影响小。

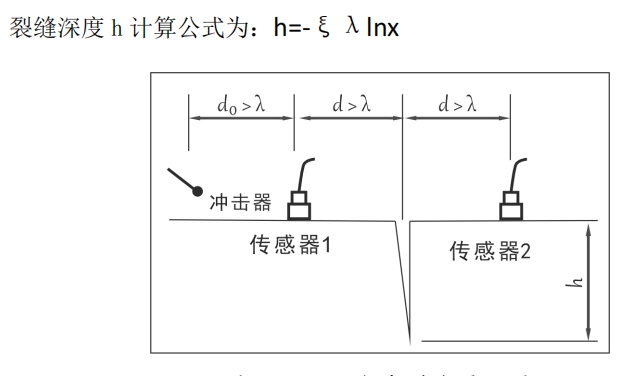

面波法测试原理图
3.2.结构材质检测
1、单面反射法：
该方法已知待测混凝土厚度D，通过抽取弹性波在混凝土中传播时间，从而计算弹性波在混凝土中波速V；进而根据波速推算待测物模量及强度。
反射法测材质原理图
2、单面传播法：
通过在一定距离固定传感器，通道1和通道2拾取P波传播时间差，从而计算弹性波在混凝土中波速V；进而根据波速推算待测物模量及强度。
单面传播法原理
3、透过法：
通过已知待测物两面间距和弹性波传播时间，从而计算弹性波在混凝土中波速，进而根据波速推算待测物模量及强度。
透过法原理
3.3结构缺陷检测
1、冲击回波法：
当被测对象存在缺陷时，冲击弹性波信号会产生反射，通过对提取信号的分析，结合平面成像技术可描绘缺陷的形态及空间位置。
冲击回波法测试示意
2、振动法：
振动法主要通过冲击诱导测试对象的振动特性（频率及持续时间）来测试、评价混凝土结构物的剥离情况。

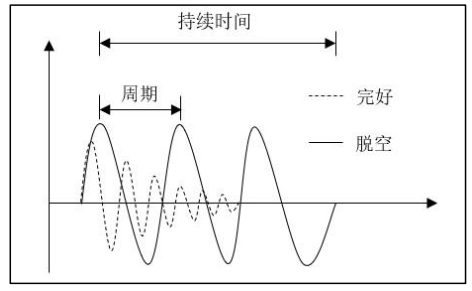

振动法缺陷测试原理
3.4厚度检测
已知待测混凝土波速V，通过拾取弹性波在待测物中传播时间进而计算待测混凝土厚度。

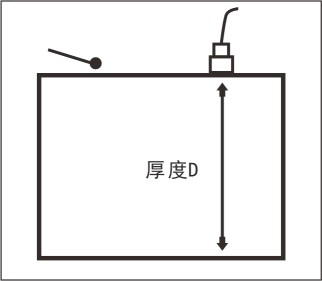

反射法测厚度示意
3.5波速检测
已知待测混凝土厚度D，通过拾取弹性波在待测物中传播时间进而计算待测混凝土波速V。
反射法测波速示意

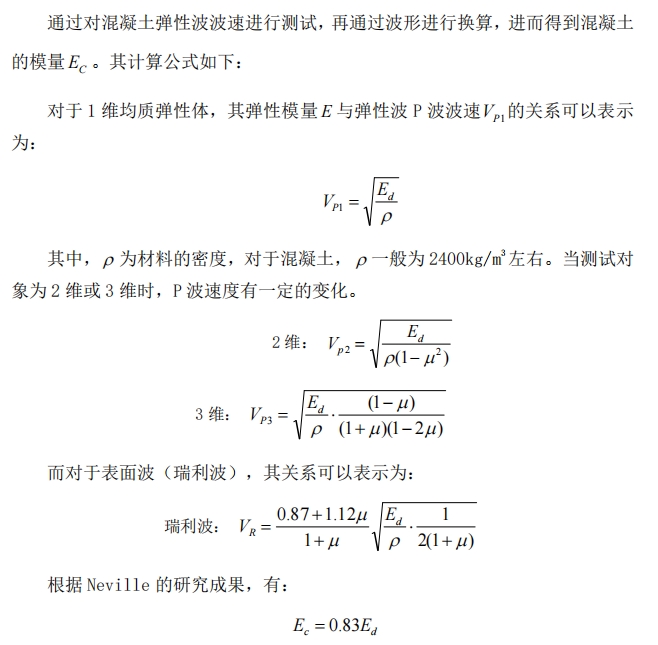

3.6模量检测

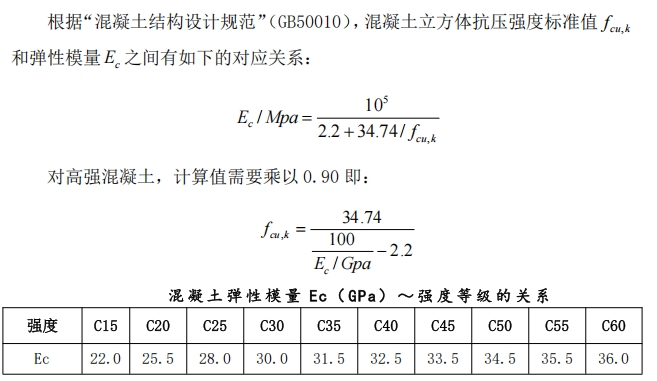

3.7强度检测
四、标准支持
（1）《公路桥梁技术状况评定标准》（JTG/TH21-2011）；
（2）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；
（3）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；
（4）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925-2021）；
（5）《在用公路桥梁现场检测技术规程》（JTG/T5214-2022）。

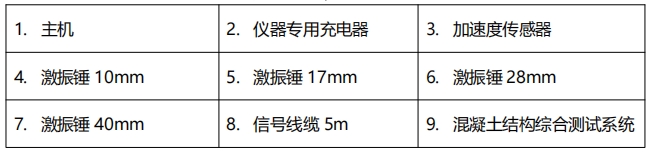

五、产品配置

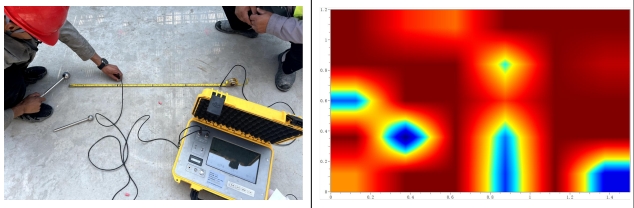

六、工程案例

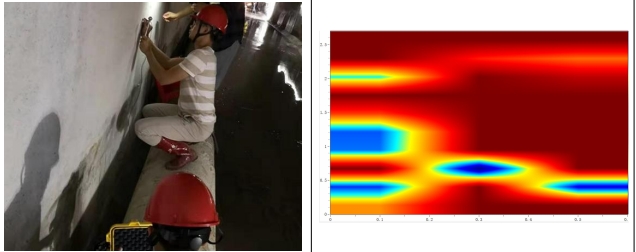

山东某项目测试案例

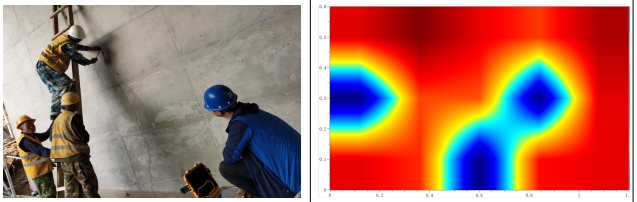

湖北某项目测试案例
广东某项目测试案例
