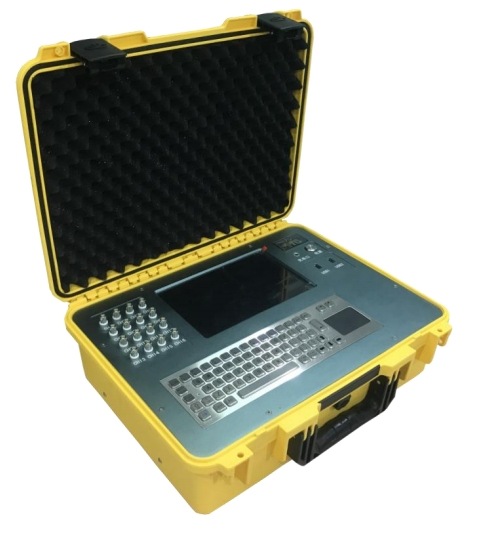

混凝土结构质量扫描系统（16通道）
型 号：LT-CEDT-H
原产地：国产
用 途：大体积混凝土内部缺陷、浇筑密实性、均匀性等进行弹性波 CT 扫描检测。
混凝土结构质量扫描系统
LT-CEDT | 精准检测·高效可靠
一、核心功能
产品功能：大体积混凝土内部缺陷、浇筑密实性、均匀性等进行弹性波CT扫描检测。
全场景适用：桥梁零号块、腹板、底板、顶板、支座、墩、柱的混凝土均匀性与缺陷位置分布，水利大坝、引水洞等具有双面测试条件的混凝土结构。
智能分析：16通道信号采集，支持波速、能量及综合分析、缺陷分布位置智能判别。
二、技术优势
高精度分析方法：操作便捷，测试精度高，受钢筋影响小，不受混凝土结构形式影响。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
智能软件支持：波速层析成像、能量层析成像、综合成像。
采样精度：物理24位。
信号输入模式：16通道同时支持IEPE和直流，且能同时使用。
三、检测原理
该方法以冲击弹性波作为媒介，以波速和信号能量作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像，以达到检测结构物内质量的目的。

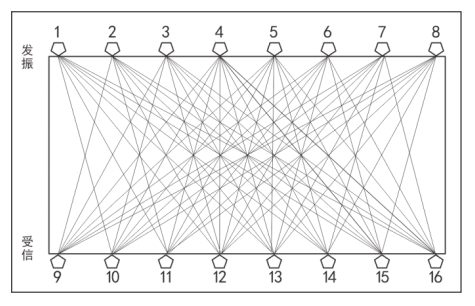

走时成像测试原理
四、标准支持
（1）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；
（2）《水利水电工程勘探规程第1部分：物探》（SL/T291.1-2021）；
（3）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；
（4）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925-2021）；
（5）《在用公路桥梁现场检测技术规程》（JTG/T5214-2022）。

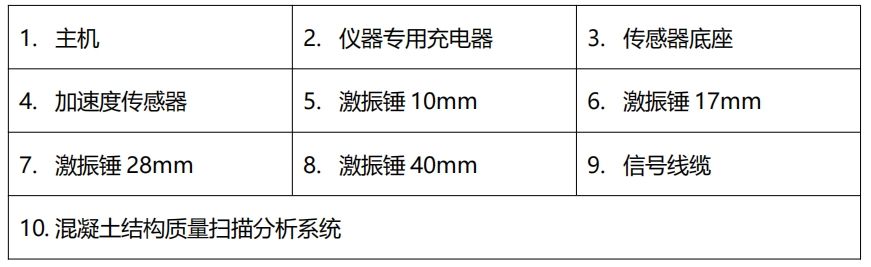

五、产品配置
六、工程案例

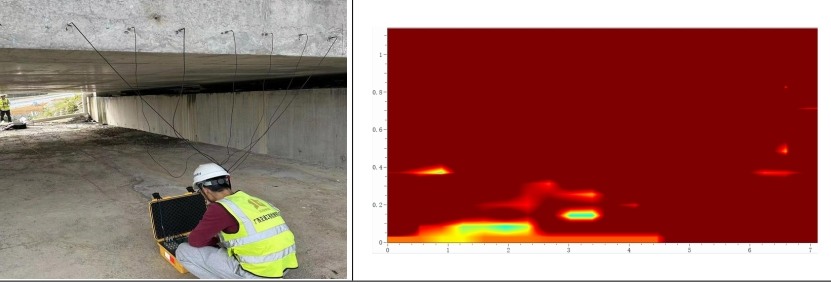

广西某项目测试案例

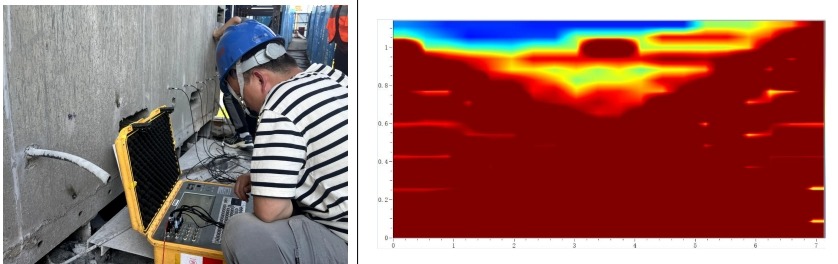

贵州某项目测试案例

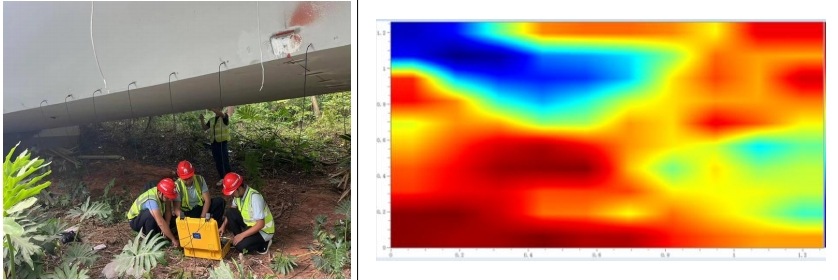

湖北某项目测试案例
