LT-HGDT-S | 精准检测·高效可靠

一、核心功能

产品功能：护栏立柱埋置深度检测。

适用范围：埋入立柱（土中、混凝土、碎石、宕渣等）、打入立柱。

二、技术优势

高精度分析方法：积分处理、频谱分析、相关分析、滤波。

高精度进口元器件：欧美进口核心部件，重复性好，结果准确，现场检测不受车流震动、风噪、环境静电、高压线缆等复杂现场条件影响。

智能软件支持：平均、偏差处理。

采样精度：24位。

最大采集频率：不小于1000KHz且可调。

信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用。

测试范围：0.2-5m。

三、检测原理

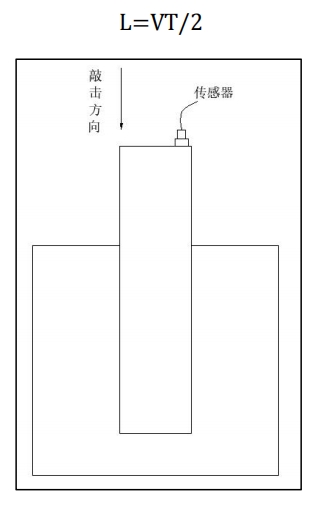

通过弹性波在立柱内的传播时间T及立柱的固有波速V可检测护栏立柱总长度L，通过外露长度可确定立柱埋深。

护栏立柱埋深测试原理

四、标准支持

（1）《公路工程质量检验评定标准》（JTGF80/1）；

（2）《公路护栏钢制立柱埋深无损检测规程》（DB13/T2728-2018）；

（3）《钢质护栏立柱埋深冲击弹性波检测仪检定规程》（JJG173-2021）；

（4）《公路钢质护栏立柱埋深冲击弹性波检测技术规程》（DB35/T196-2021）；

（5）《公路工程钢质护栏立柱埋深（冲击弹性波）无损检测技术规程》（DB36/T1613-2022）；

（6）《公路钢质护栏立柱埋深冲击弹性波法无损检测技术规程》（DB14/T2723-2023）。

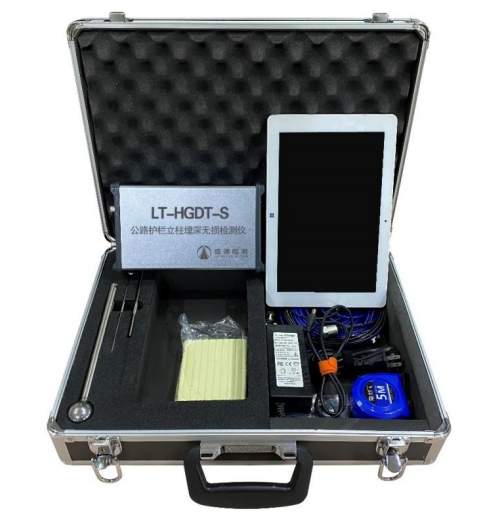

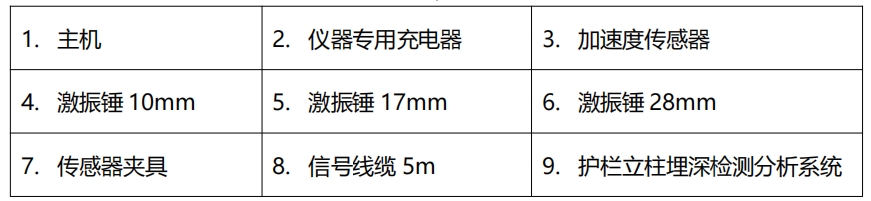

五、产品配置

六、工程案例

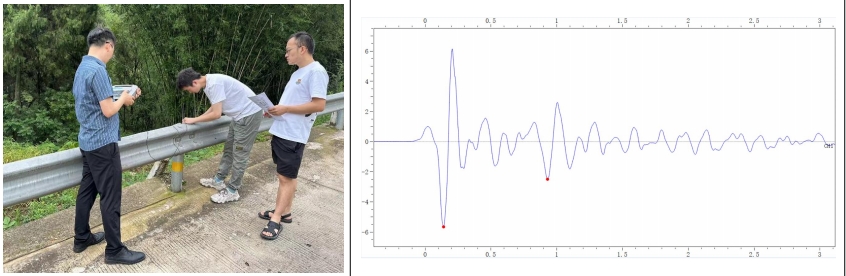

广西某项目测试案例

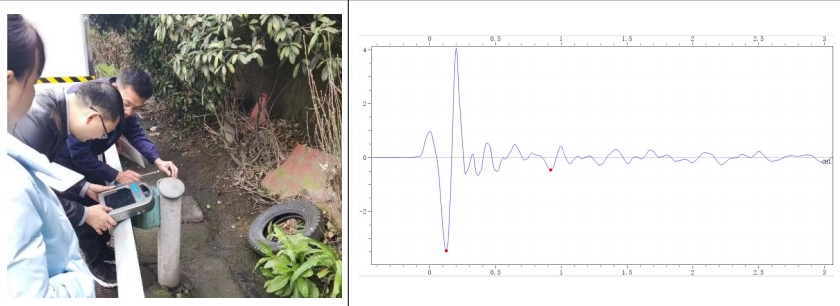

贵州某项目测试案例

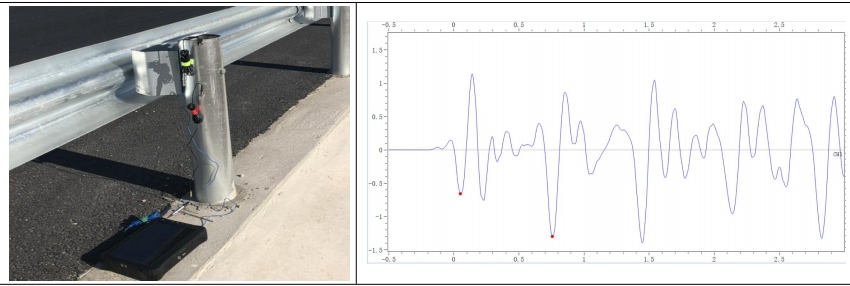

重庆某项目测试案例
