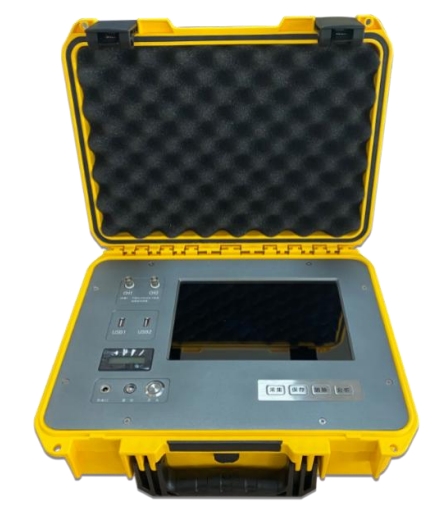

钢混结构综合检测系统
型 号：LT-SSDT
原产地：国产
用 途：钢混脱空及内部缺陷检测。
钢混结构综合检测系统
LT-SSDT | 精准检测·高效可靠
一、核心功能
产品功能：钢混脱空及内部缺陷检测。
适用范围：管廊、沉箱、钢管混凝土拱桥、钢管混凝土柱梁、钢管束混凝土结构、装配式钢结构、压力钢管。
智能分析：单/双通道信号采集，支持频谱分析、缺陷范围智能判别。
二、技术优势
高精度分析方法：信号特征法、弹性波CT扫描法。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
智能软件支持：等值线、彩图成像、快速平面成像、波形信号无级缩放、波速层析成像、能量层析成像、综合成像。
采样精度：物理24位。
最大采集频率：不小于4000KHz且可调。
信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用。
三、检测原理
1、冲击信号特征法
通过冲击使得结构表面产生振动；结构脱空与否，结构振动信号的相位、幅度、频率等特征信息会发生变化，根据这一系列特征判断钢结构与混凝土接触表面是否存在脱空。

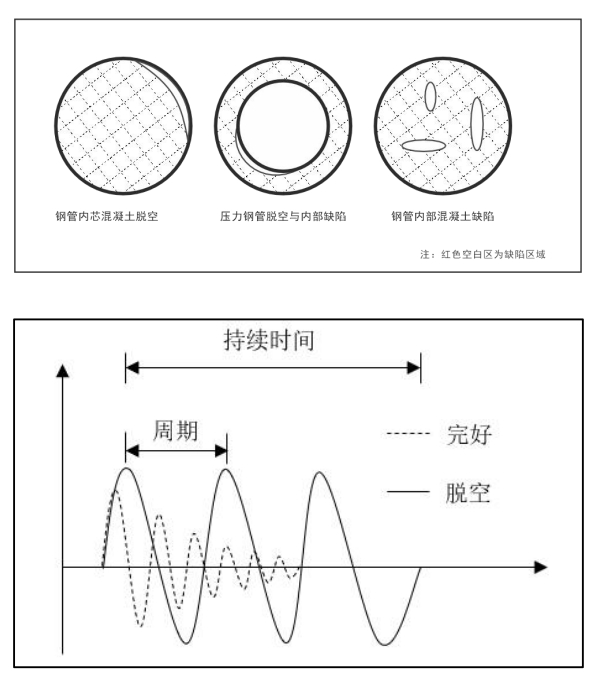

钢管或钢板混凝土缺陷测试原理
2、弹性波CT扫描法
该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建，得到真实反映结构内部情况分布图像，达到检测结构物内部质量的目的。

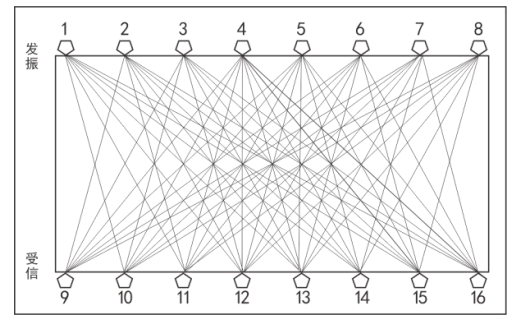

弹性波CT扫描法测试原理
四、标准支持
（1）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；
（2）《公路桥梁技术状况评定标准》（JTG/TH21-2011）；
（3）《钢管混凝土桥梁检验评定规程》（DB51/T2425-2017）；
（4）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；
（5）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925-2021）。

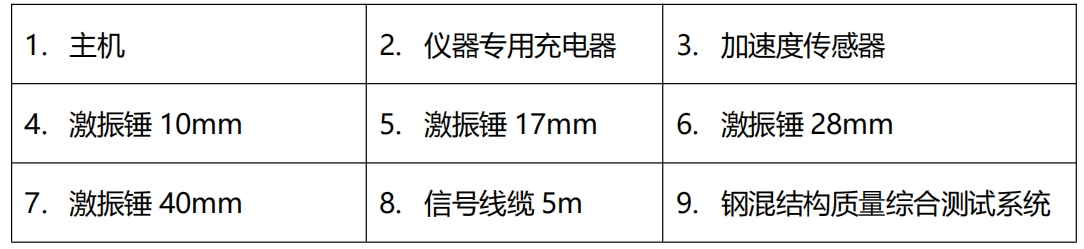

五、产品配置
六、工程案例

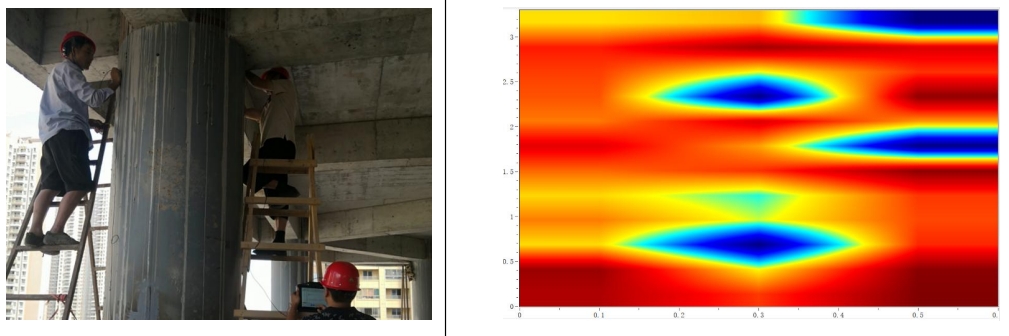

湖北某项目测试案例

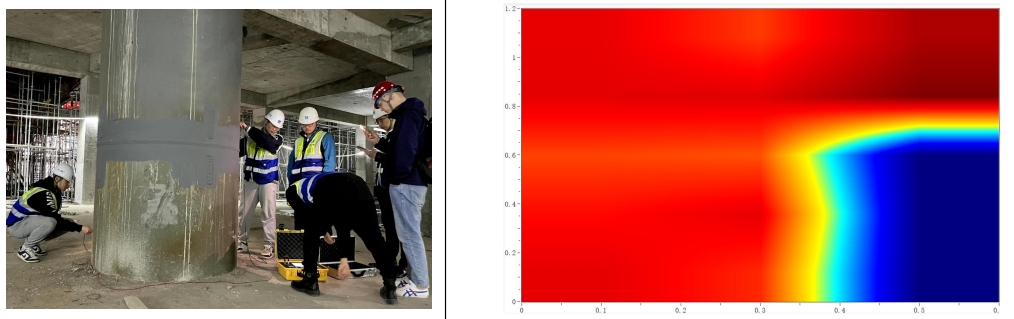

四川某项目测试案例

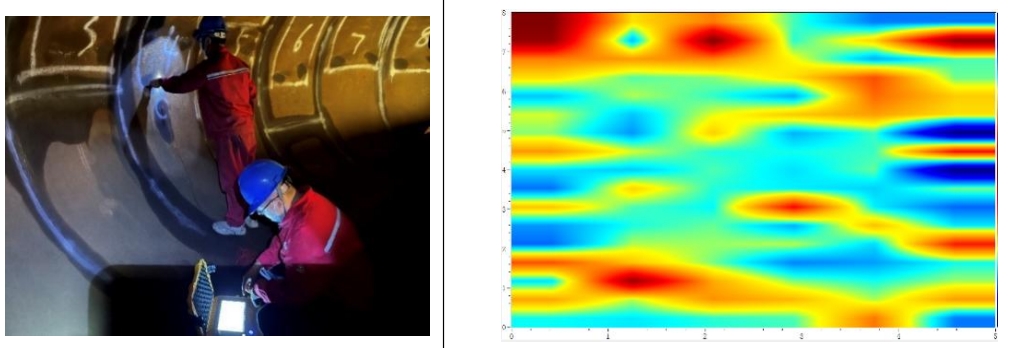

海南某项目检测案例
