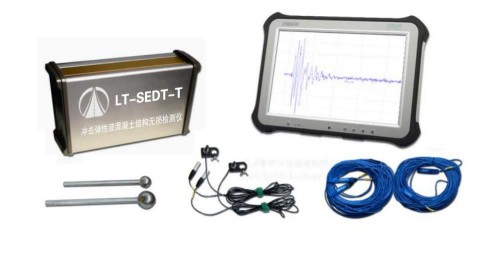

LT-SEDT-T 冲击弹性波混凝土结构无损检测仪

LT-SEDT-T 冲击弹性波混凝土结构无损检测仪

型 号:LT-SEDT-T
原产地:国产
用 途:混凝土构件厚度、波速、内部缺陷、裂缝深度、强度检测

冲击弹性波混凝土结构无损检测仪

LT-SEDT-T|精准检测·高效可靠


一、核心功能

产品功能:混凝土构件厚度、波速、内部缺陷、裂缝深度、强度检测。

适用范围楼板、隧道衬砌、梁板、挡墙、坝体等混凝土结构

智能分析/双通道信号采集,支持频谱分析、缺陷范围智能判别。


二、技术优势

高精度分析方法:操作便捷,测试精度高,受钢筋影响小,不受混凝土结构形式影响
高精度进口元器件:欧美进口核心部件,重复性好,结果准确。
智能软件支持:等值线、彩图成像、快速平面成像、分层切片处理技术、波形信号无级缩放。
采样精度:24位。
最大采集频率:不小于1000KHz且可调。

信号输入模式:双通道同时支持IEPE和直流,且双通道能同时使用。

三、检测原理

3.1裂缝深度检测

1、传播时间差法:

该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下,传播时间越长,裂缝深度越大。激发信号被通道1和通道2接收,通过两通道接收传播时间差,及波速即可确定裂缝深度。

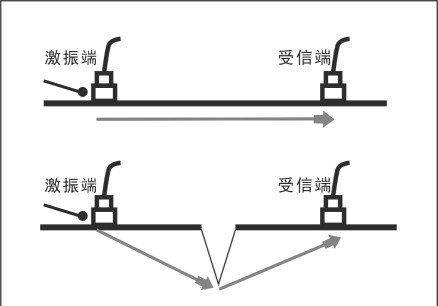

图3-1传播时间差示意图

2、相位反转法:

弹性波信号在混凝土中传播时,当遇到裂缝时会在裂缝端点处产生衍射,衍射角与裂缝深度之间存在一定的几何关系。具体来说,当激发的弹性波信号在混凝土内传播,穿过裂缝时,在裂缝端点处产生衍射,其衍射角与裂缝深度具有一定的几何关系。相位反转法正是根据这种几何关系来测试裂缝深度。

3、面波法:

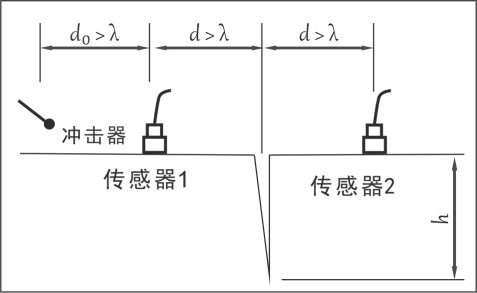

面波法测试混凝土内部裂缝深度,在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置,冲击点与通道一传感器同侧。如图3-2所示;冲击产生的面波传递至裂缝另一侧传感时,通过对比传感器1和传感器2得到面波的最

大振幅,进而得到被测裂缝深度。该方法测试范围大,受充填物、钢筋、水分的影响小。

裂缝深度h计算公式为:h=-ξλlnx


图3-2面波法测试原理图

3.2.结构材质检测

1、单面反射法:

该方法已知待测混凝土厚度D,通过抽取弹性波在混凝土中传播时间,从而计算弹性波在混凝土中波速V;进而根据波速推算待测物模量及强度。


图3-2反射法测材质原理图

2单面传播法:

通过在一定距离固定传感器,通道1和通道2拾取P波传播时间差,从而计算弹性波在混凝土中波速V;进而根据波速推算待测物模量及强度。


图3-4单面传播法原理

3、透过法:

通过已知待测物两面间距和弹性波传播时间,从而计算弹性波在混凝土中波速,进而根据波速推算待测物模量及强度。


图3-5透过法原理

3.3结构缺陷检测

1、冲击回波法:

当被测对象存在缺陷时,冲击弹性波信号会产生反射,通过对提取信号的分析,结合平面成像技术可描绘缺陷的形态及空间位置。


图3-6冲击回波法测试示意

2、振动法:

振动法主要通过冲击诱导测试对象的振动特性(频率及持续时间)来测试、评价混凝土结构物的剥离情况。


图3-7振动法缺陷测试原理

3.4厚度检测

已知待测混凝土波速V,通过拾取弹性波在待测物中传播时间进而计算待测混凝土厚度。

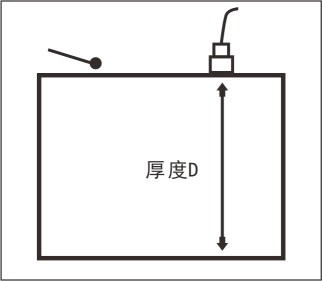

图3-8反射法测厚度示意

3.5波速检测

已知待测混凝土厚度D,通过拾取弹性波在待测物中传播时间进而计算待测混凝土波速V。


图3-9反射法测波速示意

3.6模量检测

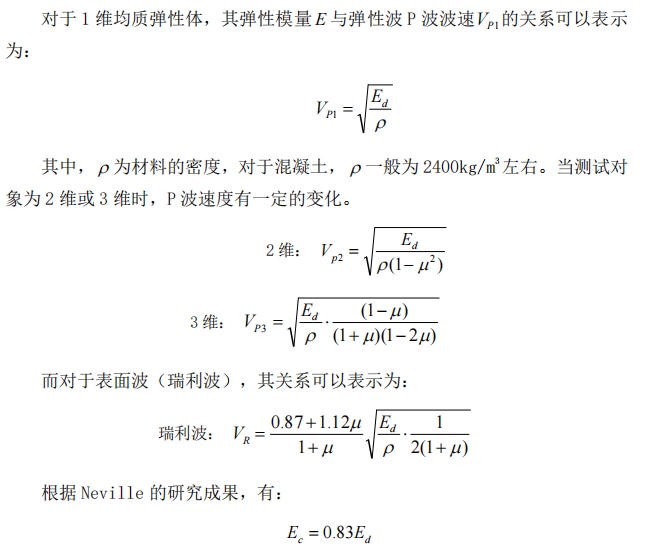

通过对混凝土弹性波波速进行测试,再通过波形进行换算,进而得到混凝土的模量EC。其计算公式如下:

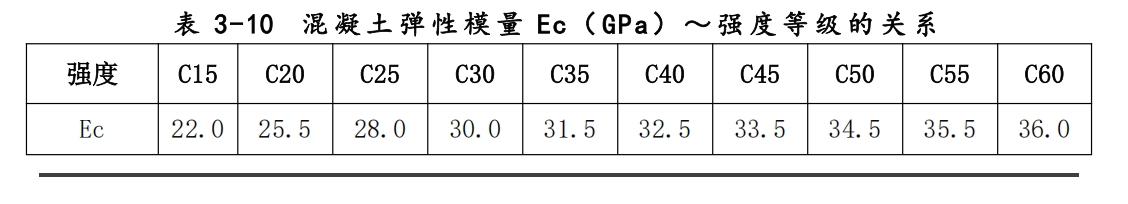

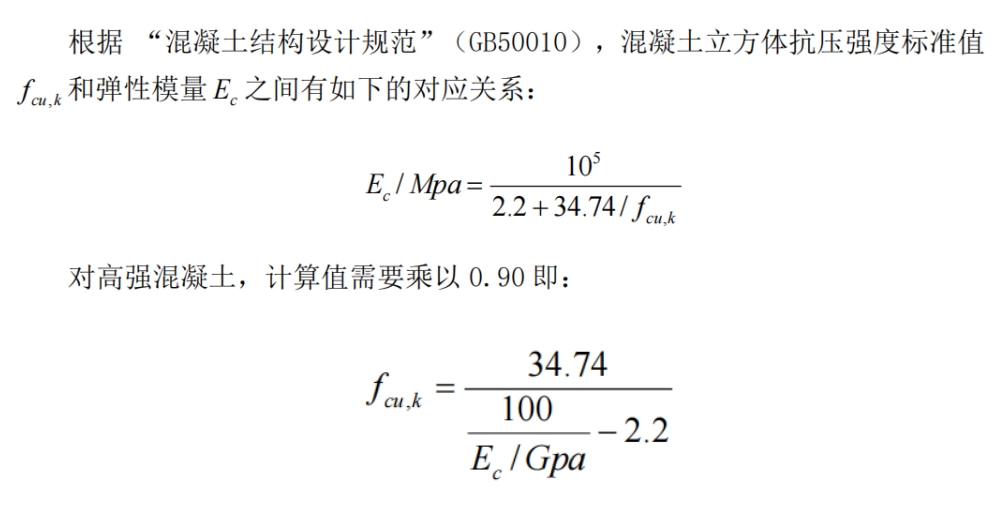

3.7 强度检测



四、标准支持

1)《水工混凝土结构缺陷检测技术规程》(SL713-2015);
2)《公路桥梁技术状况评定标准》(JTG/TH21-2011);
3)《冲击回波法检测混凝土缺陷技术规程》(JGJ/T411-2017);

4)《冲击弹性波法检测混凝土缺陷技术规程》(T/CECS925-2021)。

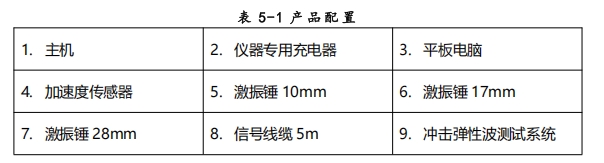

五、产品配置


六、工程案例

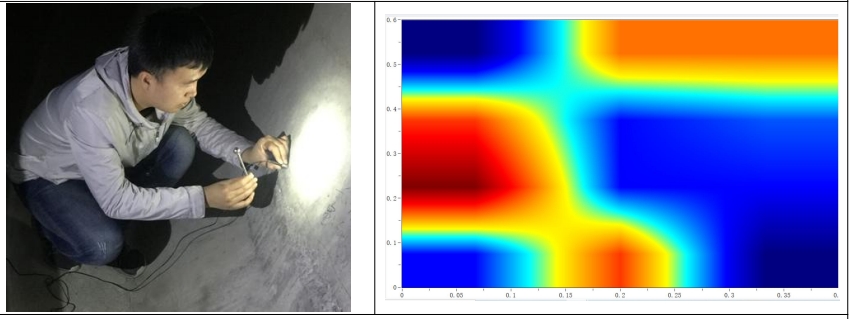

四川某项目测试案例

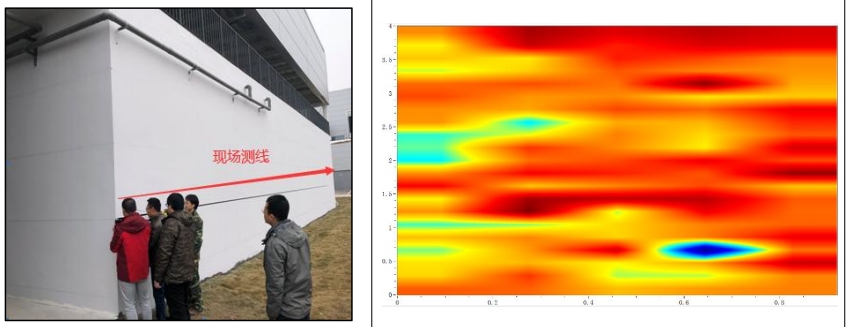

甘肃某项目测试案例

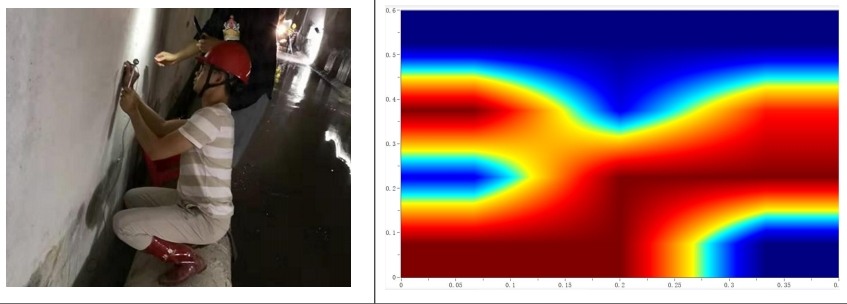

广东某项目测试案例
