FMAP-6400通用型压力分布测试系统

FMAP-6400通用型压力分布测试系统

型 号:FMAP-6400
原产地:
用 途:柔性传感器超薄的厚度(0.2mm),大量的测点(6000多测点)能够将整个接触面的压力以2D彩色图的方式表现出来,方便客户更好的进行科研与检测

统综述

一套专用于工业测试与科研的系统,可测量接触面的接触压力分布情况。柔性传感器超薄的厚度(0.2mm),大量的测点(6000多测点)能够将整个接触面的压力以2D彩色图的方式表现出来,方便客户更好的进行科研与检测。FORCE MAPPING广泛应用于新能源电池检测,包装机械,汽车,电路板,机器人,船舶,自动化产线等多个领域。

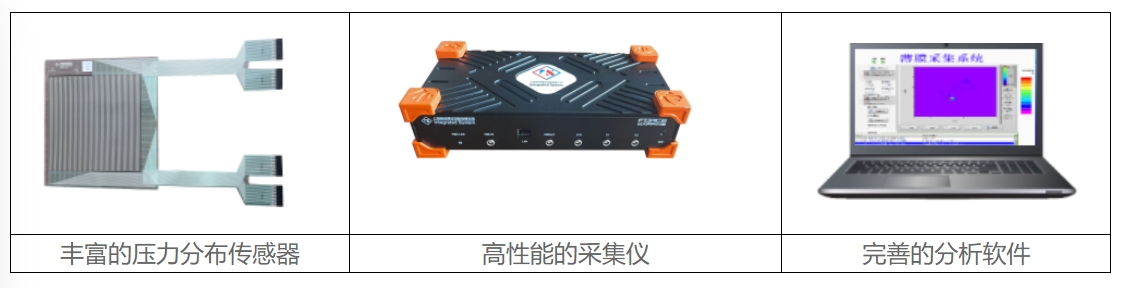

系统配置

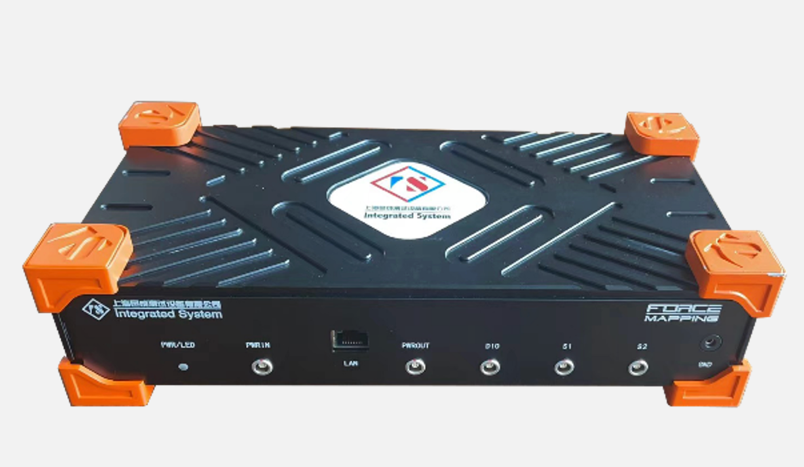

系统参数:采集器FMAP-360


  • 采样率: 20Hz,100Hz,300Hz,600Hz,支持动、静态测试

  • 测点数:80x80测点(根据薄膜压力传感器)

  • 扩展能力:可扩展同时连接16台主机

  • A/D:16位 通讯方式:以太网

  • 支持模拟量信号采集

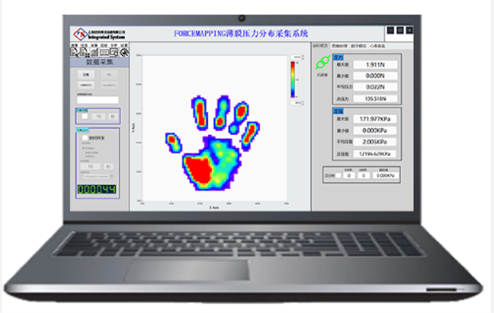

系统参数:FORCE MAPPING分析软件


  • 显示:2D、3D、等高线,实时传感器数据同步显示

  • 数据存储:压力数据快照,CSV文件导出

  • 数据回放:编辑帧,选择帧数范围导出

  • 设置参数:数据单位、采样率、图像导出、数据处理、校准处理

  • 分析功能:大、小、平均、峰值,记录重心偏移及重量分布、不同区域压力随时间的变化曲线

系统参数:常用传感器

型号

尺寸(mm)

量程

测点数

测点密度

分辨率

使用范围

6360压力分布传感器

520x483

20kpa,200kpa,
1mpa,2mpa,20Mpa

3600测点

2.04点/cm²

0.2%

各类轮胎压力分布;
各类大面积压力分布

6120压力分布传感器

120x150

50、350,1000,3500、7500、21000kpa

2888测点

16点/cm²

0.2%

锂电池压力测试,
新能源电池压力测试
燃料电池压力测试;
各类门窗测试

5245压力分布传感器

245x245

0~200kpa

1800测点

3点/cm²

0.2%

锂电池压力测试,
新能源电池压力测试
燃料电池压力测试;
各类门窗测试

6260压力分布传感器

260x260

0~50Mpa可定制

6084测点

9点/cm²

0.2%

锂电池压力测试,
新能源电池压力测试
燃料电池压力测试;
各类门窗测试

6933压力分布传感器

304x 106

300kpa,500kpa,1000kpa,1200kpa

1933测点

16测点/cm²

0.2%

锂电池压力测试,
新能源电池压力测试
燃料电池压力测试;
各类门窗测试;

 3024压力分布传感器

260x34

70/300/600/1500kpa

1326测点

15测点/cm²

0.2%

接触压力、车窗

3416压力分布传感器

416x 386

42kpa

1558测点

1测点/cm²

0.2%

接触压力、土压力、床垫、座椅等

支持各类传感器定制

max:1mx1m

20kpa,50kpa,1/3/5/10/30/50/100Mpa可选

0~6400测点

0~36测点/cm²

0.2%

各类场景应用
