Norbit i77h 多波束测深系统
型 号：Norbit i77h
原产地：挪威
用 途：基于先进的模拟和数字平台，具有强大的信号处理能力，可稳定提供航向测深以及多个图像和反向散射输出，从而确保了最高质量的测量数据性能。
Norbit i77h 多波束测深系统
NORBIT WINGHEAD®使用全新硬件设计，基于先进的模拟和数字平台，具有强大的信号处理能力，可稳定提供航向测深以及多个图像和反向散射输出，从而确保了最高质量的测量数据性能。

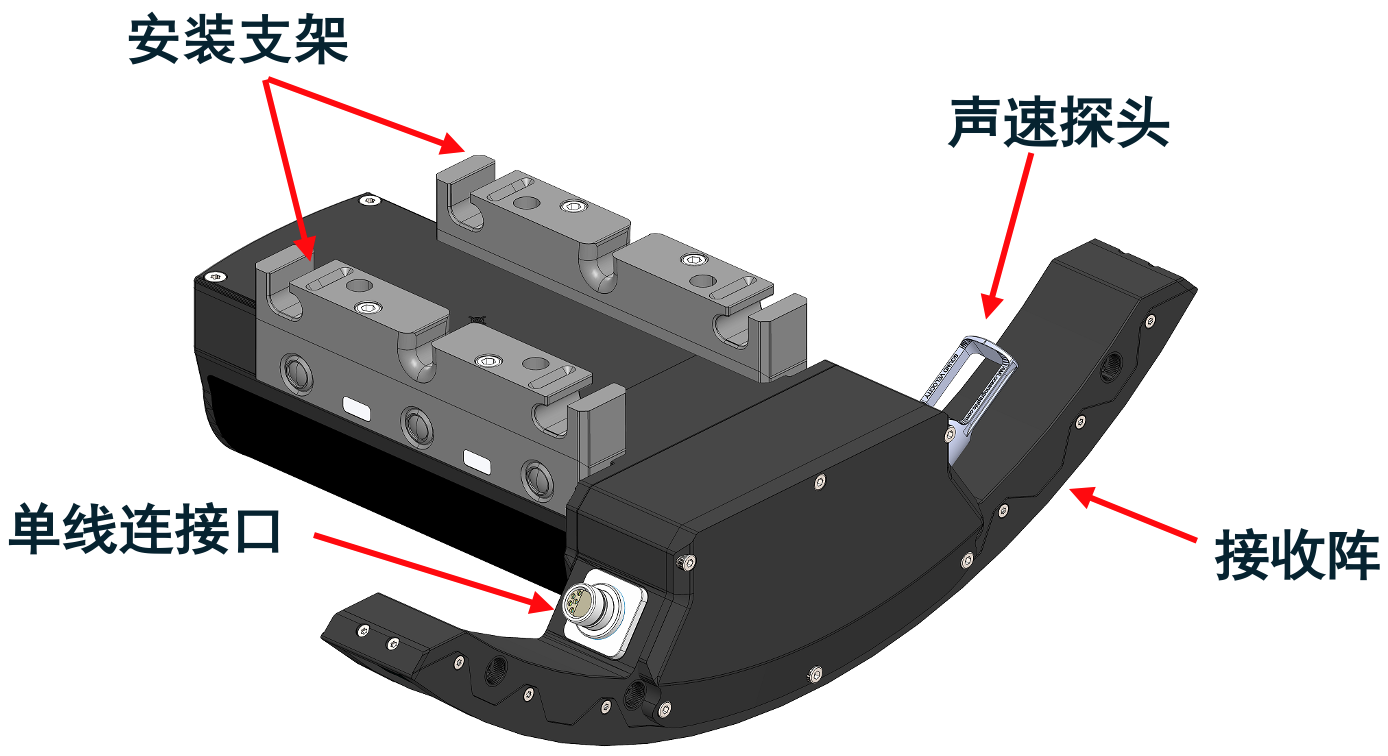

凭借广泛的研发专业知识，NORBIT不断开发出令人兴奋的新技术。NORBIT WINGHEAD® i77h是最新款紧凑型超高分辨率曲面阵列宽带多波束声纳，内置GNSS/INS (Applanix OceanMaster)，集成表面声速仪，外形小巧，低功耗，不仅能在大型船上使用还能轻松与小型USV结合。由DCT（NORBIT数据采集软件）支持，可以有效地采集测量数据。

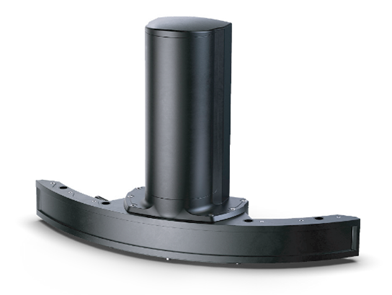

NORBIT WINGHEAD® I77H卓越性能超高分辨率多波束测深仪
技术参数：
型号 |
i77h |
覆盖宽度 |
5-210°实时在线可调 |
量程分辨率 |
＜10mm（80kHz带宽） |
波束数 |
256，512，1024 等角&等距 |
工作频率 |
中心频率400KHz，支持200KHz-700KHz可调 |
量程范围 |
0.2-400m* |
Ping率 |
最高可达60Hz |
超高分辨率 |
0.5°x 0.9°@400kHz 0.3°x 0.5°@700kHz |
定位精度 |
水平：±（8mm+1ppm）;垂直：±（15mm+1ppm) |
艏向精度 |
0.02° @2m基线 |
纵横摇精度 |
0.01° |
涌浪/ 真实涌浪 |
2cm或2% / 5cm或5% |
重量 |
不含支架6.9kg(空气中) 3.8kg(水中) 含支架7.4kg(空气中) 4.0kg(水中) |

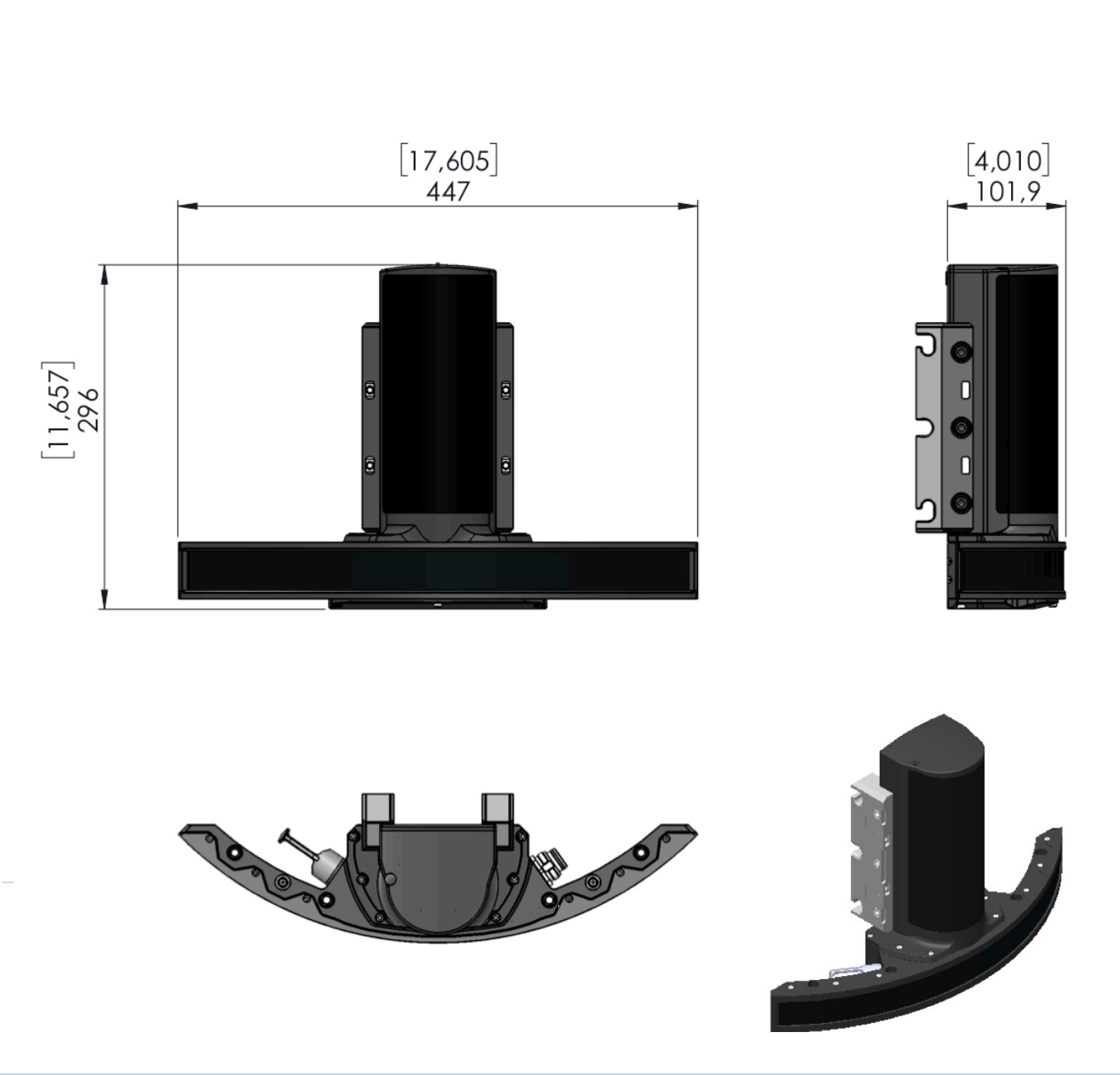

尺寸（长X宽X高mm） |
447*129*296 |
功耗 |
<90W (10-28VDC, 110-240VAC) |
温度（操作/存储） |
-4℃~+40℃/-20℃~+60℃ |
防尘防水 |
IP67 |
电缆长度 |
标配8m; 2m,25m可选 |
功能：
ü 横摇稳定
ü 反向散射输出（强度，侧扫，Snippets-侧扫, Snippets,水柱）
ü 多点探测
ü Pipeline模式
