Blast-NET型 爆破测振仪
型 号：Blast-NET型
原产地：国产
用 途：
Blast-NET型爆破测振仪
一、产 品 优 势（国内独有）
1.全自主知识产权，全新三核技术（性能更高效）
2.高精度24Bit测量（精度更高）
3.可实现： 本地取数（连接计算机取数、U盘取数）
局域网取数（组网取数）
广域网取数（通过互联网取数）
光纤网取数（可连接光端机）
4.高达100dB的动态范围，免量程切换，无需信号幅度预估
5.拥有8GB超大数据储存空间（海量储存）
6.质保3年，终身软件、硬件免费升级（再无后顾之忧）
7.USB+网络双接口，单点测试，远程测试两不误
二、产 品 参 数
功能 |
参数 |
采集方式 |
全并行同步采集 |
采集模式 |
全自动采集：无需任何设置，有振动信号记录数据，无振动信 号则停止并保存成数据； 手动模式：设置触发电平和采集时长； 外触发模式（选配）：外部给出指令后仪器开始采集 |
支持网格 |
有线网：支持LAN/WAN/ADSL有线网络接入； 无线网：支持电信、联通、移动2、3、4G网络随意切换。 局域网：有线和wiff； 光纤网：支持光端机接入 |
支持五模十七频 |
4G网络：电信、移动、联通（LTE-TDD / FDD）； 3G网络：移动、联通（TD-SCDMA / WCDMA /EVDO）； 2G网络：移动、联通（GSM / EDGE / CDMA1X） |
工作温度 |
-20℃~70℃；可选配野外特种电池（适合零下-20℃） |
输入阻抗 |
1MΩ/20pF； |
A / D |
24 bit高精度； |
采样速率 |
10000 sps ； |
动态范围 |
100dB； |
量 程 |
±10V； |
供电方式 |
内置锂电池，工作时间标准版≥24小时（另可选配外部电池，可工作≥360小时），具有电量指示； |
尺寸重量 |
150×100×52mm；1.2公斤（体积小、重量轻，标配专用仪器箱，方便出行携带及保管）； |
防护等级 |
IP52（防大颗粒灰尘进入，防水淋溅）； |
测量范围 |
振动速度0.001～35cm/s； |
频 响(标配传感器) |
5～500Hz； |
触发模式 |
内触发、外触发 |
显 示 屏 |
320×240高分辩LCD显示屏，全中文显示，用于现场主要特征值及波形的读取； |
内置时钟 |
仪器内置时钟，准确记录测试时间（精确到秒）； |
通信接口 |
标准USB接口、标准以太网接口； |
读数精度 |
10万分之3 |
性 能 |
全新三核设计，性能更强大 |
取 数 |
本地取数（连接计算机取数、U盘取数）; 局域网取数（组网取数、wifi取数）; 广域网取数（通过互联网取数） |
设备联机 |
全平台免驱动，联机后自动识别； |
记录长度 |
多档可调，触发负延时均为0.5秒； |
触发电平 |
触发电平多档可调 |
记录方式 |
循环记录（数据记录完成一次后再次进入等待记录）； |
数据文件名 |
以实际时间命名，自动生产文件夹，文件夹则以日期命名，如20150818文件夹则表示2015年8月18日；文件夹下面如181858.BST文件，则表示该振动事件发生在18点18份58秒. |
存储容量 |
标配8GB固态存储，可以储存上万次爆破事件，可选16GB |
三、各种工况下工作原理图
1、本地取数

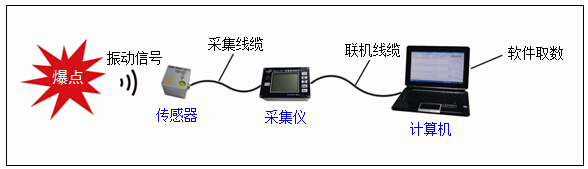

⑴连接计算机取数：

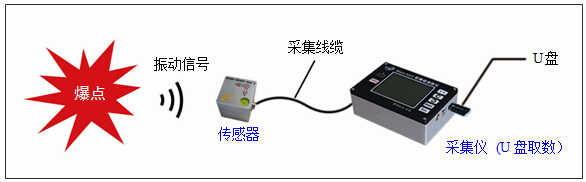

⑵U盘取数
2、局域网取数

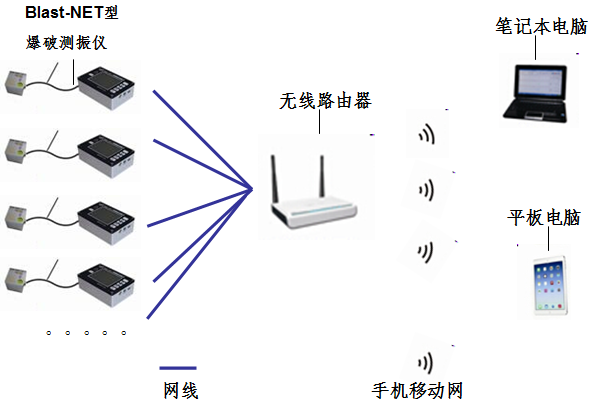

⑴局域网wifi信号无阻碍方案

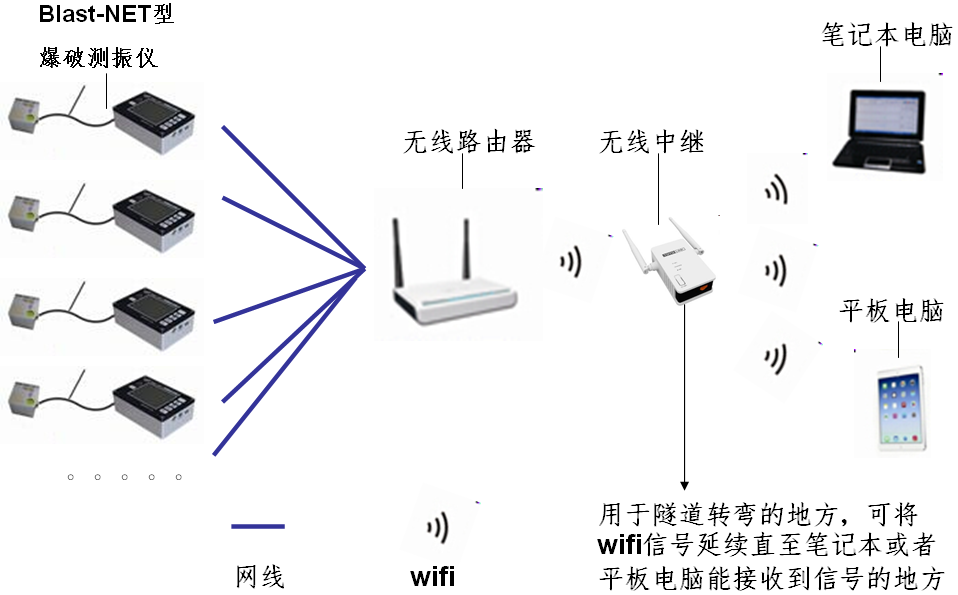

⑵局域网wifi信号有阻碍方案
3、广域网取数
⑴隧道内有手机移动信号方案
⑵隧道内没有手机信号方案

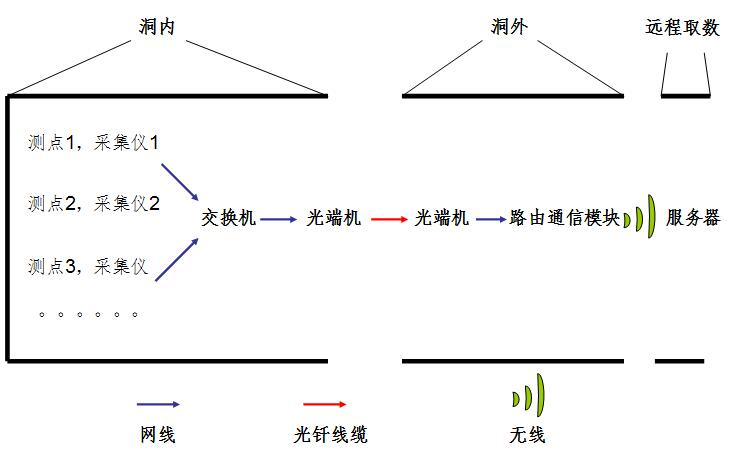

光迁取数

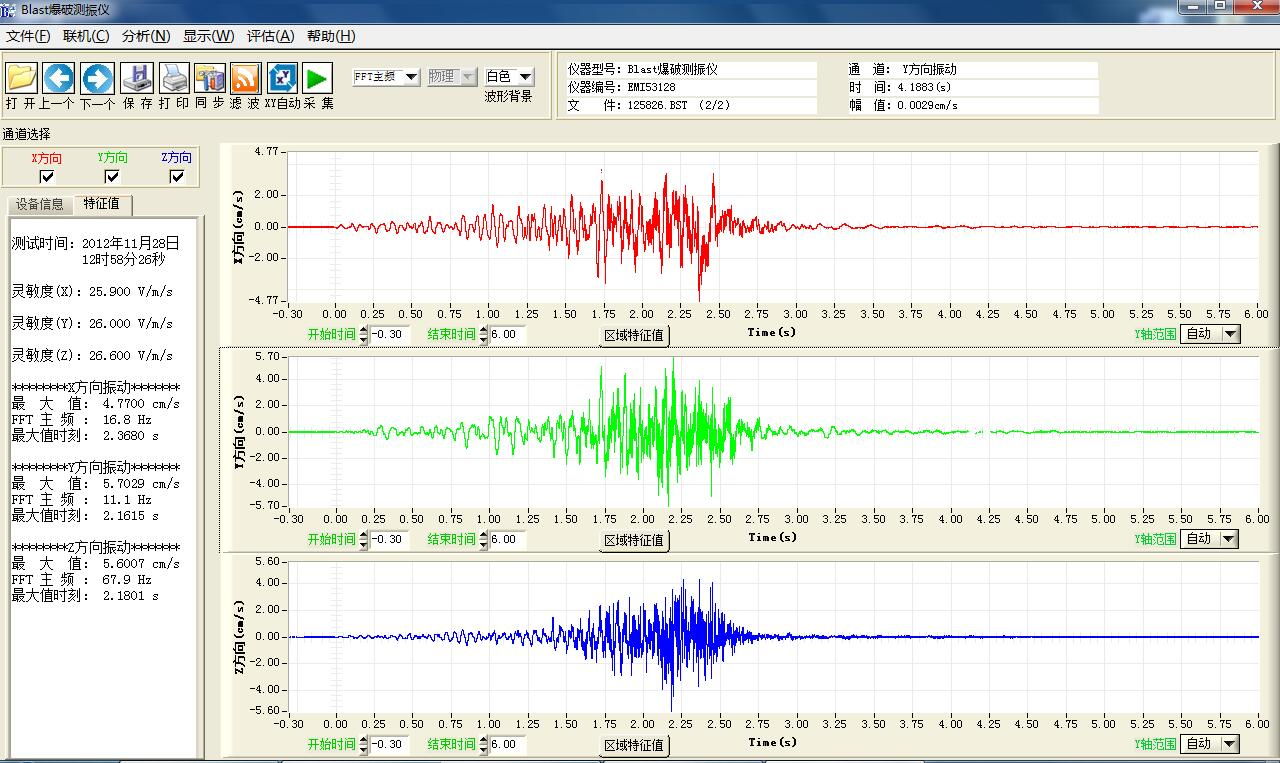

四、软件主要功能：
² 各通道最大值，主频的快速读取，并可迅速定位到波形；
² 波形的放大，缩小，所见即所得打印；
² 提供数据安全评估功能，并可将评估结果打印输出；
² FFT分析（频率谱分析）、一阶积分，一阶微分；
² 频域分析的放大缩小、光标取值、特征值分析；
² 爆破振动安全评估功能（GB6722-2014）；
² 振动信号矢量合成算法功能；
² 数据回归计算（振动衰减规律总结），并提供振速预测；
² 支持文件数据转存为文本格式，方便用户二次软件的调用。
五、产 品 配 置
项 目 |
数 量 |
备 注 |
爆破测振仪 （测量终端） |
1台 |
标配 |
三维振动速度传感器 |
1只 |
标配 |
远程通讯模块 |
1个 |
标配 |
传感器联接线缆 |
1条 |
标配 |
联机线缆 |
1条 |
标配 |
专用分析软件 |
1套 |
标配 |
侧墙、泥地工装 |
1套 |
选配 |
传感器短接头 |
1个 |
标配 |
U盘 |
1个 |
标配 |
云存储服务器 |
免费5年 |
标配 |
使用说明书/保修卡 |
1套 |
标配 |
专用仪器箱 |
1只 |
标配 |
六、产品爆破爆炸类测试设备的发展历程
时间 |
产品名称 |
产品型号 |
发展历程 |
2010年 |
爆破测振仪 |
Blast-Ⅰ型 |
1、国内第一款24bit平台测振仪； 2、国内第一款全自动化测振仪； |
2010年 |
三向速度传感器 |
TT-3型 |
首创三维一体振动速度传感器，并供应业内其他厂商 |
2011年 |
三向速度传感器 |
TT-3型 |
1、引入精密水准泡，让传感器的水平安装误差在正负两度以内，提高测试严谨性； 2、开发泥地、侧墙、拱顶多种安装工作，方便用户使用 |
2012年 |
爆炸冲击测试仪 |
Blast-Ⅱ型 |
1、国内首款便携式冲击测试仪； 2、国内首款高精24bit的冲击波测试仪； 3、国内第一代全自动化模式采集的冲击测试仪； |
2012年 |
爆破噪声测试仪 |
ZS-30R型 |
可现场测量爆破噪声值，数据保存在计算机上 |
2013年 |
爆破测振仪 |
Blast-UM |
Blast-Ⅰ型爆破测振仪的换代： 1、首创现场U盘取数； 2、尺寸重量为Ⅰ型的一半； 3、待机时间为Ⅰ型一倍； 4、显示屏更大； 5、采用第二代全自动算法模式，现场全自动模式更准、更可靠； 6、国内首款软件植入GB6722爆破安全规程的标准值，让用户采集到数据后不用再去翻阅规程，软件即刻分析出此次采集到的数据对应的建筑物是否超标； 7、首款设备连接计算机后不用装任何驱动，即插即用； 8、联机取数速度大幅提升，约为Ⅰ型取数速度的100倍。 |
2013年 |
三向速度传感器 |
TT-3型 |
为每支传感器标配短接保护头，增加传感器阻尼，解决运输中的老化问题，有效延长传感器寿命 |
2013年 |
爆破测振仪 |
Blast-UM |
给出FFT主频、半波主频和区域频谱的算法，供学术研究 |
2014年 |
爆破测振仪 |
Blast-NET |
1、国内首款全自动、高精度24bit的远程爆破测振仪； 2、支持U盘取数、联机取数、局域网wifi取数、光迁网络取数、广域网远程取数； 3、支持移动、联通、电信2、3、4G五模十七频 |
2015年 |
爆炸冲击测试仪 |
Blast-PRO型 |
1、首款专用冲击波测试仪采速高达4MHz； 2、内置IEPE模块，用户在使用IEPE型传感器时无需外接IEPE供电模块 |
2016年 |
爆破噪声测试仪 |
ZS-40R型 |
噪声测量范围提升至160dB，在 ZS-30R型基础上可独立运行并保存数据 |
2016年 |
线缆、接头 |
定制 |
线缆均为我公司定制高品质低阻抗柔性屏蔽电缆，接头全部采用金属航空接头注塑处理，防水防尘，坚固耐用 |
2016年 |
爆破测振仪 |
Blast-Cloud型 |
正式进入研发中，预计2017年量产 |
2017年 |
爆破测振仪 |
Blast-Cloud型 |
设备各项性能测试中，功能敬请期待。。。。 |
2018年 |
三向加速度传感器 |
TT-3型 |
针对老款的加速度传感器，新款TT-3型更小，重量更轻，增加了安装孔，便于侧墙和拱顶的安装 |
2018年 |
爆破测振仪 |
Blast-Cloud型 |
正式对外销售 |
七、行业贡献
时间 |
研究方向 |
实验结论 |
2010年 |
三维一体速度传感器 |
开创了单点的三维振动测量，并在2014年进入爆破安全规程成为规范 |
2010年 |
首次应用24bit高精度采集平台 |
利用高精度和大动态范围解决了传统爆破测试仪器振动量需要提前预估的弊病，提高了信号捕捉的可靠性 |
2011年 |
优化传感器的安装 |
引入精密水准泡，让传感器的水平安装误差在正负2度以内，提高测试严谨性 |
2013年 |
联合水利部长江科学院、西安理工大学、西南科技大学优化爆破主频的计算方法 |
给出FFT主频、半波主频和区域频谱的算法，供学术研究 |
