RSM-SWS 面波仪
型 号：RSM-SWS
原产地：国产
用 途：探查覆盖层厚度、划分松散地层沉积层序；探查基岩埋深和基岩界面起伏形态，划分基岩的风化带，探测构造破碎带等

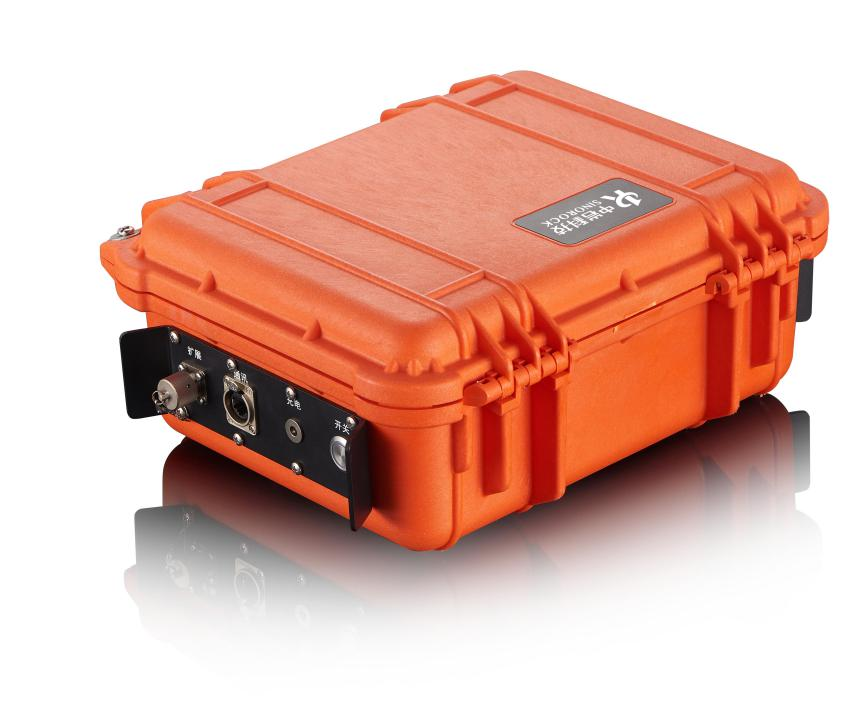

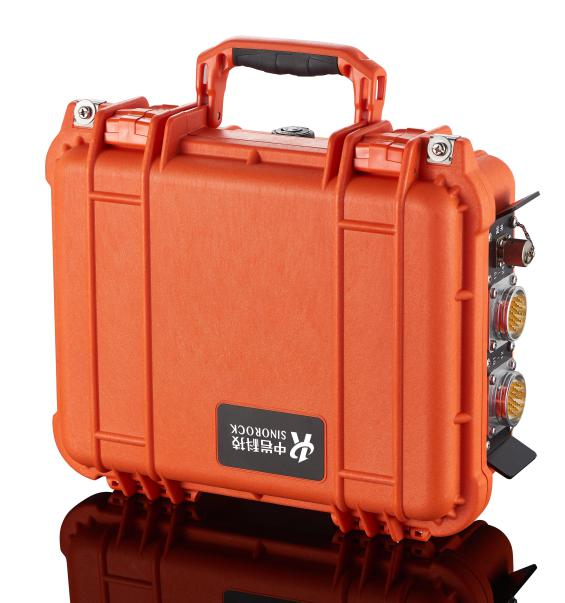

RSM-SWS 面波仪
产品简介：
RSM-SWS面波仪兼顾国内外同类产品的优点，体积小、重量轻、便于携带，适用于复杂的物探测试现场，采用进口机箱，美观牢固，具有良好的抗振、防潮、防尘性能。
产品用途：
Ø探查覆盖层厚度、划分松散地层沉积层序
Ø探查基岩埋深和基岩界面起伏形态，划分基岩的风化带
Ø探测构造破碎带
Ø探测地下隐埋物体、古墓遗址、洞穴和采空区
Ø探测非金属地下管道
Ø探测滑坡体的滑动带和滑动面起伏形态
符合规范：
《多道瞬态面波勘察技术规程》（JGT/T 143-2017）
技术特点：
1. 功率低：采用低功耗操作平台，仪器内置可充电池，支持连续独立工作10小时，亦可一直外接蓄电池供电，充分满足面波现场测试需要；
2. 小巧方便、美观大方：重量轻便，便于携带，特别适用于复杂的物探测试现场，同时采用进口机箱，美观牢固，具有良好的抗振、防潮、防尘性能；
3. 性能稳定：真24位A/D，24道同时采集，最小采样间隔达到10μS，整机密封，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境；
4. 操作方便：采集界面美观大方、一目了然，上手快速。
性能指标：
型号：RSM-SWS |
|
主控形式 |
低功耗嵌入式系统 主频：1GHz 内存：512M |
显示模式 |
笔记本显示 |
操作方式 |
笔记本操作 |
操作系统 |
WindowsXP～Win8均可 |
通讯方式 |
有线通讯 |
通道数 |
24道 |
触发方式 |
外触发和自触发 |
采样间隔 |
10～16000μS多档可调 |
采样长度 |
0.5～16k多档可调 |
动态范围 |
≥120dB |
模拟滤波 |
多道可选 |
频带宽度 |
0.5～4000Hz |
相位一致性 |
相位绝对误差≤0.5ms |
数字滤波 |
可任意输入 |
A/D转换精度 |
24位 |
供电模式 |
内置锂电池≥8h |
工作温度 |
-20～+55℃ |
前放增益 |
12dB～72dB多道可选 |
外形尺寸 |
350×300×150mm |
重量 |
3.5kg（含锂电池） |
标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
面波测试仪 |
1 |
RSM-SWS |
2 |
面波测试电缆 |
2 |
2m道间 |
3 |
面波尖头速度传感器 |
26 |
4Hz |
4 |
尖头触发速度计 |
2 |
|
5 |
面波触发传感器延长线 |
1 |
三芯50m |
6 |
面波仪通讯网线 |
2 |
2m |
7 |
面波分析软件狗 |
1 |
XP12A(01) |
8 |
黄色拉杆箱 |
1 |
配件箱 |
9 |
黄色手提箱 |
1 |
主机箱 |
10 |
电源充电器 |
1 |
12.6V 3A |
11 |
U盘 |
1 |
|
可选配件：
序号 |
项 目 |
规 格 |
备 注 |
1 |
面波尖头速度传感器 |
4Hz |
|
2 |
尖头触发速度计 |
|
|
3 |
面波测试电缆 |
2m道间 |
|
4 |
面波仪通讯网线 |
2米 |
|
5 |
面波触发传感器延长线 |
三芯50m |
|
