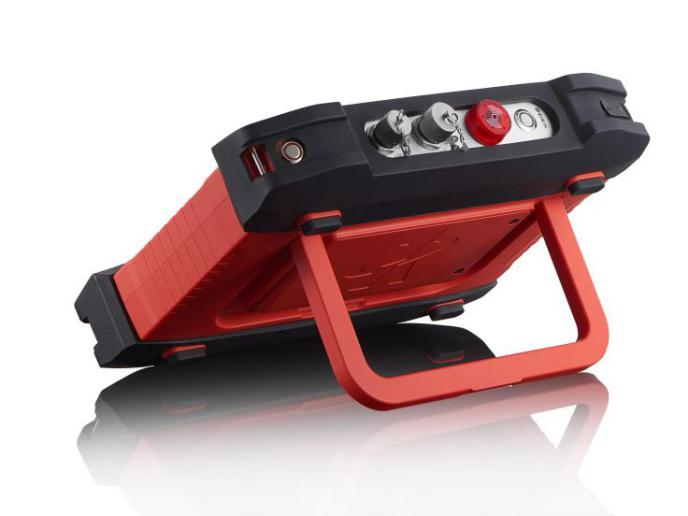

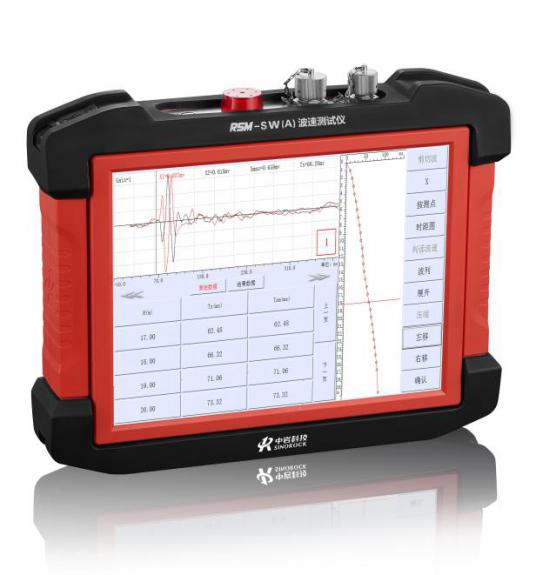

RSM-SW(A) 波速测试仪
型 号：RSM-SW(A)
原产地：国产
用 途：场地勘察剪切波波速测试；场地勘察地脉动卓越周期测试
RSM-SW(A) 波速测试仪
产品简介：
RSM-SW(A)波速测试仪是采用在钻孔中放置的井中三分量检波器接收地面激振信号，记录并显示各个深度的信号曲线，为评价建筑场地类别提供依据。
产品用途：
Ø场地勘察剪切波波速测试
Ø场地勘察地脉动卓越周期测试
符合规范：
《建筑抗震设计规范GB 50011-2010（2016年版）》
《岩土工程勘察规范GB 50021-2001（2009年版）》
《地基动力特性测试规范GB/T 50269-2015》
技术特点：
1. 高信噪比电路设计，轻松得到剪切波信号；
2. 12.1寸大屏幕显示,现场信号观察清晰；
3. 主机触摸式操作,界面友好,操作简单；
4. 配备杠杆式井中三分量检波器,贴壁效果好,信号质量高；
5. 超长采样时间,满足长时间地脉动测试。
性能指标：
型号：RSM-SW(A) |
|
主控形式 |
低功耗嵌入式系统主频：1GHz 内存：512M |
显示方式 |
12.1寸真彩液晶显示屏 |
操作方式 |
触摸屏操作 |
存储模式 |
16G电子硬盘 |
操作系统 |
Linux |
采样间隔 |
5 ~ 20000μS |
记录长度 |
0.5k、1 k、2k、4k、8k五档可调 |
放大倍数 |
最大100000倍 |
A/D转换精度 |
多核16位A/D |
通道数 |
外触发通道1个；采样通通道3个 |
带宽 |
0.1Hz ～4000Hz |
触发方式 |
通道触发/外触发 |
供电模式 |
交流电；内置锂电池≥6h |
工作温度 |
-20～+55℃ |
外形尺寸 |
340×270×70mm |
重量 |
3.2kg |
标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
波速测试仪 |
1 |
RSM-SW(A) |
2 |
尖头速度计及连接电缆（4芯插头） |
1 |
Pdi-15m |
3 |
杠杆式井中三分量检波器（含配重块） |
1 |
直径50mm，Q235钢镀黄锌壳体 |
4 |
杠杆式井中三分量检波器电缆（含绕线盘） |
1 |
60米 |
5 |
剪切波（地脉动）三合一连接线 |
1 |
SW3.0 |
6 |
扳手 |
1 |
|
7 |
主机绕线盘通讯电缆（6芯插头） |
1 |
3米 |
8 |
电源充电器 |
1 |
8.4V 5A |
9 |
工具包 |
1 |
内含U盘，触摸笔，卷尺，电池安装扳手 |
10 |
黄色拉杆箱 |
1 |
|
可选配件：
序号 |
项 目 |
规 格 |
备 注 |
1 |
杠杆式井中三分量检波器电缆 |
100米 |
含绕线盘 |
2 |
尖头速度计及连接电缆 |
15米 |
|
3 |
杠杆式井中三分量检波器 |
直径50mm |
Q235钢镀黄锌壳体，含配重块 |
4 |
杠杆式井中三分量检波器电缆 |
60米 |
含绕线盘 |
5 |
剪切波（地脉动）三合一连接线 |
|
|
6 |
主机绕线盘通讯电缆 |
3米 |
6芯插头 |
7 |
三分量检波器（振动测试用） |
|
|
