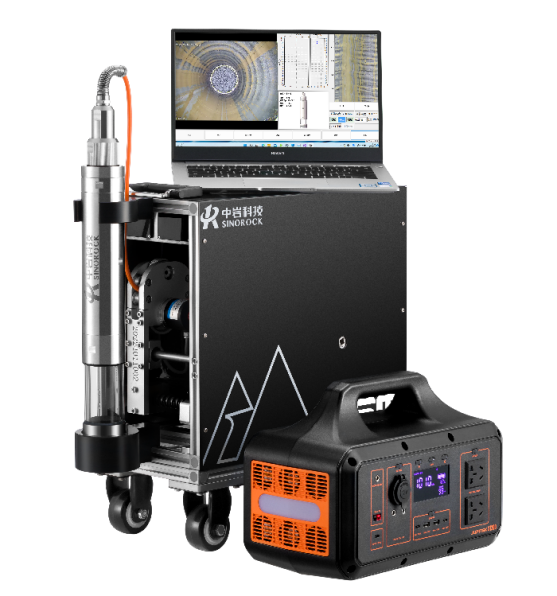

RSM-DCT(F) 钻孔电视成像仪

产品简介：

RSM-DCT(F)钻孔电视成像仪采用全新的图像升级算法与处理技术，成像速度快，效果清晰真实。整套系统采用智能电动提升、一体式轻量化设计，现场可实现自动排线，无需人工绕线，现场仅需一人即可完成检测工作，轻松高效。现场无需主机，通过笔记本可实时观察孔内情况，在录制视频的过程中实时同步拼接为展开平面图，另内置倾角测试模块，检测同时还可测量钻孔的垂直度。

产品用途：

Ø桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度

Ø观测预应力管桩桩内的各种异常和缺陷, 查看接头情况，定量分析桩身质量：破碎面积，断裂及裂缝位置、长度、宽度及走向等

Ø观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图

符合规范：

《基桩孔内摄像检测技术规程》（CECS 253:2009）

     《浙江省基桩完整性检测技术规程》（DB 33/T1127-2016）

《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）

技术特点：

1、现场边采集边保存的方式，采集完成后图像同步拼接完成；

2、图像与结果显示采用“所视即所得”的模式，显示与打印结果完全一致；

3、可显示平面展开图，立体柱状图。立体柱状图可360度连续旋转；

4、探头采用不锈钢外壳，高强度光学玻璃探头罩；

5、稳定的电动提升，自动排线，现场操作简便；

6、采用数字高清摄像机，成像清晰度可达到1080p；

7、无线方式操控主机，无线操控距离可达10m；

8、支持垂直度测试，可在现场得到钻孔或者管桩垂直度；

9、标配移动电源供电，不受现场用电环境限制，满足长时间工作需要。

软件特点

1. 全面兼容Win10及以上操作系统；

2. 可生成.doc与.pdf格式文档，兼容office与wps；

3. 表头栏目可自定义，适应各种报告需求；

4. 界面友好，操作简单。

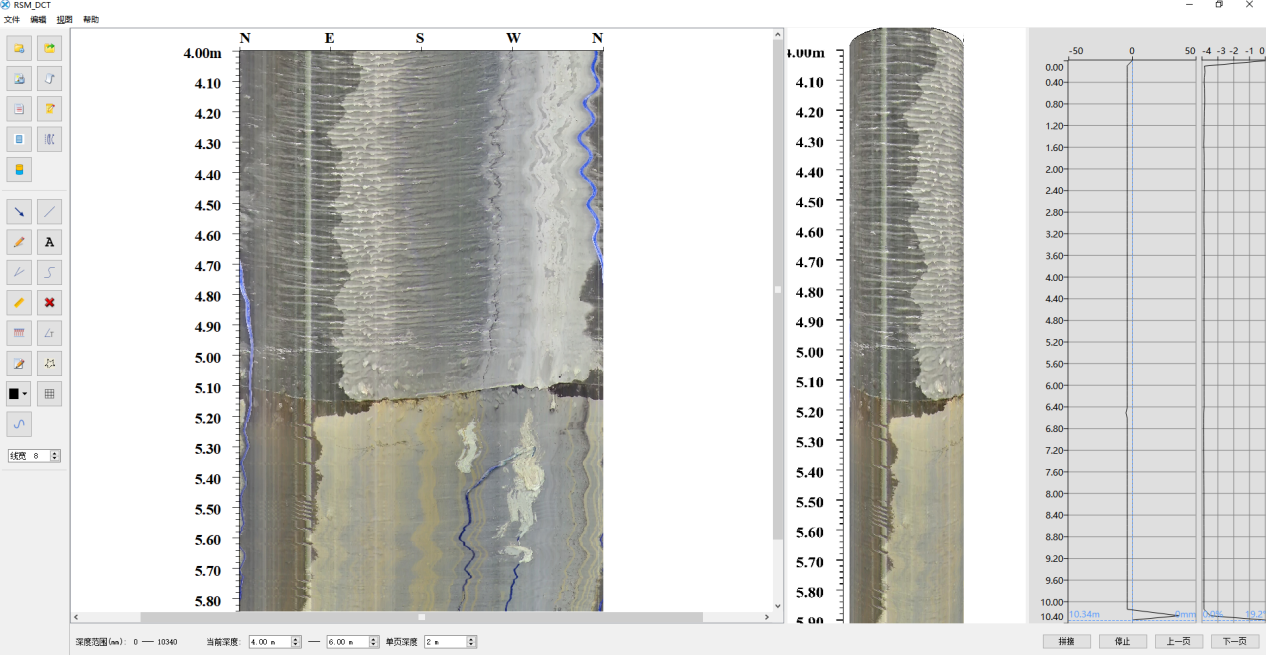

软件界面

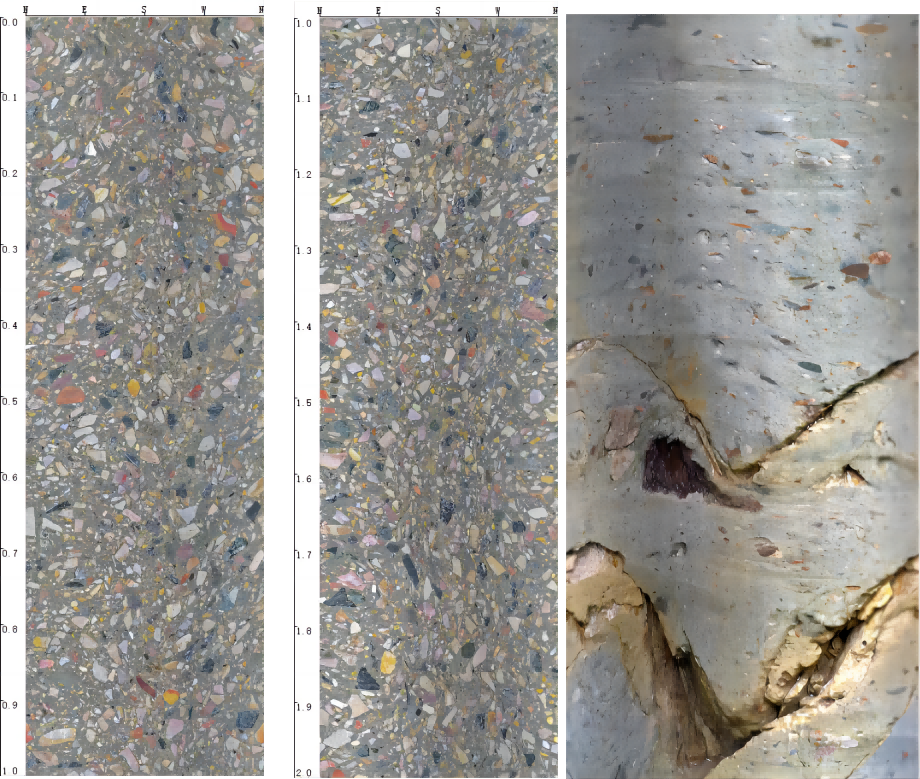

 图像拼接效果

性能指标：

标准配置：

选购配件：
