RSM-DCT(E) 钻孔电视成像仪
型 号：RSM-DCT(E)
原产地：国产
用 途：桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度；观测预应力管桩桩内的各种异常和缺陷, 查看接头情况，定量分析桩身质量；观测钻孔中地质体的各种特征及细微构造
RSM-DCT(E) 钻孔电视成像仪
产品简介：
RSM-DCT(E)钻孔电视成像仪采用全新的图像升级算法与处理技术，成像速度快，效果清晰真实。采用轻型化手动绞车设计，小巧轻便，现场无需用电，检测轻松高效。笔记本通过无线方式连接主机，探头采用高清数字摄像头，可实时观察钻芯孔孔内或者预应力管桩内壁情况，记录并展开探头有效图像范围内的图像，并且对探头的成像以视频方式进行保存。系统内置倾角测试模块，检测同时还可测量钻孔的垂直度。
产品用途：
Ø桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度
Ø观测预应力管桩桩内的各种异常和缺陷, 查看接头情况，定量分析桩身质量：破碎面积，断裂及裂缝位置、长度、宽度及走向等
Ø观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图
符合规范：
《基桩孔内摄像检测技术规程》（CECS 253:2009）
《浙江省基桩完整性检测技术规程》（DB 33/T1127-2016）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
技术特点：
1、现场边采集边保存的方式，采集完成后图像同步拼接完成；
2、图像与结果显示采用“所视即所得”的模式，显示与打印结果完全一致；
3、可显示平面展开图，立体柱状图。立体柱状图可360度连续旋转；
4、手动绞车采用全新小型化设计，质量更稳定，现场更便携；
5、探头采用不锈钢外壳，高强度光学玻璃探头罩；
6、采用数字高清摄像机，成像清晰度可达到1080p；
7、无线方式操控主机，无线操控距离可达10m；
8、支持垂直度测试，可在现场得到钻孔或者管桩垂直度；
9、配备可拆卸电池，有效保障现场测试时间。
软件特点
1. 全面兼容Win10及以上操作系统；
2. 可生成.doc与.pdf格式文档，兼容office与wps；
3. 表头栏目可自定义，适应各种报告需求；
4. 界面友好，操作简单。

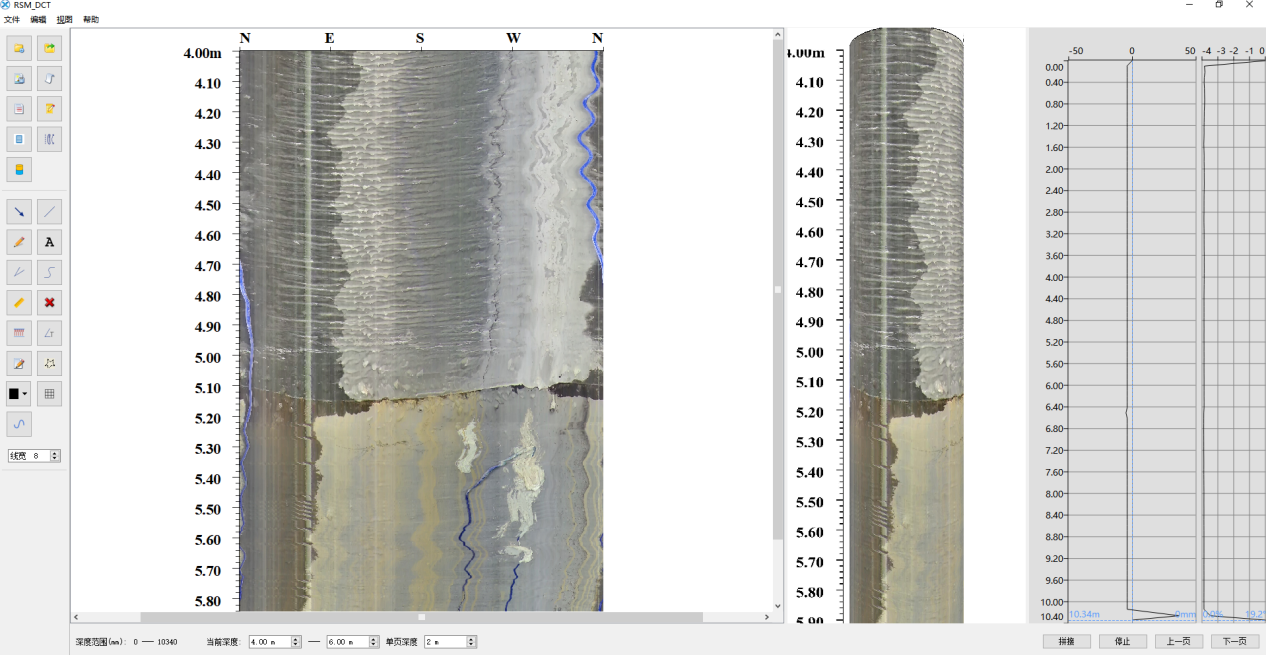

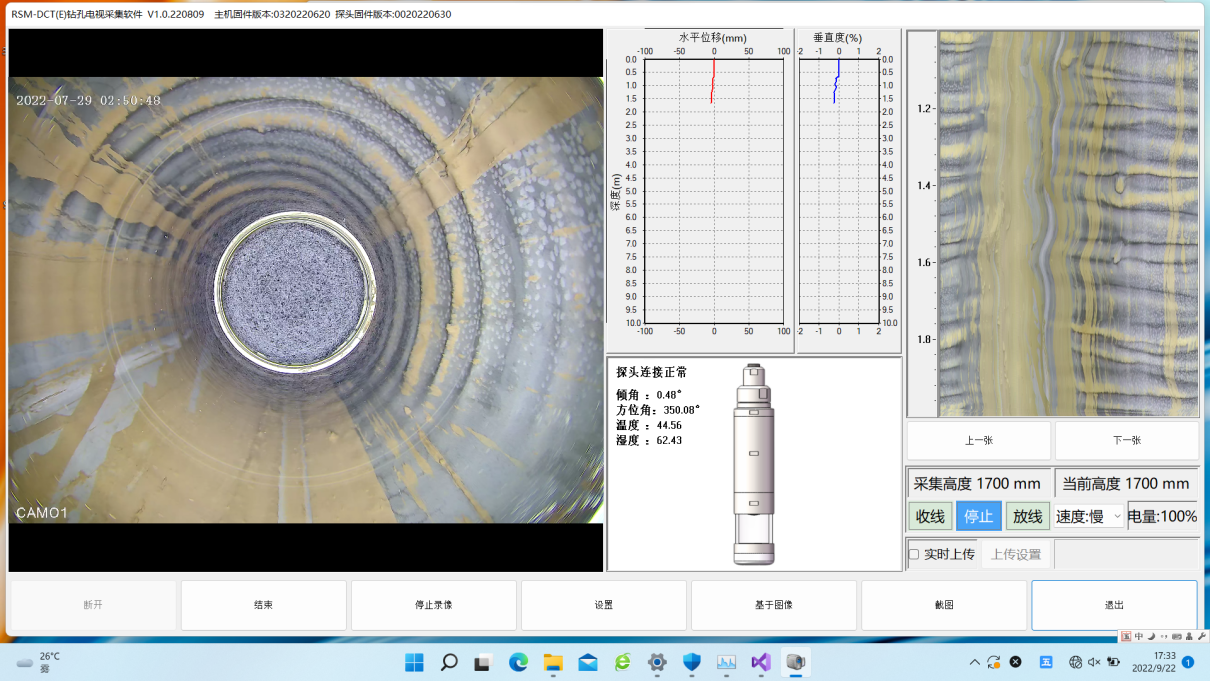

软件界面

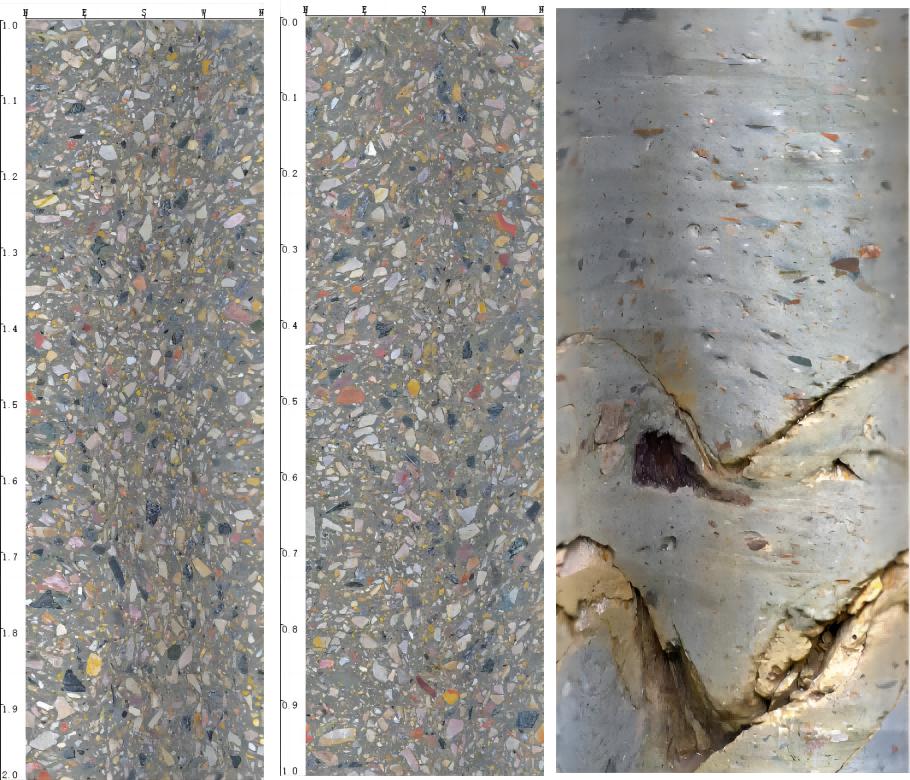

图像拼接效果
性能指标：
RSM-DCT(E)钻孔电视成像仪 |
|||
主控模式 |
笔记本电脑无线控制 |
供电方式 |
直流电 |
主控系统 |
Windows10及以上 |
续航时间 |
≥10小时 |
图像像素 |
500-2000W像素 |
成像分辨率 |
55pix/cm |
探头外径 |
60mm |
探头长度 |
300mm |
图像分辨率 |
2592*1944 |
电动绞车尺寸 |
350*300*350mm |
视频帧率 |
25帧/秒 |
电动绞车重量 |
10kg |
工作电压 |
DC 7.4±10% |
探头承压 |
3MPa |
适应孔径 |
Φ60mm~Φ400mm |
最大提升速度 |
10m/min |
方位角矫正 |
有 |
最大测试孔深 |
300m |
角度传感器精度 |
静态0.01°，动态0.1° |
深度精度 |
0.5% |
标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
钻孔电视成像仪 |
1 |
RSM-DCT(E) （含电源充电器） |
2 |
孔内摄像探头 |
1 |
外径60mm |
3 |
手动绞车 |
1 |
含100m线缆 |
4 |
三脚架 |
1 |
|
5 |
通讯电缆 |
1 |
主机与绞车连接使用 |
6 |
孔口计数滑轮 |
1 |
轮径100mm |
7 |
深度计数器连接电缆 |
1 |
10米 |
8 |
笔记本电脑 |
1 |
荣耀笔记本电脑 |
9 |
绕手柄 |
1 |
|
10 |
USB转网口 |
1 |
|
11 |
工具包 |
1 |
含U盘、润滑油、内六角扳手、常用螺丝包 |
12 |
仪器箱 |
1 |
|
选购配件：
序号 |
名 称 |
规格型号 |
1 |
扶正器 |
200mm，250mm，300mm，350mm根据管径选择 |
2 |
水平推杆 |
适用于水平孔的检测 |
- 2024-01-09RSM-DCT(E) 钻孔电视成像仪
