RSM-SNR(A) 管道声纳检测系统

产品简介：

v管道声纳测试系统采用声学原理探测带水（水位大于300mm）管道、检测井或地下空洞内部情况。利用声波反射原理对水下物体进行探测和定位识别，无需排干管道内液体，即可获取CCTV检测无法显示的精确测量数据。

vRSM-SNR(A)管道声纳测试系统由绕线车、声纳探头和主控单元三部分组成。具有扫描速度快、测试精度高、图像显示清晰、探头防水性能高、测试范围广等特点。应用于管道检测时，能够准确的判定多数结构性缺陷（破裂、变形、支管暗接、脱节等）和功能性缺陷（沉积、障碍物、残墙、坝根等），自动计算沉积量并生成管底沉积状态纵断面图。管道声纳检测系统是目前最先进的管道内部状况检测、评估设备，尤其适合地下水位较高的城市，已经成为与CCTV管道内窥检测系统并用的必备检测工具。

产品用途：

Ø带水（大于300mm水深）状态下，不具备抽排条件时，管网结构调查

Ø量化分析管道淤泥情况，指导开展清淤工作

Ø带水竖井、地下空洞轮廓检测

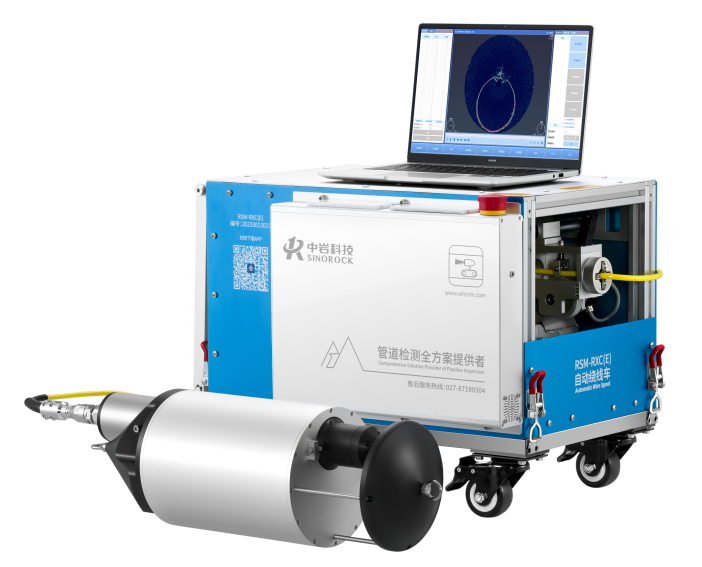

RSM-SNR(A)管道声纳测试系统

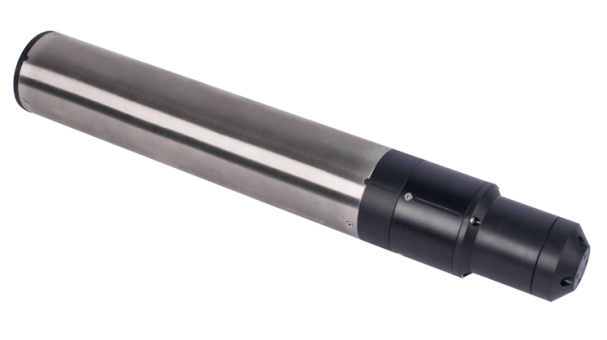

RSM-SNP(A)声纳探头

符合规范：

《城镇排水管道检测与评估技术规程CJJ 181-2012》

《排水管道电视和声纳检测评估技术规程DB31/T 444-2009》

《城镇公共排水管道检测与评估技术规程DB44/T 1025-2012》

《排水管渠功能等级评定标准Q/BDG JS001-GW05-2012》

《排水管渠功能等级评定标准Q/BDG JS002-GW05-2012》

技术特点：

1. 支持无线采集，无线传输距离可达10米，减轻现场测试强度；

2. 真360°旋转采集，不漏过任何一个细节；

3. 绕线车采用模块化设计，降低故障，更易保养维护，底盘可拆，可轻松放入轿车后备箱；

4. 网络传输协议，兼容范围广，无线更方便，有线更稳定；

5. 自动抓取轮廓并计算淤泥沉积情况，现场一键生成报告；

6. 采样距离可任意设置，满足不同采样需求。

性能指标：

管道声纳成像分析报告软件：

1. 全中文界面，主要用来进行管道声纳检测数据的采集存储、成像显示、编辑分析、三维建模和报告输出；

2. 采用回波幅度和回波时间成像技术提供三种视图，分别是：管壁横断面图、管壁全景展开图、三维管道模型。具有视图联动功能，可将不同视图中选择的位置对行关联定位和标记； 

3. 支持测量尺、测量环、测量网格等多种鼠标测量工具，以进行距离、宽度、高度、半径、直径等测量操作；

4. 可自动检索管壁轮廓并计算沉积深度、沉积宽度、沉积体积、水位高度；

5. 在管壁横断面图中提供丰富的图文叠加信息，包含距离、转角、倾角、积深、积宽、参考管壁、实测管壁、管道中心点等，并可设置这些叠加项在软件界面中、报告内容中和所抓取图片中的显示状态；

6. 支持管壁轮廓编辑功能，可通过鼠标画笔对自动抓取的管壁轮廓进行修改绘制；可自动检索管道中心点，可随管壁轮廓编辑动态自适应调整，或通过鼠标键盘操作手动设置管道中心点；

7. 提供管壁横断面图的播放预览和抓图功能：可执行暂停、停止和恢复播放；可通过进度条调节播放进度，支持播放速度调节和逐帧播放功能，并根据当前帧的距离自动标记出管壁全景展开图的对应位置；

8. 提供高自由度的三维管道模型漫游功能，对实体、网格、点列三种管道模型均提供管内漫游和自由漫游方式；

9. 缺陷判读功能，可将管壁横断面图中的某一帧指定为缺陷帧，并设置缺陷名称、级别、时钟表示、备注信息等；

10. 报告输出功能，自动生成图文并茂的检测报告，报告内容包含：封面、目录、工程概况一览表、缺陷汇总统计表、缺陷汇总统计图、沉积状况纵断面图、管壁全景展开图、缺陷详细图表等内容；

11. 可将SNR格式导出为AVI视频格式。

标准配置：

可选配置：
