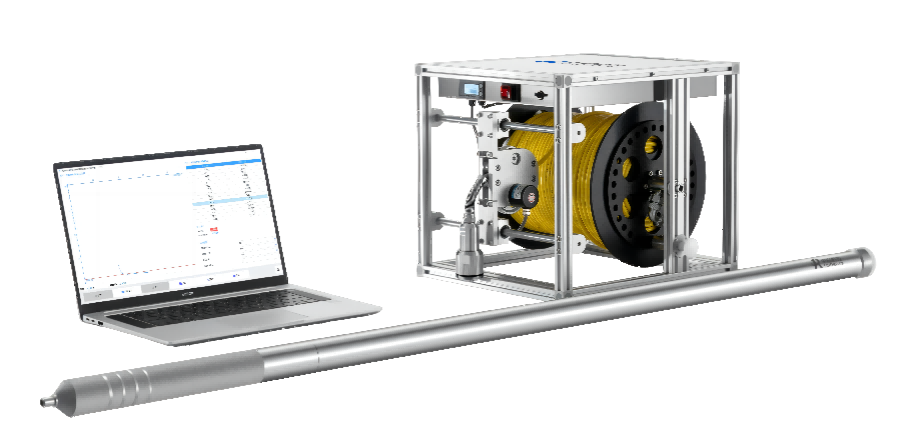

RSM-STD(C) 沉渣厚度检测仪
型 号：RSM-STD(C)
原产地：国产
用 途：灌注桩成孔沉渣厚度检测
地下连续墙槽底沉渣厚度检测
RSM-STD(C) 沉渣厚度检测仪
产品简介：
RSM-STD(C)沉渣厚度检测仪是一款设计极简的用于检测灌注桩成孔沉渣厚度的设备。可用于灌注桩成孔沉渣检测以及地下连续墙槽底沉渣检测。设备采用全新的手动绞车外形设计，搭载高性能无线主机。绞车采用升级型材，在减轻体积重量的同时，提升绞车工艺和档次，满足施工现场恶劣环境要求，皮实耐用。
产品用途：
Ø灌注桩成孔沉渣厚度检测
Ø地下连续墙槽底沉渣厚度检测
符合规范：
《公路桥涵施工技术规范》（JTG/T F3650-2020）
《建筑桩基技术规范》（JGJ 94-2018）
《建筑地基基础工程施工质量验收规范》（GB 50202-2018）
《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（DB 29-112-2004）
《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DGJ 32/TJ 117-2011）
《建筑基桩检测技术规范》（DGJ 08-218-2003）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《大直径扩底灌注桩技术规程》 JGJ/T225-2010
《城市桥梁工程施工与质量验收规范》 CJJ2-2008
《城镇道路工程施工与质量验收规范》 CJJ1-2008
《公路工程质量检验评定标准第一册》(土建部分JTG F80/1-2017)
《公路桥涵施工技术规范》 JTG/T 3650-2020
《港口工程灌注桩设计与施工规程》 JTJ285-2000
《铁路桥涵工程施工质量验收标准》 TB10415-2018
《铁路路基工程施工质量验收标准》 TB10414-2018
《高速铁路桥涵工程施工质量验收标准》 TB10752-2018
技术特点：
1、系统采用高度集成化设计，笔记本电脑无线连接绞车，无需任何其他接线，可通过WINDOWS平台专业软件，在笔记本电脑上轻松完成绞车控制、信号采集、数据分析、数据上传、报告打印等检测工作；
2、绞车内部电池充满电可保证8小时以上连续工作；
3、系统具备良好抗电磁干扰能力，整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；
4、绞车采用新升级型材、线缆采用加强纤维材料，提升机械部分采用分离式设计，结构稳定。在尽可能减小体积和重量的同时，不损失系统的稳定可靠性，整套绞车系统实现IP65级防水；
5、沉渣探头采用不锈钢材质，调整尺寸和重量，便于检测的同时，更易存放和运输；
6、电脑、平板多终端兼容操作，一键升级、数据上传更便捷。
性能指标：
RSM-STD(C) |
|||
主控形式 |
笔记本电脑 |
检测深度 |
100m，可定制 |
传输方式 |
有线/无线 |
探头尺寸 |
长×直径820×50mm |
提升方式 |
手动提升 |
探头重量 |
8kg |
记录方式 |
数据文件 |
绞车尺寸 |
长×宽×高450×370×420mm |
供电模式 |
内置锂电池 |
绞车重量 |
25kg（含线） |
深度记录 |
无线通讯 |
电极系绝缘电阻 |
≥50MΩ |
深度测量精度 |
1mm |
倾角传感器角度 |
≤±1 |
测量范围 |
0-3m |
探头微电极长度 |
＜50mm |
测量精度 |
＜5% |
|
|
标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
沉渣厚度检测仪 |
1 |
RSM-STD(C)（100米/150米） |
2 |
管口架 |
1 |
|
3 |
沉渣探头 |
1 |
|
4 |
绕手柄 |
1 |
|
5 |
工具包 |
1 |
内含U盘一个、内六角扳手一套、润滑脂一瓶 |
6 |
网线 |
1 |
10米 |
7 |
USB转网口接连线 |
1 |
|
8 |
电源适配器 |
1 |
|
可选配件：
序号 |
项 目 |
规 格 |
备 注 |
1 |
笔记本电脑 |
|
荣耀笔记本电脑 |
