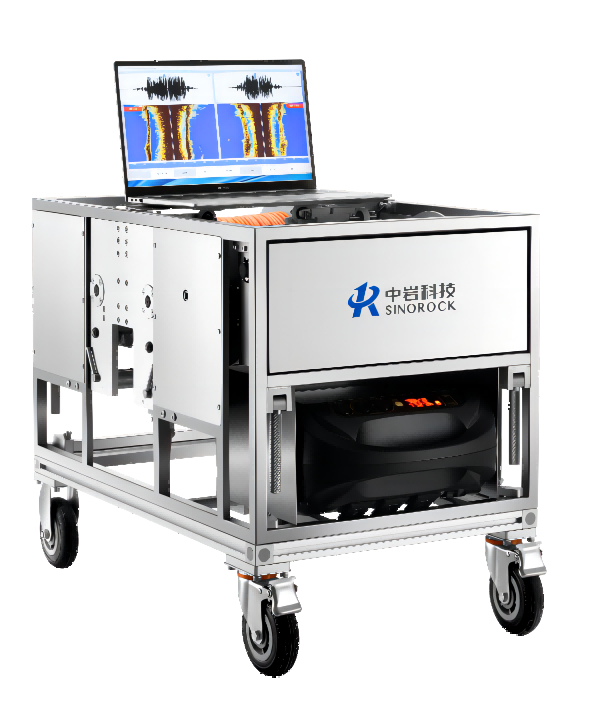

RSM-HGT(E) 超声波成孔质量检测仪

产品简介：

RSM-HGT(E)超声波成孔质量检测仪的设计出发点是现场使用更方便、测试效果更可靠。检测系统采用高度集成化的设计方案，现场除连接电池外，无需任何连接线，无需使用遥控。绞车采用全新的结构设计，通过欧盟CE认证，更可靠、耐用，且体积重量均大幅度降低，可轻松放入轿车后备箱，现场仅两人即可完成架设工作。采集软件集成探头运动控制及干湿孔一键切换功能，实现探头智能运动控制，自动触底快速可靠。信号激励能量大，噪声压制能力强，井壁线可实现自动拾取，结果更精确。

 产品用途：

Ø铁路、公路、港口、高层建筑等钻孔桩成孔质量检测

Ø支盘桩的成孔质量检测

Ø地下连续墙成槽质量检测

符合规范：

《公路桥涵施工技术规范》（JTG/T F50-2011）

《建筑桩基技术规范》（JGJ 94-2018）

《建筑地基基础工程施工质量验收规范》（GB 50202-2018）

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（DB 29-112-2004）

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DGJ 32/TJ 117-2011）

《建筑基桩检测技术规范》（DGJ 08-218-2003）

《灌注桩成孔质量检测技术规程》（T/CECS 596-2019)

《地下连续墙检测技术规程》（T/CECS 597-2019)

《公路工程基桩检测技术规程》（JTG/T 3512-2020）

《超声式成孔质量检测仪检定规程》（JJG171-2021）

技术特点：

1、系统采用高度集成化设计，笔记本电脑无线连接绞车，除连接电池外，无需任何其他接线，可通过WINDOWS平台专业软件，在笔记本电脑上轻松完成绞车控制、信号采集、数据分析、数据上传、报告打印等检测工作；

2、整套系统实现智能化。采集软件集成探头智能运动控制功能，可实现探头升降控制、探头调速控制、探头上升自动限位减速及停止控制、探头触底自动停止控制及双线缆自动调平等功能，自动触底快速可靠；

3、系统具备良好抗电磁干扰能力，整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；

4、系统具有自校正功能，根据孔口孔径值或槽口宽度值，自动对测试系统进行校准，保证测试结果准确可靠；

5、绞车采用特种耐腐蚀不锈钢材质、线缆采用加强纤维材料，提升机械部分采用分离式设计，结构稳定。在尽可能减小体积和重量的同时，不损失系统的稳定可靠性，整套绞车系统实现IP65级防水，且通过欧盟CE认证；

6、超声探头采用不锈钢材质，在泥浆比重大时能更好的完成下放；全新升级的结构设计方案，可实现IP68级防水；盲区小，功率大，适应能力强。探头最小可探测孔径（槽宽）450mm，最大可探测孔径（槽宽）8000mm，最大泥浆比重可达1.4，适合几乎所有工程成孔成槽的检测；

7、测试结果可实现井壁线自动识别，多模式显示切换，实时输出两个剖面影像图、XX’和YY’剖面偏离曲线图和数表（包括每个测点的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度），还可输出三维成孔情况效果图，直观反映现场成孔状态。；且现场可直接打印输出结果；

8、电脑、平板多终端兼容操作，一键升级、数据上传更便捷。
