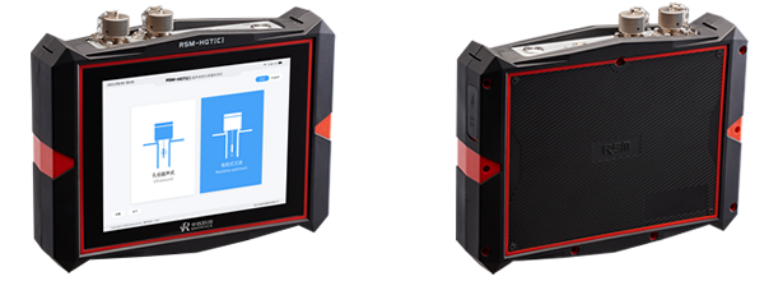

RSM-HGT(C) 超声波成孔质量检测仪

产品简介：

RSM-HGT(C)超声波成孔质量检测仪结构耐久稳定，拥有多项自主专利技术，性能优异。信号激励能量大，噪声压制能力强。整套系统可采用电池供电，无需外接电源。在传统的仪器概念上加入了低质量信号高分辨率分析，井壁线自动拾取等智能化改进，使检测更轻松。

产品用途：

Ø铁路、公路、港口、高层建筑等钻孔桩成孔质量检测

Ø支盘桩的成孔质量检测

Ø地下连续墙成槽质量检测

符合规范：

《公路桥涵施工技术规范》（JTG/T F50-2011）

《建筑桩基技术规范》（JGJ 94-2018）

《建筑地基基础工程施工质量验收规范》（GB 50202-2018）

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（DB 29-112-2004）

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DGJ 32/TJ 117-2011）

《建筑基桩检测技术规范》（DGJ 08-218-2003）

《灌注桩成孔质量检测技术规程》（T/CECS 596-2019)

《地下连续墙检测技术规程》（T/CECS 597-2019)

《公路工程基桩检测技术规程》（JTG/T 3512-2020）

技术特点：

1、整套系统实现智能化。整个测试过程和探头升降系统实现自动控制，实测数据和测试结果实现多模式显示、且现场主机可直接打印输出结果；

2、系统具备良好抗电磁干扰能力，整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；

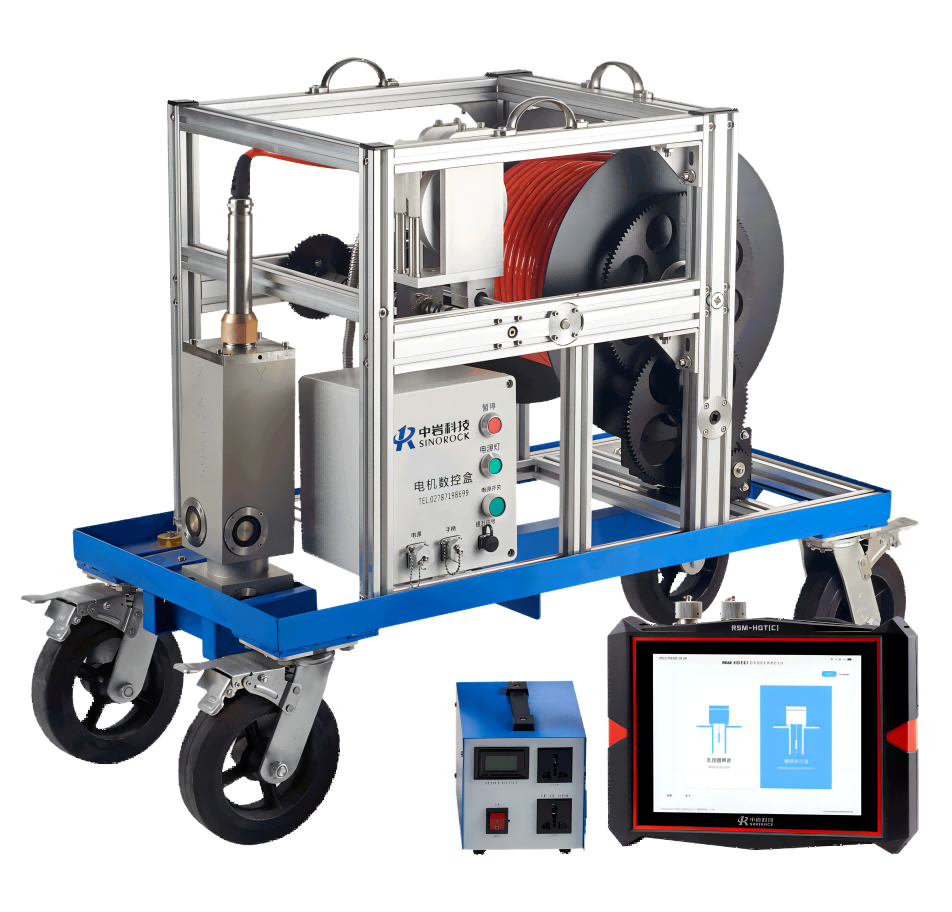

3、线缆采用加强纤维材料，提升机械部分采用分离式设计，结构稳定，体积和重量大为减轻，工程现场调运方便；

4、超声探头盲区小，功率大，适应能力强。探头最小可探测孔径（槽宽）600mm，最大可探测孔径（槽宽）8000mm，最大泥浆比重可达1.4，适合几乎所有工程成孔成槽的检测；

5、系统具有自校正功能，根据孔口孔径值或槽口宽度值，自动对测试系统进行校准，保证测试结果准确可靠；

6、输出结果内容丰富，直观准确。现场检测完成后，实时输出两个剖面影像图、XX’和YY’剖面偏离曲线图和数表（包括每个测点的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度）；

7、可输出三维成孔情况效果图；

8、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；

9、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；

10、IP65级防尘防水设计，无惧恶劣环境；

11、实时监控无线上传，支持4G、WiFi方式，实现智能云检测；

12、内置4G模块，可实现软件在线一键升级；

13、9mm超薄大容量电池，电池可拆卸，保证野外工作不间断；

14、软件全新升级，操控界面更友好、便捷。

性能指标：

标准配置：

可选配件：
