RSM-RLT(C) 钢筋笼长度测试仪
产品简介:
RSM-RLT(C)钢筋笼长度测试仪是一款由中岩科技自主研发设计的基于磁测井法测试钢筋笼长度的设备,设计精美,界面友好,操作简单。能够实现快速、可重复的钢筋笼长度检测。适用于利用磁测井法来测试钢筋笼长度的各种检测规范。
产品用途:
Ø检测混凝土灌注桩中钢筋笼的埋设长度
Ø检测预应力管桩长度及接缝位置情况
符合规范:
《江苏省工程建设标准-灌注桩钢筋笼长度检测技术规程》(DGJ32/TJ60-2007)
《浙江省工程建筑规范-基桩钢筋笼长度磁测井法探测技术规程》(DB33∕T1094-2013)
《广东省交通运输行业标准-钢筋混凝土灌注桩钢筋笼长度检测技术指南(试行)》(GDJTG/T G01-2014)
《天津市建筑基桩检测技术规程》(DB/T29-38-2015)
《福建省工程建设地方标准-磁测井法测试基桩钢筋笼长度技术规程》(DBJ/T13-235-2016)
《既有建筑地基基础检测技术标准》(JGJ/T 422-2018)
《混凝土中钢筋检测技术标准》(JGJ/T 152-2019)
技术特点:
1、采用高速AD采集芯片,保证了采集的信号的高速率,现场检测效率高,保证了采集信号的质量;
2、采用高精度三维磁阻探头,对较弱信号的补偿,使得实时采集数据直观、准确显示,现场检测便于判读钢筋笼长度;
3、主机系统稳定可靠。主机采用低功耗嵌入式系统设计,软件系统基于Linux 设计,系统稳定可靠;主机配备可拆卸锂电池,独立供电,可有效防止测试过程中因电力中断导致的测试数据丢失;
4、主机及绞车体积小、重量轻,携带方便、便于操作。
5、工业级电容触摸屏,触感柔和,操作流畅精准,适应强光环境;
6、机身采用工程塑胶ABS+PC、耐高温阻燃材料,抗冲击性能高;
7、IP65级防尘防水设计,无惧恶劣环境;
8、内置4G模块,可实现软件在线一键升级;
9、9mm超薄大容量电池,电池可拆卸,保证野外工作不间断;
10、软件全新升级,操控界面更友好、便捷。
配套软件特点:
1、全面兼容Win7/Win8/Win10操作系统;
2、可生成.doc与.pdf格式文档,兼容office与wps;
3、表头栏目可自定义,适应各种报告需求;
4、界面友好,操作简单
软件界面:
现场采集界面

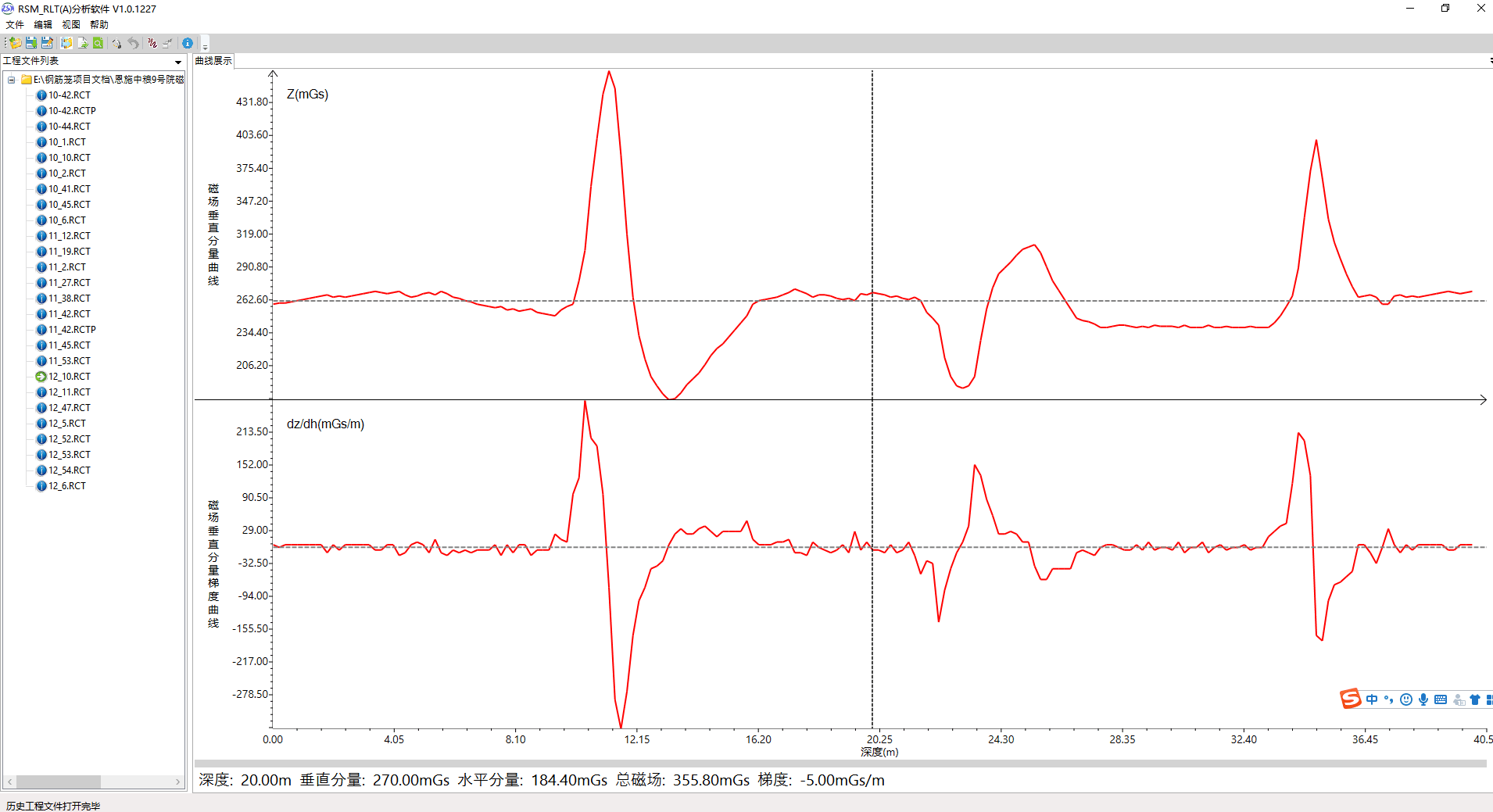

分析界面
性能指标:
RSM-RLT(C) |
|||
机壳 |
高强度工程塑料 |
主控系统 |
低功耗嵌入式系统 主频≥1GHz 内存:1G |
显示方式 |
8.4寸液晶显示屏 分辨率:800×600 |
传感器分辨率 |
优于50nT(0.5mGauss) |
操控模式 |
电容触摸屏 |
采样频率 |
20次/秒 |
存储模式 |
电子硬盘 16G |
浮点放大倍数 |
1~100 |
数据导出 |
USB |
A/D转换精度 |
16位(并行) |
供电模式 |
可拆卸锂电池 |
深度分辨率 |
小于0.1cm |
工作时长 |
大于6小时 |
最大测试深度 |
150米 |
深度误差 |
优于0.5%FS |
探头外壳尺寸 |
Ф40*220mm |
探头外壳材质 |
铜 |
采集方向 |
双向采集 |
传感器类型 |
三轴磁阻传感器 |
最小采样间隔 |
50mm |
传感器量程 |
±200000nT (±2000mGauss) |
探头 |
可拆卸 |
传感器精度 |
优于100nT(1mGauss) |
外形尺寸 |
265×200×56mm |
环境湿度 |
85%RH |
重量 |
2kg |
工作温度 |
-10℃~+55℃ |
|
|

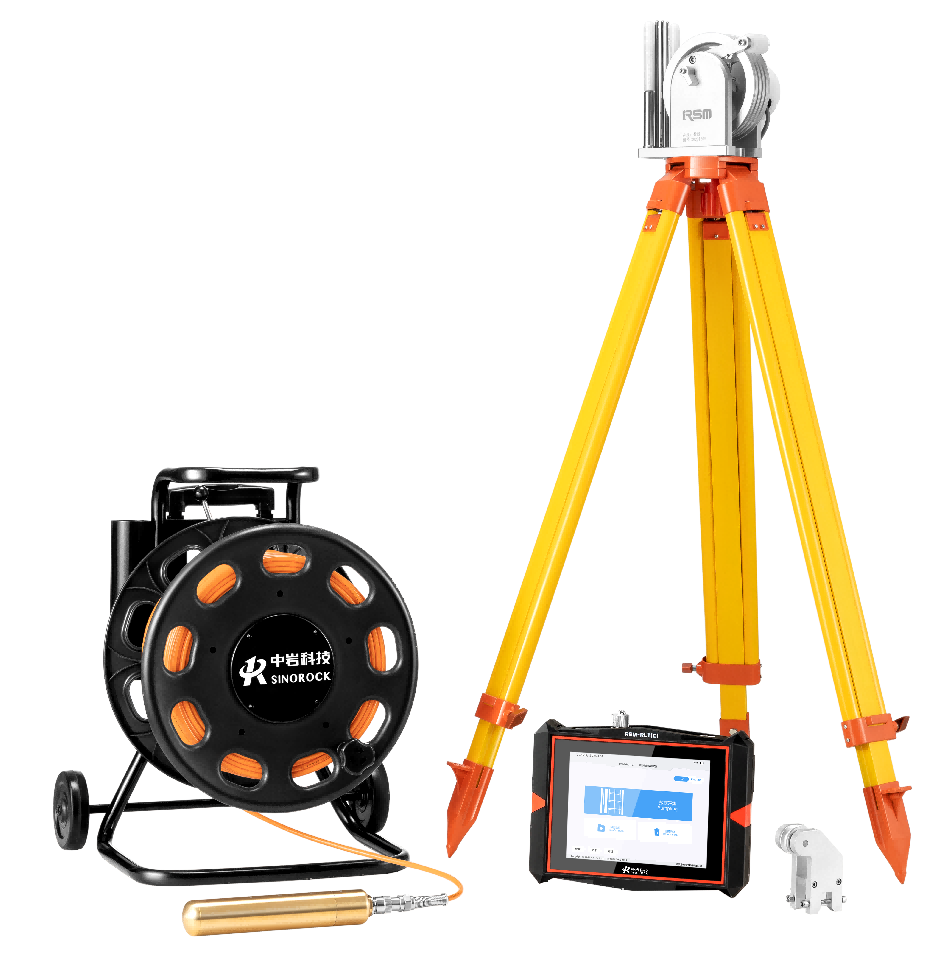

标准配置:
序号 |
名 称 |
数 量 |
规格型号 |

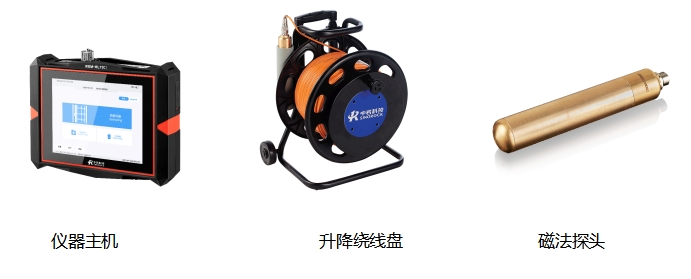

1 |
钢筋笼长度测试仪 |
1 |
RSM-RLT(C) |
2 |
升降绕线盘 |
1 |
电缆100m |
3 |
磁法探头 |
1 |
|
4 |
孔口导向轮 |
1 |
|
5 |
深度计数器 |
1 |
|
6 |
深度计数器连接电缆 |
1 |
10m |
7 |
电源充电器 |
1 |
8.4V 5A |
8 |
黄色手提箱 |
1 |
280A |
9 |
工具包 |
1 |
内含U盘,触摸笔,卷尺,电池安装扳手 |
10 |
6芯通讯电缆 |
1 |
5m |
11 |
三脚架 |
1 |
|
