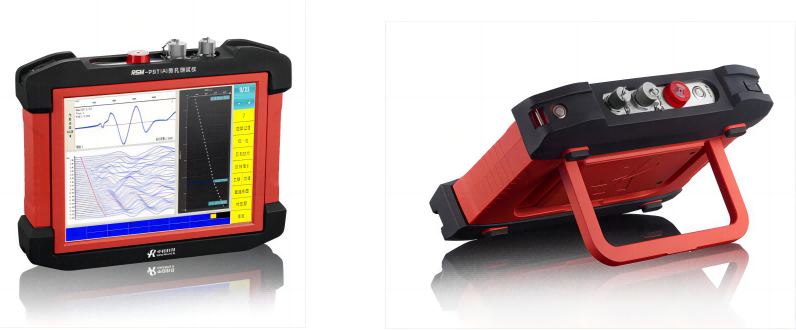

RSM-PST(A) 旁孔测试仪
型 号：RSM-PST(A)
原产地：国产
用 途：基桩桩长、桩身平均波速、桩底持力层波速检测，评估基桩桩长、桩身平均波速是否满足设计要求
RSM-PST(A) 旁孔测试仪
产品用途：
Ø基桩桩长、桩身平均波速、桩底持力层波速检测，评估基桩桩长、桩身平均波速是否满足设计要求
符合规范：
《既有建筑地基基础检测技术标准》JGJ/T 422-2018
河北省工程检测地方标准《既有建筑地基基础检测技术规程》DB 13（J）/T189—2015
浙江省工程建设标准《基桩完整性检测技术规程》DB 33/T 1127 -2016
技术特点：
1、独创瞬时浮点结合全程浮点放大技术，高信噪比电路设计，兼顾强、弱信号的不失真采集；
2、可拆卸锂电池，可另配备用电池，保障野外工作不间断；
3、高强度工程塑料机壳，结构牢固，重量轻，美观耐用；
4、12.1寸大屏幕显示，现场信号观察清晰；
5、主机触摸屏操作，界面友好，操作简单，支持中英文双语操作；
6、标准USB接口，U盘导出数据；
7、配备旁孔测试探头，贴壁效果好，信号质量高；
8、现场可进行基桩桩长、桩身平均波速、桩底持力层波速等分析判定功能；
9、屏幕亮度可调，适合在各种光照条件下使用；
10、背景颜色和时程曲线颜色可调，满足客户需求；
11、采用嵌入式系统，开关机快速，抗病毒侵扰。
性能指标：
型号：RSM-PST(A) |
|||
显示方式 |
12.1寸真彩液晶显示屏（背光可调） |
频率带宽 |
0.1～4000 Hz |
存储量 |
16G电子硬盘 |
供电模式 |
可拆卸锂电池，支持座充 续航时间≥6h |
信号采集方式 |
有线 |
操作模式 |
触摸屏 |
主控系统 |
低功耗嵌入式系统 主频：≥1GHz 内存：512M |
通道数 |
外触发通道1个 采样通道3个 |
采样间隔 |
5～20000μs连续可调 |
触发方式 |
外触发 |
放大倍数 |
最大100000倍 |
触发电平 |
七档可选 |
记录长度 |
1 k、2k、4k、8k五档可调 |
工作温度 |
-20～+55℃ |
A/D采样精度 |
24位瞬时浮点 |
机壳 |
高强度工程塑料 |
系统噪声电压 |
＜10μV |
外形尺寸 |
340×270×73 mm |
动态范围 |
≥100 dB |
重量 |
2.0 kg（含锂电池） |
数据导出方式 |
USB |
|
|
标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
旁孔测试仪 |
1 |
RSM-PST(A) |
2 |
平头速度计及连接电缆 |
1 |
15米 |
3 |
杠杆式井中三分量检波器（含配重块） |
1 |
直径50mm，304不锈钢壳体 |
4 |
杠杆式井中三分量检波器电缆(含绕线盘） |
1 |
100米 |
5 |
扳手 |
1 |
|
6 |
主机绕线盘通讯电缆（6芯插头） |
1 |
3米 |
7 |
电源充电器 |
1 |
8.4V 5A |
8 |
工具包 |
1 |
内含U盘、触摸笔、卷尺、电池安装扳手 |
9 |
黄色拉杆箱 |
1 |
|
选购配件：
序号 |
项 目 |
规 格 |
备 注 |
1 |
杠杆式井中三分量检波器电缆 |
60米 |
含绕线盘 |
2 |
杠杆式井中三分量检波器电缆 |
100米 |
含绕线盘 |
3 |
杠杆式井中三分量检波器 |
直径50mm |
304不锈钢壳体，含配重块 |
4 |
平头速度计及连接电缆 |
15米 |
|
