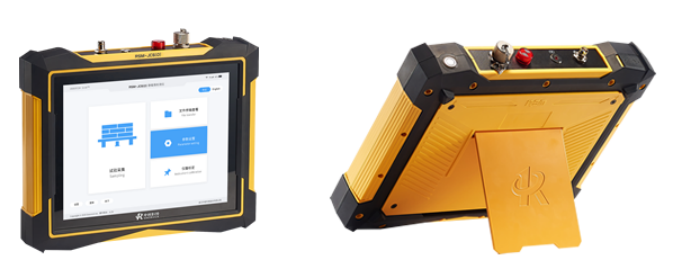

RSM-JC6(D) 静载荷测试仪
型 号：RSM-JC6(D)
原产地：国产
用 途：是一款智能静载荷测试设备，自动化程度高，可轻松应对各种检测环境；主机可无线遥控数据盒，并可实现同时控制三个测点进行试验。可通过手机远程镜像控制主机进行远程操作，采用引导式操作设计，软件嵌入国内外多种试验方法和规范，操作简单，安全可靠。
RSM-JC6(D) 静载荷测试仪
产品简介：
RSM-JC6(D)静载荷测试仪是一款智能静载荷测试设备，自动化程度高，可轻松应对各种检测环境；主机可无线遥控数据盒，并可实现同时控制三个测点进行试验。可通过手机远程镜像控制主机进行远程操作，采用引导式操作设计，软件嵌入国内外多种试验方法和规范，操作简单，安全可靠。
产品用途：
Ø 基桩（单桩、群桩）抗压静载荷试验
Ø 基桩、锚桩、锚杆抗拔静载荷试验
Ø 基桩（单桩、群桩）水平静载试验
Ø 平板载荷（浅层、深层、岩基、复合地基、孔底抗压）试验
Ø 自平衡法静载荷试验
Ø 锚杆载荷试验（锚杆基本试验、蠕变试验、验收试验、持有荷载试验、抗拔试验）
符合规范：
《建筑基桩检测技术规范》（JGJ 106-2014）
《建筑地基基础工程施工质量验收规范》（GB 50202-2018）
《建筑地基基础设计规范》（GB 50007-2011）
《建筑地基处理技术规范》（JGJ 79-2012）
《建筑地基检测技术规范 》（JGJ 340-2015）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《电力工程地基处理技术规程》（DLT 5024-2020）
《公路工程地质原位测试规程》(JTG 3223-2021)
《铁路工程基桩检测技术规程》（TB 10218-2019）
《基桩静载试验 自平衡法》（JTT38-2009）
《水运工程地基基础试验检测技术规范》 （JTS 237-2017）
《建筑基桩自平衡静载试验技术规程》（JGJ/T 403-2017）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
《岩土锚杆（索）技术规程》（CECS 22:2005）
《锚杆检测与监测技术规程》（JGJ/T 401-2017）
《高压喷射扩大头锚杆技术规程》（JGJ/T 282-2012）
《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）
《建筑地基基础设计规范》 (GB 50007-2011)
《建筑基坑支护技术规程》（JGJ 120-2012）
《建筑边坡工程技术规范》（GB 50330-2013）
技术特点：
全新绝对式位移传感器（无线/有线）
1、无线通讯距离不低于50m；
2、高精度，带数显，可显示电量、联网状态、位移值等多种信息；
3、超低功耗设计，可不间断工作超过15天，并可外接充电宝工作；
4、IP67级防水，泡水条件下仍可正常使用；
5、断电位移数据不丢失，变形数据可追溯；
6、有线位移传感器为一体式，且无需供电，现场使用更稳定可靠。
远距离无线操作，且可e+方式操控主机
1、主机、数控盒可远距离组网操控，无线距离超过1000m；
2、在联网状态下，手机可通过APP远程镜像控制仪器主机，使检测人员远离复杂、危险的现场环境，，真正实现仪器的智能化；
3、可实现一个主机控制三个测点进行试验。
新一代屏显数控盒
1、数控盒内置高精度GPS/北斗模块，可远程查看数控盒位置，保障现场试验点精准定位；
2、数控盒可实时查看位移、压力测试值，方便与传感器显示结果对比；
3、可显示电源缺相、报警提示等信息，辅助对现场操作进行及时指导和预警；
4、由现场电源直接供电，无需单独电源。
完美兼容主流外接设备
1、兼容多种测力方式：可通过压力传感器换算千斤顶出力，也可配置单个或多个荷重传感器直接记录千斤顶出力。
2、兼容多种油泵：兼容市面上主流油泵，也可配备交流/直流全自动油泵使用，无需换向从而实现全自动试验。
第6代高端主机
1、主机支持4G、wifi、蓝牙多种方式数据上传；
2、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；
3、IP65级防尘防水设计，无惧恶劣环境。
4、主机配备可拆卸锂电池，可外接电源供电，保证试验过程中不断电。
软件特点：
1. 采集软件支持在在线升级，安全方便；
2. 精心设计界面，观察、详表、总表界面可手动或自动切换显示；
3. 观察界面直接查看位移、压力实时数据，不受试验未开始、暂停、调表因素影响；
4. 软件具备自动恢复试验，自动恢复上传，智能判断桩顶是否破坏、可对报警参数进行调整功能；
5. 对于一台主机同时控制三个数控盒进行试验，软件智能切换显示；
6、采集支持锚杆载荷试验、桩和地基试验切换试验，且采集软件中支持维持荷载法、单循环法、多循环试验数据及曲线的显示；
7、分析软件具有曲线标记、标注、定位功能；报告可直接输出到Excel、Word、图片等多种模式。
性能指标：
型号：RSM-JC6(D) |
|||
显示模式 |
12.1寸高亮度真彩液晶屏 分辨率：1024X720 （背光可调） |
输入/输出接口 |
USB |
操作方式 |
电容触摸（屏幕可锁） |
供电模式 |
交流电、可拆卸锂电池 |
数据备份 |
自动备份 |
功率 |
≤20W |
存储量 |
16G电子硬盘 |
工作温度 |
-20～+55℃ |
通讯方式 |
无线 / 有线 |
环境湿度 |
≤85% |
无线通讯距离 |
≥1000m |
外形尺寸 |
340*275*65 mm |
无线测控测点数量 |
3个 |
重量 |
3.1kg(含锂电池) |
RSM-JC数据盒 |
|||
位移测试通道 |
8道 |
||
位移量程 |
单次量程50mm，可多次累加测量 |
||
位移测试精度 |
误差不大于0.1%FS |
||
位移分辨率 |
不低于0.01mm |
||
位移供电 |
有线位移传感器由数控盒直接供电，无线位移传感器自带可充锂电池。 |
||
荷载测试通道 |
1道压力/1道荷重/8道荷重 |
||
压力/荷重量程 |
0～70MPa/0-100000kN |
||
压力/荷重测试精度 |
0.5%FS/0.4%FS/0.25%FS |
||
油泵控制方式 |
智能开关控制器 |
||
输入电源 |
AC: 220V / 380V DC: 指定锂电池 |
||

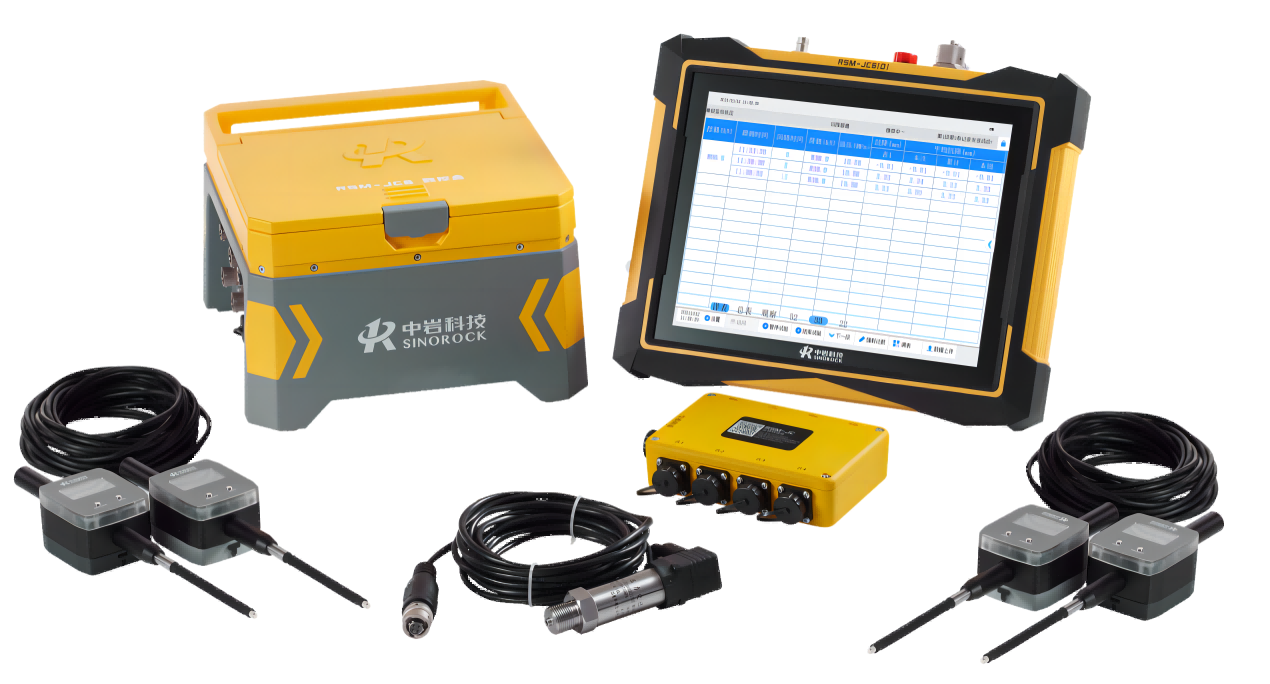

标准配置（有线版）：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
静载荷测试仪 |
1 |
RSM-JC6(D) |
2 |
JC6数控盒 |
1 |
RSM-JC6 |
3 |
JC位移转接盒 |
1 |
8通道 |
4 |
位移转接线 |
1 |
5m |
5 |
静载通讯连接电缆 |
1 |
20m |
6 |
控载通讯电缆 |
1 |
5m |
7 |
位移传感器 |
6 |
|
8 |
磁性表座 |
6 |
专用型 |
9 |
压力传感器 |
1 |
ST3000 0.5级 |
10 |
压力传感器连接电缆 |
1 |
5m |
11 |
数控盒电源输入线（4芯3米母头） |
2 |
|
12 |
数控盒电源输出线（4芯3米公头） |
1 |
|
13 |
吸盘天线 |
3 |
433MHz |
14 |
三通四件套 |
1 |
|
15 |
快速接头 |
1 |
|
16 |
GPS天线 |
1 |
|
17 |
380V电源插头插座 |
1 |
GNT16(440V/16A) |
18 |
380V空开 |
1 |
c25(400V/25A) |
19 |
电源适配器 |
1 |
12V 5A |
20 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手 |
21 |
仪器箱 |
2 |
主机箱、配件箱各一个 |
标准配置（无线版）：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
静载荷测试仪 |
1 |
RSM-JC6(D) |
2 |
JC6数控盒 |
1 |
RSM-JC6 |
3 |
静载通讯连接电缆 |
1 |
20m |
4 |
控载通讯电缆 |
1 |
5m |
5 |
无线位移传感器 |
6 |
RSM-JCW |
6 |
磁性表座 |
6 |
专用型 |
7 |
压力传感器 |
1 |
ST3000 0.5级 |
8 |
压力传感器连接电缆 |
1 |
5m |
9 |
数控盒电源输入线（4芯3米母头） |
2 |
|
10 |
数控盒电源输出线（4芯3米公头） |
1 |
|
11 |
吸盘天线 |
3 |
433MHz |
12 |
三通四件套 |
1 |
|
13 |
快速接头 |
1 |
|
14 |
电源适配器 |
1 |
12V 5A |
15 |
TYPE-C充电线 |
1 |
1分5（含充电头） |
16 |
GPS天线 |
1 |
|
17 |
380V电源插头插座 |
1 |
GNT16(440V/16A) |
18 |
380V空开 |
1 |
c25(400V/25A) |
19 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手 |
20 |
仪器箱 |
2 |
主机箱、配件箱各一个 |
增加一测控单元标配（有线版）：
序号 |
名称 |
数量 |
备注 |
1 |
RSM-JC6数控盒 |
1只 |
|
2 |
RSM-JC6位移转接盒 |
1个 |
8通道 |
3 |
位移传感器 |
4个 |
|
4 |
位移转接线 |
1根 |
5m |
5 |
数控盒电源输入线（4芯3米母头）) |
2根 |
|
6 |
数控盒电源输出线（4芯3米公头） |
1根 |
|
7 |
磁性表座 |
4个 |
专用型 |
8 |
压力传感器 |
1套 |
含线缆 |
9 |
快速接头 |
1个 |
含三通 |
10 |
吸盘天线 |
1根 |
|
11 |
GPS天线 |
1根 |
|
12 |
380V电源插头插座 |
1个 |
GNT16(440V/16A) |
13 |
380V空开 |
1个 |
c25(400V/25A) |
14 |
配件箱 |
1个 |
增加一测控单元标配（无线版）：
序号 |
名称 |
数量 |
备注 |
1 |
RSM-JC6数控盒 |
1只 |
|
2 |
无线位移传感器 |
4个 |
含充电器及一分五TYPE-C充电线 |
3 |
数控盒电源输入线（4芯3米母头）) |
2根 |
|
4 |
数控盒电源输出线（4芯3米公头） |
1根 |
|
5 |
磁性表座 |
4个 |
专用型 |
6 |
压力传感器 |
1套 |
含线缆 |
7 |
快速接头 |
1个 |
含三通 |
8 |
吸盘天线 |
1根 |
|
9 |
GPS天线 |
1根 |
|
10 |
380V电源插头插座 |
1个 |
GNT16(440V/16A) |
11 |
380V空开 |
1个 |
c25(400V/25A) |
12 |
配件箱 |
1个 |
选购配件：
序号 |
项 目 |
规 格 |
用途 |
|||
1 |
交流超高压泵站 |
70Mpa |
BZ70-0.4-卸-10L |
|
||
BZ70-1-卸4-20L |
|
|||||
BZ70-1-卸4-50L |
|
|||||
63Mpa |
BZ63-2.5-卸4-50L |
|
||||
2 |
双作用手动泵 |
63Mpa |
SYB-4-7 |
|
||
3 |
交流全自动泵 |
70Mpa |
QZD70-0.4卸1S10 |
|
||
QZD70-1.0卸2S20 |
|
|||||
QZD70-1.0卸4S20 |
|
|||||
QZD70-1.0卸2S50 |
|
|||||
QZD70-1.0卸4S50 |
|
|||||
63Mpa |
QZD63-2.5卸2S50 |
|
||||
QZD63-2.5卸4S50 |
|
|||||
4 |
60V直流全自动油泵 |
70Mpa |
QZD70-0.4卸1Z10 |
|
||
QZD70-1.0卸2Z20 |
|
|||||
QZD70-1.0卸4Z20 |
|
|||||
QZD70-1.0卸2Z50 |
|
|||||
QZD70-1.0卸4Z50 |
|
|||||
5 |
分离式千斤顶 |
50t |
QF50--20 |
|
||
100t |
QF100--20 |
|
||||
200t |
QF200--20 |
|
||||
320t |
QF320--20 |
|
||||
500t |
QF500--20 |
|
||||
630t |
QF630--20 |
|
||||
6 |
一泵四顶卸载阀 |
|
|
|||
7 |
高压油管 （含接头）
|
3米 |
|
|||
6米 |
|
|||||
|
9米 |
|
||||
12米 |
|
|||||
15米 |
|
|||||
8 |
变频流量控制器 |
2.2kw |
|
|||
9 |
JC6数控盒 |
|
|
|||
10 |
JC6位移转接盒 |
4通道 |
|
|||
11 |
JC6位移转接盒 |
8通道 |
|
|||
12 |
JC6荷重转接盒 |
|
|
|||
13 |
位移传感器 |
有线 |
|
|||
14 |
无线位移传感器 |
RSM-JCW |
|
|||
15 |
调频式位移传感器 |
行程50mm |
|
|||
16 |
磁性表座 |
专用型 |
|
|||
17 |
压力传感器 |
ST3000 0.5级 |
|
|||
18 |
锂电瓶 |
60V/55AH |
|
|||
19 |
锂电瓶充电器 |
60V/8A |
|
|||
20 |
全自动油泵连接线 |
5m |
|
|||
21 |
穿心千斤顶 |
10t(φ27) |
ZLQF(YCW10B) |
用于锚杆载荷试验 |
||
20t(φ34) |
ZLQF(YCW20B) |
|||||
30t(φ45) |
ZLQF(YCW30B) |
|||||
50t（φ60） |
ZLQF(YCW50B) |
|||||
100t（φ78） |
ZLQF(YCW100B) |
|||||
200t（φ120） |
ZLQF(YCW200B) |
|||||
300t(φ145) |
ZLQF(YCW300B) |
|||||
500t(φ196) |
ZLQF(YCW500B) |
|||||
- 2023-12-26RSM-JC6(D) 静载荷测试仪
