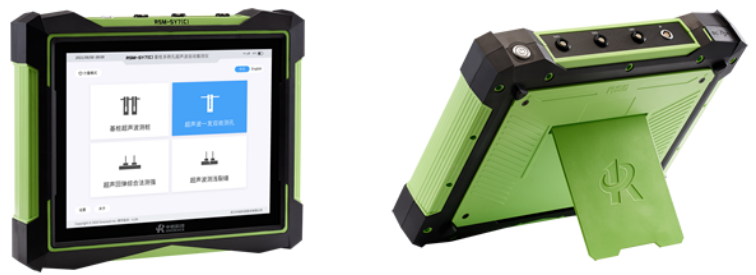

RSM-SY7(C) 基桩多跨孔超声波自动循测仪(三通道)
型 号：RSM-SY7(C)
原产地：国产
用 途：RSM-SY7(C) 基桩多跨孔超声波自动循测仪采用全新的控制技术，自发自收速度更快，检测效率更高，一次可完成3管桩3个剖面检测。
RSM-SY7(C) 基桩多跨孔超声波自动循测仪(三通道)
产品简介：
RSM-SY7(C) 基桩多跨孔超声波自动循测仪采用全新的控制技术，自发自收速度更快，检测效率更高，一次可完成3管桩3个剖面检测。标配增强型换能器，匹配改进后的全自动判读算法，信号强判读准，让检测更加轻松高效。
产品用途：
Ø 基桩声波透射法完整性检测
Ø 混凝土裂缝深度检测
Ø 混凝土超声回弹综合法强度检测
Ø 地质勘察岩体纵波波速测试
Ø 隧道岩体松动圈检测
Ø 非金属材料动弹性力学参数测试
Ø 地下连续墙完整性检测
Ø 超声波测不密实区和空洞
符合规范：
《建筑基桩检测技术规范》（JGJ 106-2014）
《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《铁路工程基桩无损检测规范》（TB 10218-2019）
《超声回弹综合法检测混凝土强度技术规程》（CECS 02:2005）
《超声法检测混凝土缺陷技术规程》（CECS 21:2000）
《铁路工程结构混凝土强度检测规程》（TB 10426-2004）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
《水运工程混凝土结构实体检测技术规程》（JTS 239-2015）
《水运工程地基基础试验检测技术规程》（JTS 237-2017）
技术特点：
1、自研多通道自发自收基桩剖面全组合超声波检测，已获多项发明专利授权；
2、自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成三管三剖面全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度；
3、每个剖面测试波形各自可控调节增益延迟；
4、可自动搜索首波位置、自动调整放大倍数；
5、采用12.1寸超大真彩液晶显示屏，现场可同时清晰的观测测试波形、波列、波速、波幅等信息，测试过程中整桩质量一目了然；
6、测点移距1～50cm可调，无漏点，无需重复测试；
7、自动计数提升装置连接方便、快捷，最大提升速度可达60 m/min，提升深度最小分辨率 1cm；
8、采用全新无线深度计数器，无线传输距离大于8米，IP65级防尘防水，续航持久，并设计Type-C充电口，支持充电宝边充边用；
9、配备万向管口滑轮，高精度四轴承不锈钢设计，拉线丝滑不卡顿，操作方便、耐用；
10、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；
11、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；
12、IP65级防尘防水设计，无惧恶劣环境；
13、实时监控无线上传，支持4G、WiFi方式，实现智能云检测；
14、内置4G模块，可实现软件在线一键升级；
15、9mm超薄大容量电池，电池可拆卸，保证野外工作不间断；
16、软件全新升级，操控界面更友好、便捷。
性能指标：
型号：RSM-SY7(C) |
|||
显示模式 |
12.1寸高亮度真彩液晶屏 分辨率：1280×768 （背光可调） |
增益精度 |
0.5dB |
操作方式 |
电容触摸 |
频带宽度 |
1～500kHz |
储存模式 |
16G电子硬盘 |
声幅准确度 |
≤3% |
通讯方式 |
有线通讯 |
声时准确度 |
≤0.5% |
数据导出 |
USB |
接收灵敏度 |
≤10μV |
深度计数方式 |
自动计数 |
道间串扰 |
≤1/400 |
主控形式 |
低功耗嵌入式系统 主频：1GHz 内存：512M |
触发方式 |
信号触发 |
通道数 |
三个独立可控自发自收通道 |
数据上传方式 |
4G/WiFi/蓝牙 |
一次提升测试剖面 |
三个剖面 |
防护等级 |
IP65 |
扫描速度 |
≥20次循环/秒 |
工作温度 |
-20～+55℃ |
采样方式 |
同步自发自收 |
供电模式 |
可拆卸锂电池 电池容量：12000mAh 电池厚度：9mm 续航时间：≥7h |
采样间隔 |
0.1～200μS |
机壳 |
工程塑胶ABS+PC |
记录长度 |
0.5～4k |
外形尺寸 |
340×270×73mm |
发射电压 |
500V/1000V可调 |
重量 |
3.0kg（含锂电池） |
动态范围 |
≥100dB |
|
|
提升装置 |
|||
提升装置连接方式 |
有线/无线 |
记数方式 |
双向计数 |
无线传输距离 |
8m |
充电方式 |
Type-C充电口，支持充电宝边充边用 |
无线工作时间 |
≥30h |
防水等级 |
IP65 |
最小测点间距 |
1cm |
最大提升速度 |
1.0m/s |
外形尺寸 |
130*110*140mm |
重量 |
1.5 kg |

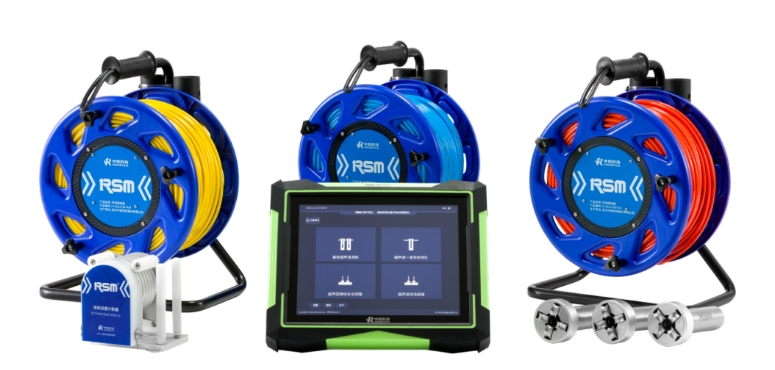

标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
基桩多跨孔超声波自动循测仪 |
1 |
RSM-SY7(C) |
2 |
一发一收跨孔换能器 |
3 |
100m（含三个单管绕线盘） |
3 |
无线深度计数器 |
1 |
兼容有线、无线 |
4 |
深度计数器连接电缆 |
1 |
10米 |
5 |
万向管口滑轮 |
3 |
|
6 |
三角架 |
1 |
|
7 |
电源充电器 |
1 |
8.4V 5A |
8 |
工具包 |
1 |
内含U盘、卷尺、电池安装扳手、十字起、SIM卡托套装、取卡镊子 |
9 |
仪器箱 |
1 |
|
10 |
配件箱 |
1 |
可选配件：
序号 |
项 目 |
规 格 |
备 注 |
1 |
一发一收跨孔换能器（含放大器） |
50米 |
岩石地质孔间波速测试用 |
2 |
一发双收单孔换能器 |
50米 |
岩石地质孔内波速测试用 |
100米 |
岩石地质孔内波速测试用 |
||
3 |
一发双收干孔换能器 |
20米 |
隧道松动圈测试用 |
4 |
夹心式横波平面声波换能器
|
50KHz |
横波测试、室内用 |
5 |
夹心式纵波平面声波换能器 |
50KHz |
纵波测试用 |
6 |
一发一收跨孔换能器 |
100m |
含绕线盘 |
7 |
无线深度计数器 |
|
兼容有线、无线 |
8 |
万向管口滑轮 |
|
|
9 |
绕线盘 |
|
