HT-GAP105PLUS三维隧道地质超前预报系统

型　号：HT-GAP105PLUS
原产地：

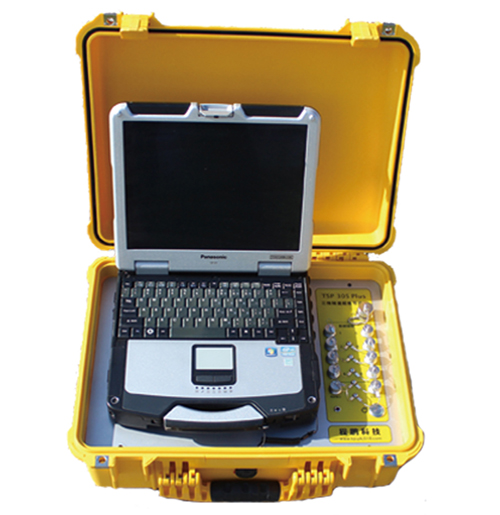

用　途：HT-GAP105PLUS三维隧道地质超前预报仪，采用主机、电脑分体式设计，电池续航、仪器结构等方面上均进行大幅的提升，防水、防尘、防震性能更强，采集、处理一体，可以现场出报告，用户还可自主选配笔记本工作站。

HT-GAP105PLUS三维隧道地质超前预报系统

规格说明：

为满足广大客户需求，推出升级版HT-GAP105PLUS三维隧道地质超前预报仪，采用主机、电脑分体式设计，电池续航、仪器结构等方面上均进行大幅的提升，防水、防尘、防震性能更强，采集、处理一体，可以现场出报告，用户还可自主选配笔记本工作站。

HT-GAP105PLUS 采用了与进口TSP303PLUS三维隧道超前预报系统类似的仪器配套、连接、操作方式，使操作人员能够快速上手该款超前预报仪，是TSP303的替代品。

重量	长度	宽度	高度
9.6kg	50cm	36cm	19cm

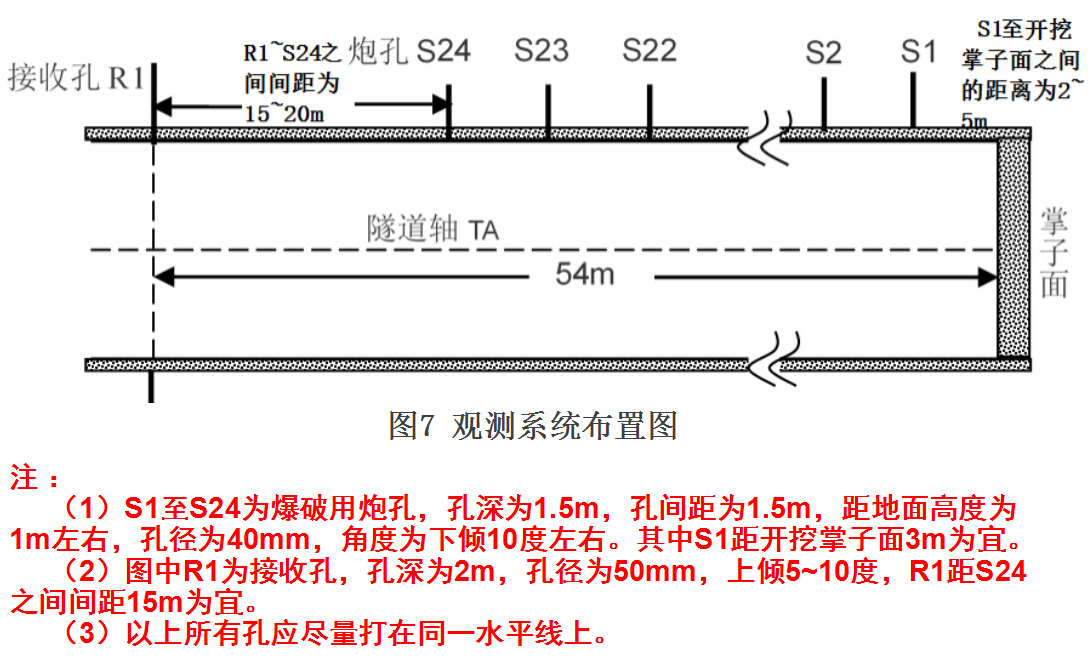

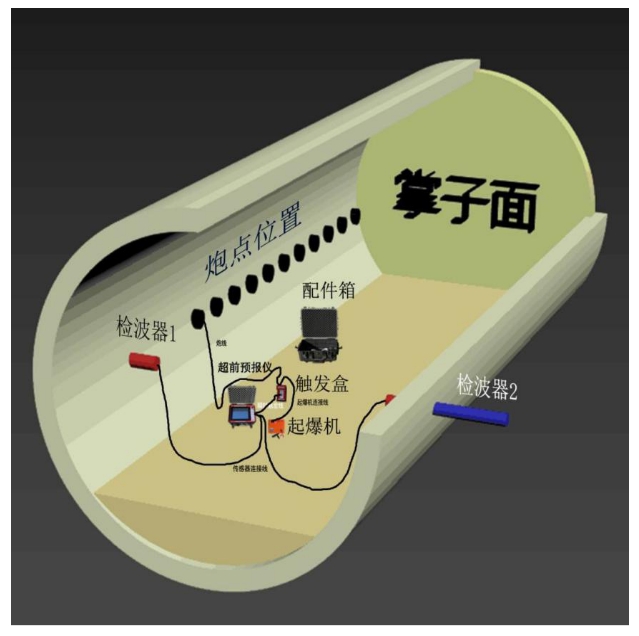

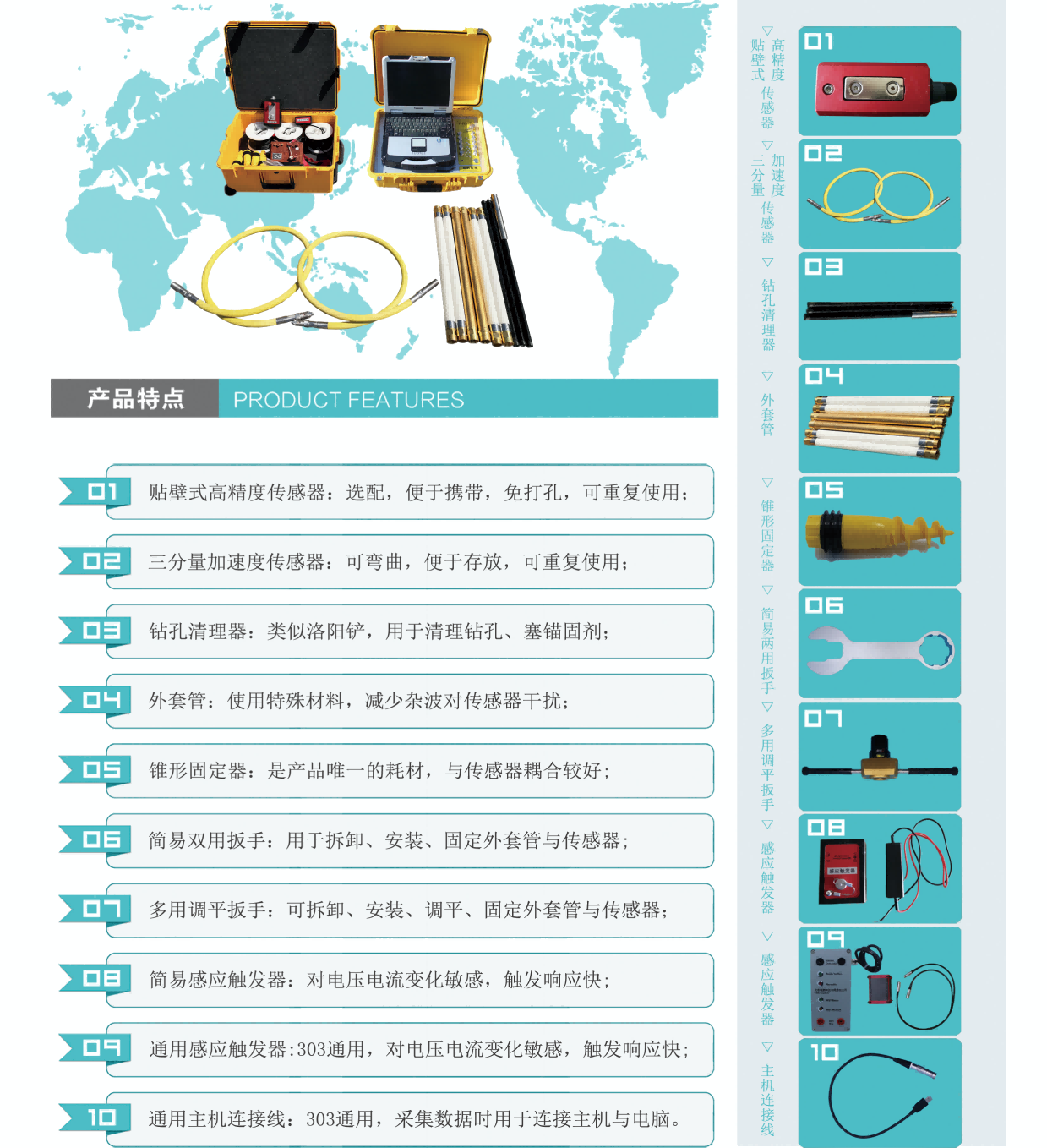

一、HT-GAP105PLUS 系统组成

⼆、HT-GAP105PLUS 原理

地震波在围岩内传播如遇到断层，其岩体的弹性模量特征变化将产⽣反射信号, HT-GAP105PLUS 通过评估接收到的信号以确定断层的空间位置。

三、HT-GAP105PLUS 独特优势

Ø HT-GAP105PLUS 产品向 TSP303PLUS 靠⻬，与其软硬件均可兼容，并进⾏各项改进，技术指标先进，达到国际先进⽔平；

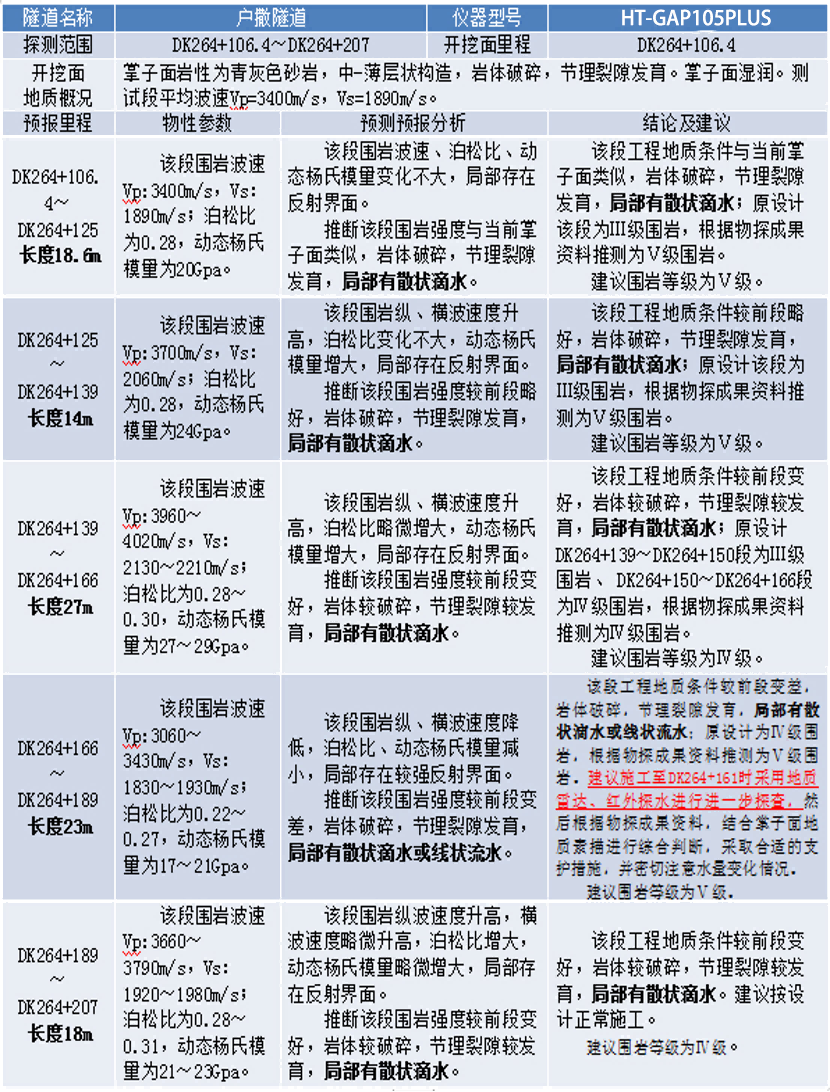

Ø ⽤于隧道开挖过程中掌⼦⾯前⽅岩体中各种结构⾯空间位置及富⽔程度探测，并提供隧道围岩分类等参数；

Ø 野外数据采集仪考虑到野外隧道⼯作的艰苦特点，HT-GAP105 系列主机设计坚固耐⽤，体积⼩巧，容易携带，降低⼯作强度；

Ø 节省时间，每次爆破记录时间仅需 30 分钟，整个量测循环（包括仪器清理）也只需 1～2h；

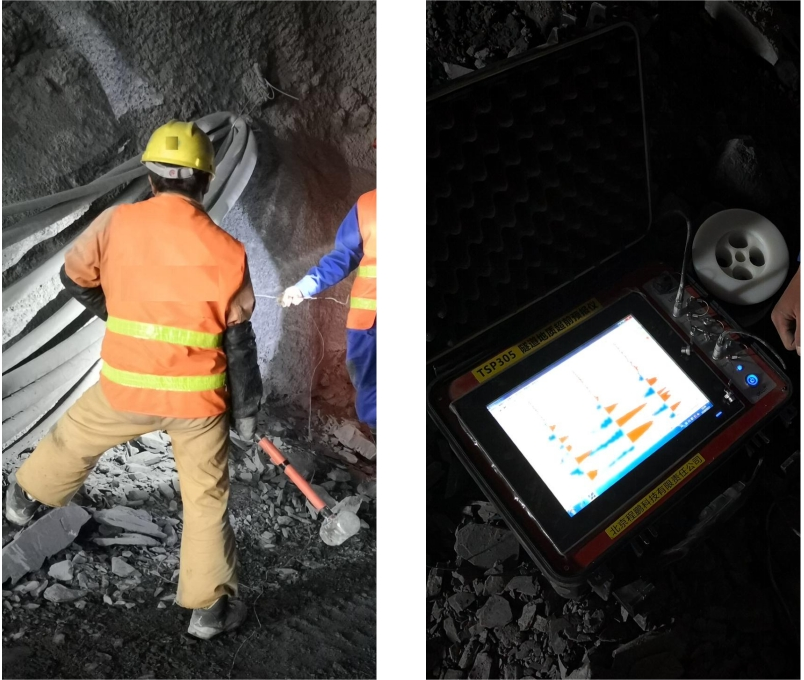

Ø 震源可以⽤⼤锤做震源激发，并且具有重复叠加功能，内置锤击同步模块，外置锤击同步器。（如有必要可以现场演示重复叠加功能），避免了炸药震源对⼯作地区的破坏性，克服了炸药噪⾳的⼲扰，效率⼤⼤提⾼，且节省⼈⼒。还可搭配⾃主研发的贴壁式⾼精度传感器使⽤，既携带，⼜可免去打孔环节，省去很多耗材，如套管，锚栓等。成本更低，效率更⾼。

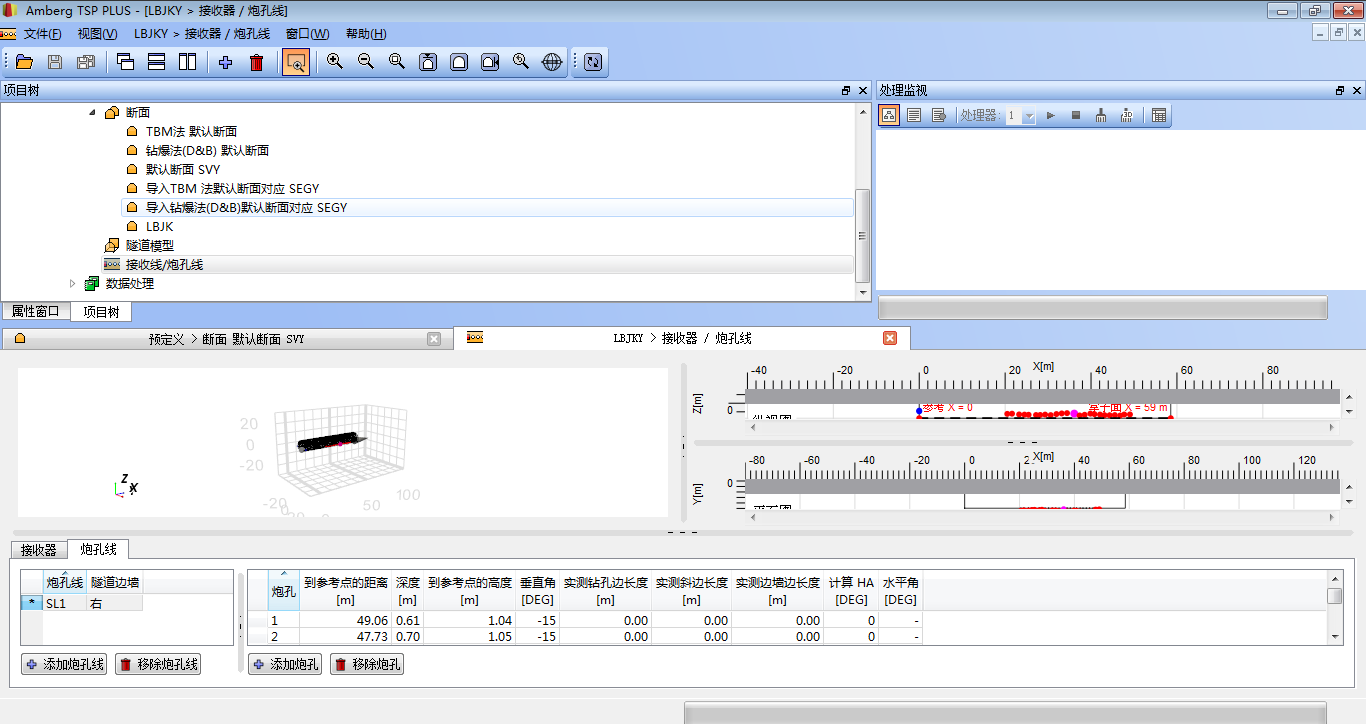

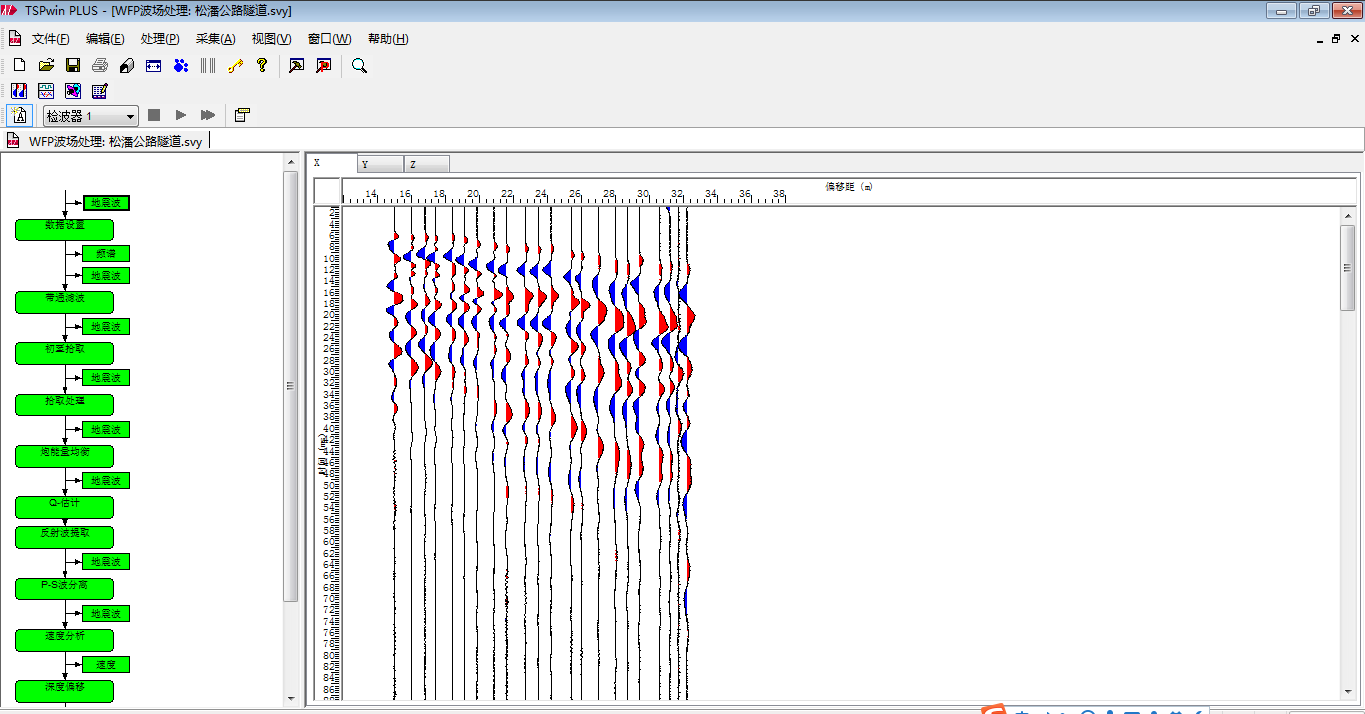

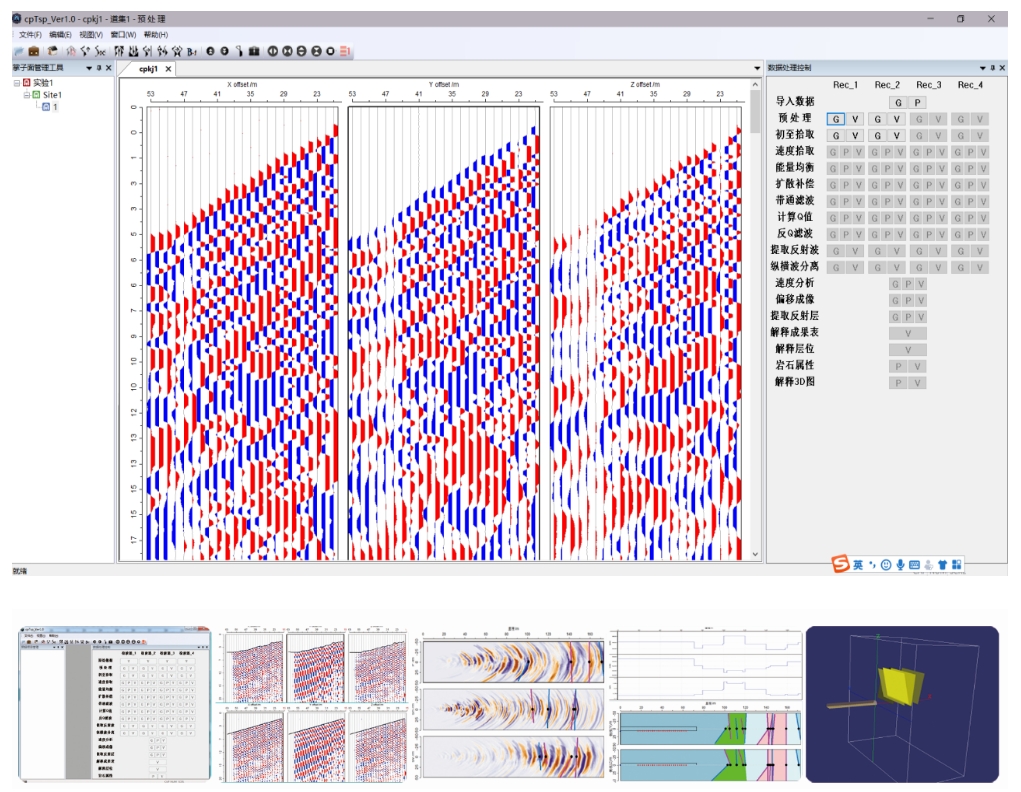

Ø 多套软件，为⽤户提供更多选择；

Ø 多功能性，仪器具有天然源⾯波采集功能，⽅便后期进⾏地表进⾏隧道⼤深度探测，配备天然源⾯波处理软件；

Ø 仪器界⾯触控，简洁友好，操作⽅便，容易上⼿；

Ø HT-GAP 是⽬前预报效果理想的⻓距离超前地质预报技术，能够准确预报隧道掌⼦⾯前⽅ 100～150m 范围内地质情况，在地质条件良好的硬岩隧道可达 200m 以上；

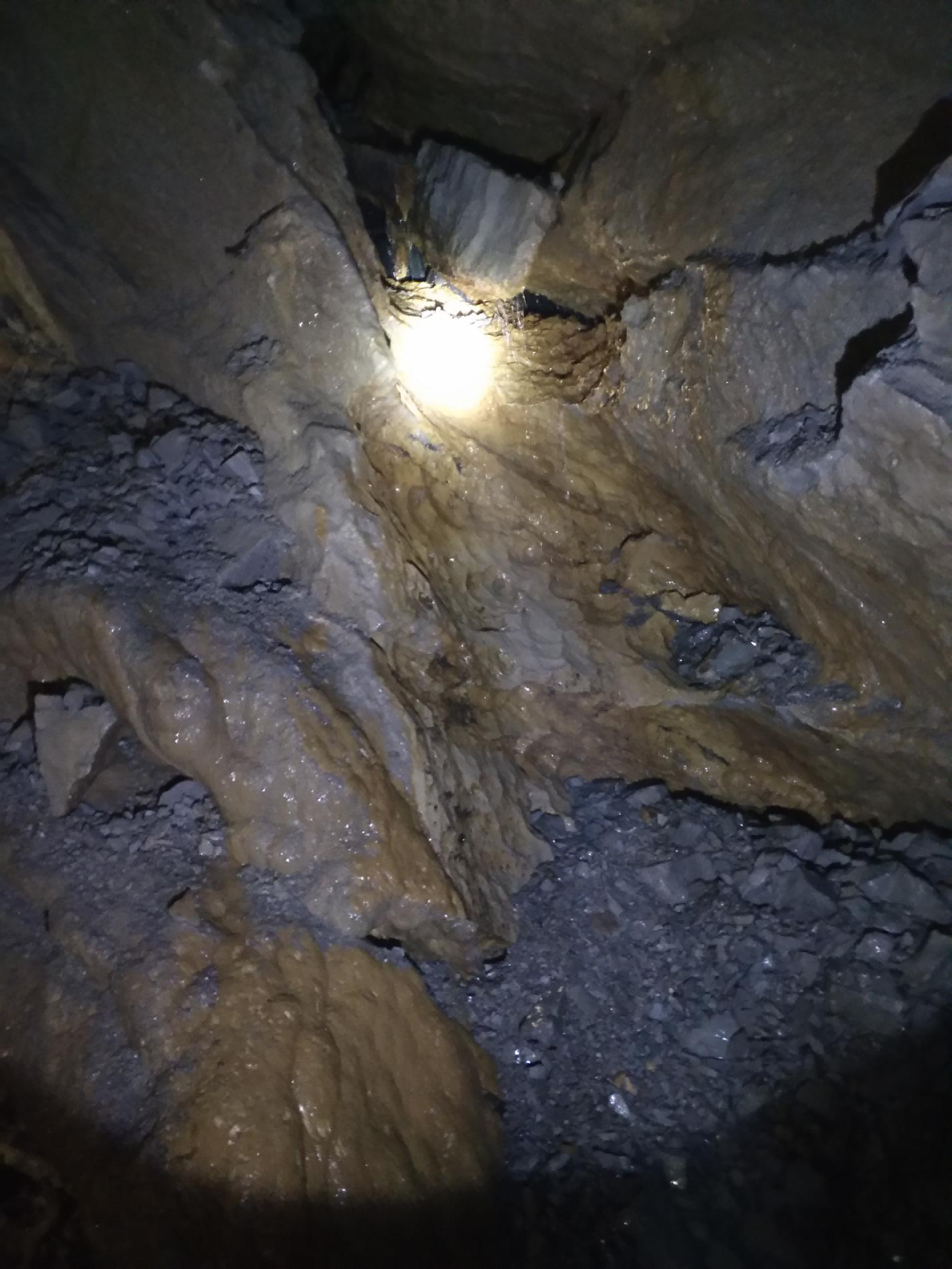

Ø 对岩溶、采空区、孤⽯等孤⽴地质体敏感，探测距离为 150m 左右；

Ø 采集系统具有连续⻓时间监控采集功能，可以在施⼯不间断的情况下，实时监测前⽅岩体完整性，可以连续采集 48 ⼩时以上；

Ø HT-GAP105 系列三维隧道地质超前预报系统的信号接收部分采⽤的是与进⼝ HT-GAP105PLUS 通⽤的探头、套管、锚栓，提⾼了信号采集的准确性与稳定性，并⾃主研发了简易版和通⽤版感应触发器，钻孔清理器，三⽤安装拆卸调平器等创新设备，提⾼了野外操作⽅便性与实⽤性。

四、HT-GAP105PLUS 主要参数

仪器系统主要技术指标

采集系统部分：
通道数	24道；
频带范围	0.001Hz~10kH；
前置放大	20dB（量程±1v）；
输入阻抗	80kΩ；
A/D 转换	24bit；
采样率	0.005ms~1.0ms（7档可选）；
采样长度	2k~任选（无限长时采集）；
动态范围	144dB；(120dB at )
道间抑制比	> 80dB； > 90
操作环境：
重量	9.6kg；
使用温度	-30~+60℃；
功耗	12V / 1.8A；
内置锂电池容量	DC12V/8AH ；
操作方式：
主机操作方式	野外采用触摸屏或者标准键盘操作
系统软件运行环境	WIN 7 或 WIN 10 操作系统
