C-ALS HD 空腔自动扫描激光系统

C-ALS HD 空腔自动扫描激光系统

型 号:C-ALS HD
原产地:美国Carlson公司
用 途:该新系统能够在地下空洞和崎岖不平的环境中进行360°扫描,用于察、测绘、风险评估等。C-ALS HD可通过76毫米钻孔部署,并提供通用的部署选项。C-ALS HD的扩展部署范围可达205米。

C-ALS HD 空腔自动扫描激光系统

卡尔森C-ALS HD是一个空腔自动扫描激光系统配备高清相机和874流明聚光灯。该新系统能够在地下空洞和崎岖不平的环境中进行360°扫描,用于观察、测绘、风险评估等。C-ALS HD可通过76毫米钻孔部署,并提供通用的部署选项。C-ALS HD的扩展部署范围可达205米。

卡尔森扫描是附带的基于windows的操作软件,提供部署路径的实时全彩视频。在卡尔森扫描系统中,操作员可以利用自由移动的操纵杆控制装置来查看地质故障,观察现有条件,或启动对空腔的完整扫描。


空腔自动扫描激光系统配备高防御相机和874流明聚光灯

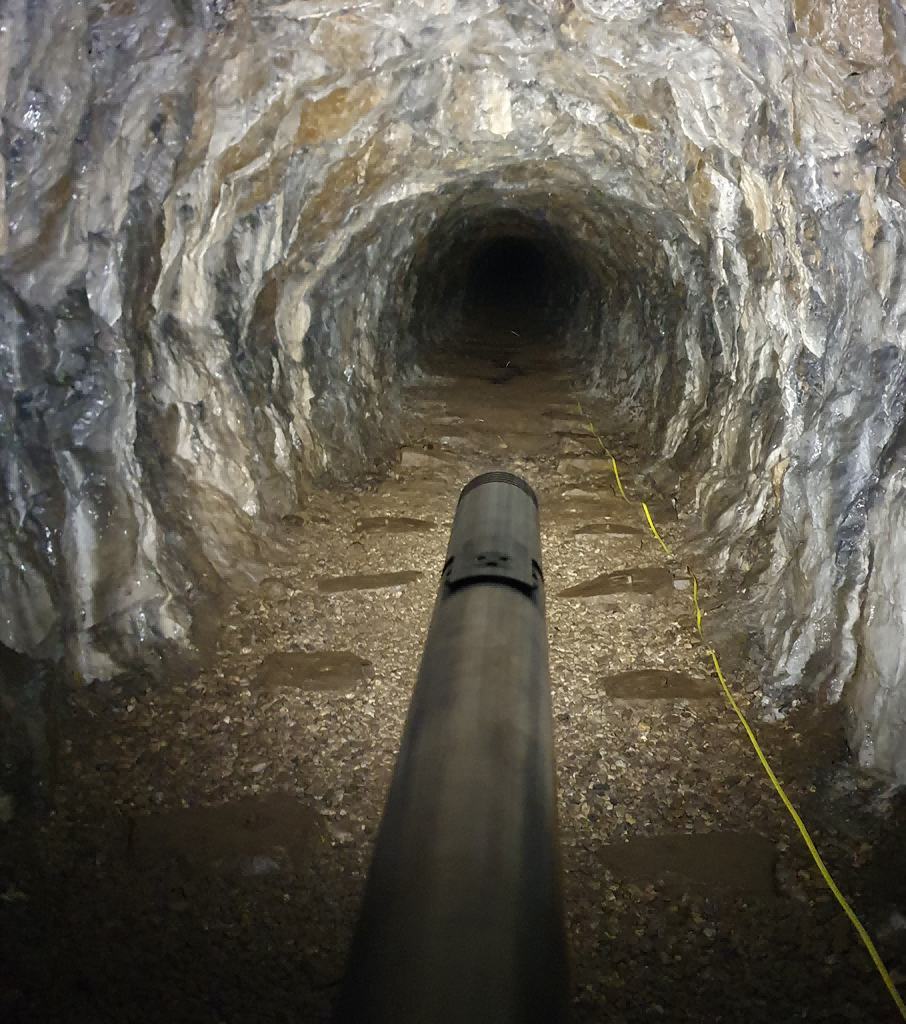

扫描和绘制你无法看到、探索或调查的东西。使用CALS HD,可视化你无法到达的地质断层或工作地点,观察现有条件,监测随时间的变化,绘制旧的工作地点地图,评估危险的岩石坠落和观察障碍。

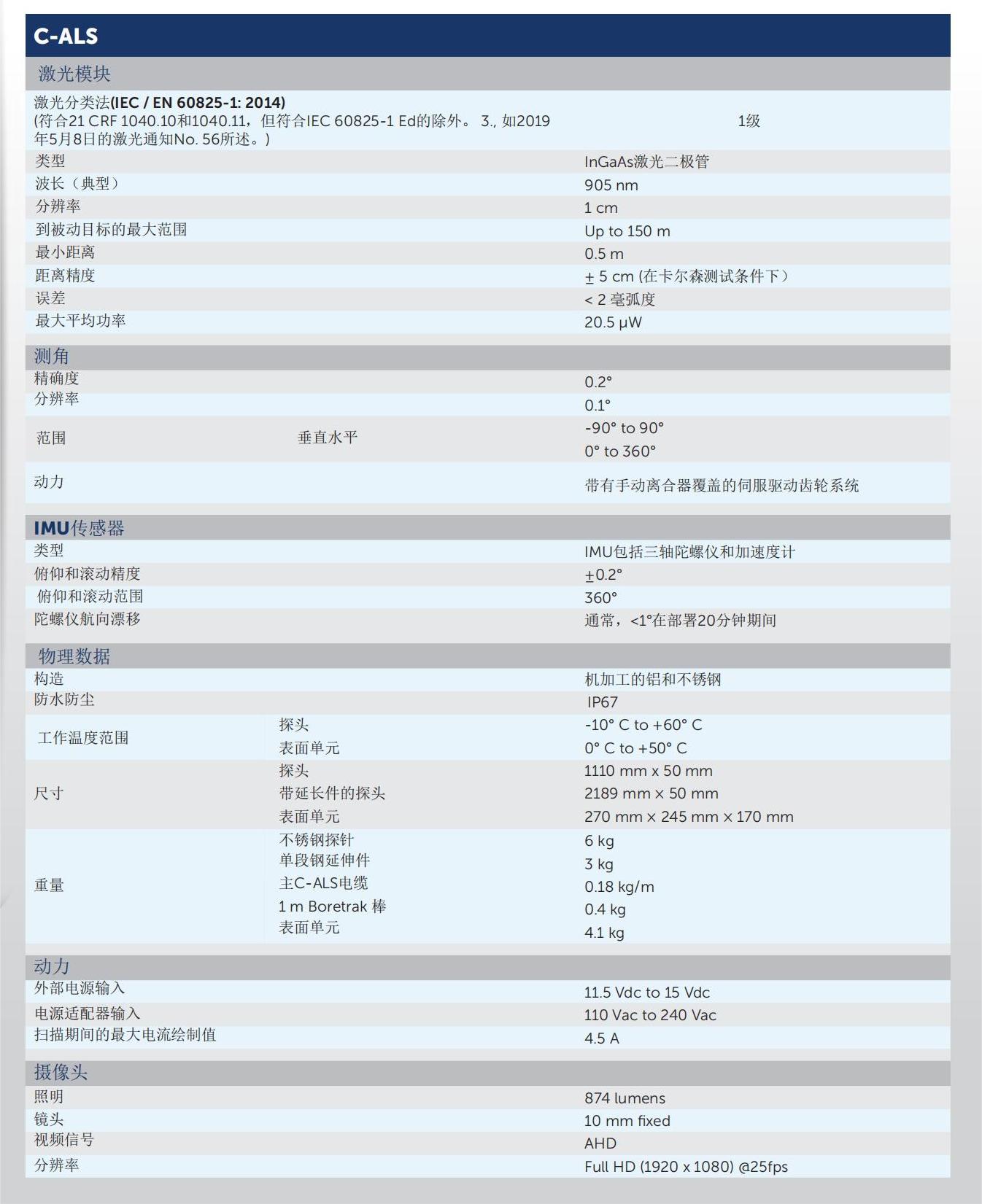

优 势

全360°扫描能力使用内部陀螺仪以任意角度展开

扫描范围高达150m

高防御摄像机和照明有效载荷,25米的清晰度在5毫米

自由移动的操纵杆控制为相机头

基于重力的自动相机定位

全集成的表面控制器

滑动环鼓,以加快电缆部署

查看高通风时的空隙

想象你以前不能用的C-ALS HD端头相机配备了874流明LED聚光灯。操作员可以通过卡尔森扫描实时查看通往空洞的路径,以查看探头进入空洞时任何可能的障碍或障碍物。一旦部署到空洞中,C-ALS HD25米的距离上保持5毫米的清晰度。操作员可以自由移动系统头部,在扫描前或扫描后进行视觉检查。总是知道什么是向上的,什么是向下的与自动相机方向

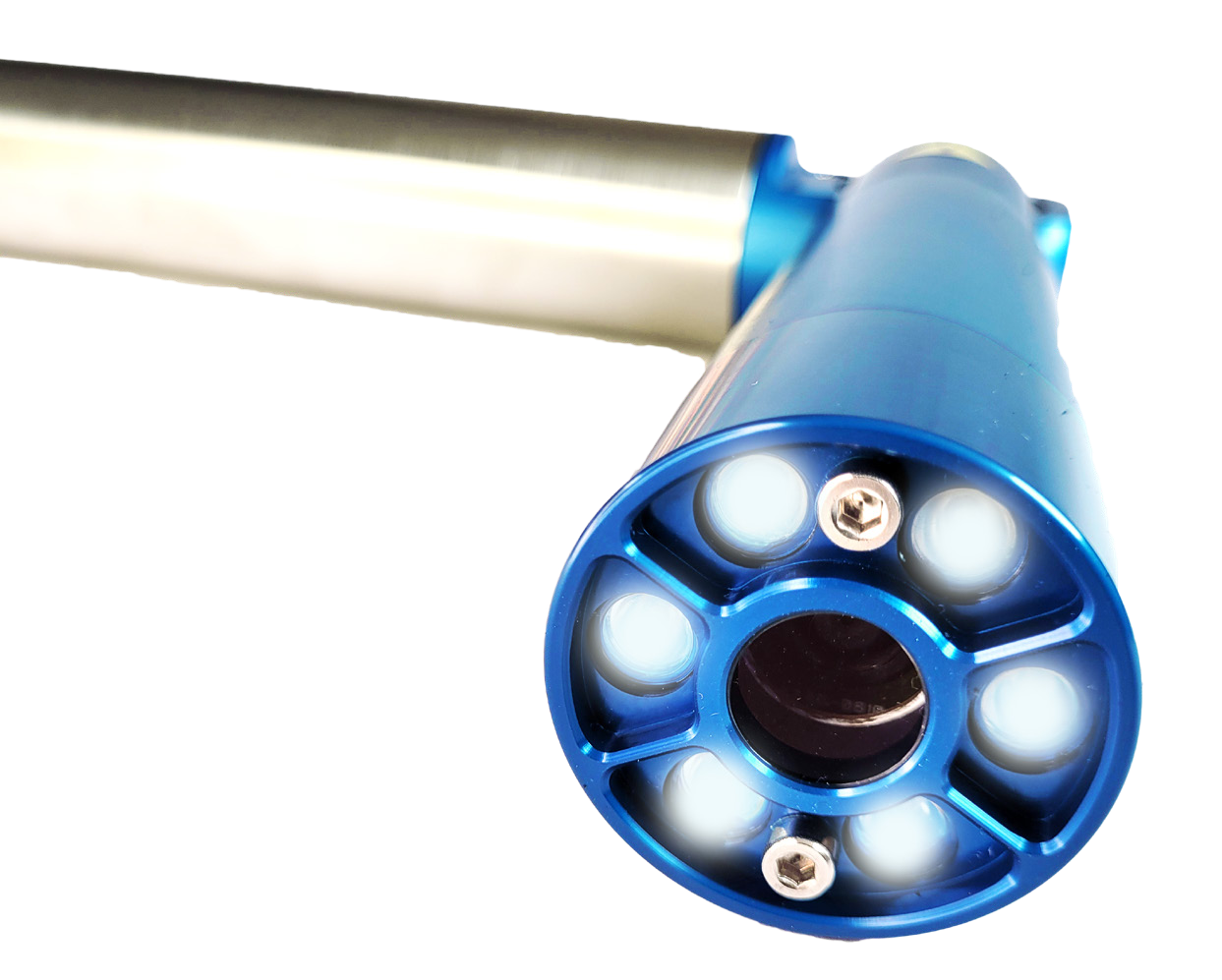

聚光灯可见性

聚光灯的可见性为空洞和不可接近的部分带来了强大874流明LED照明,为高达25米的扩展相机可视化

映射你无法到达的地方

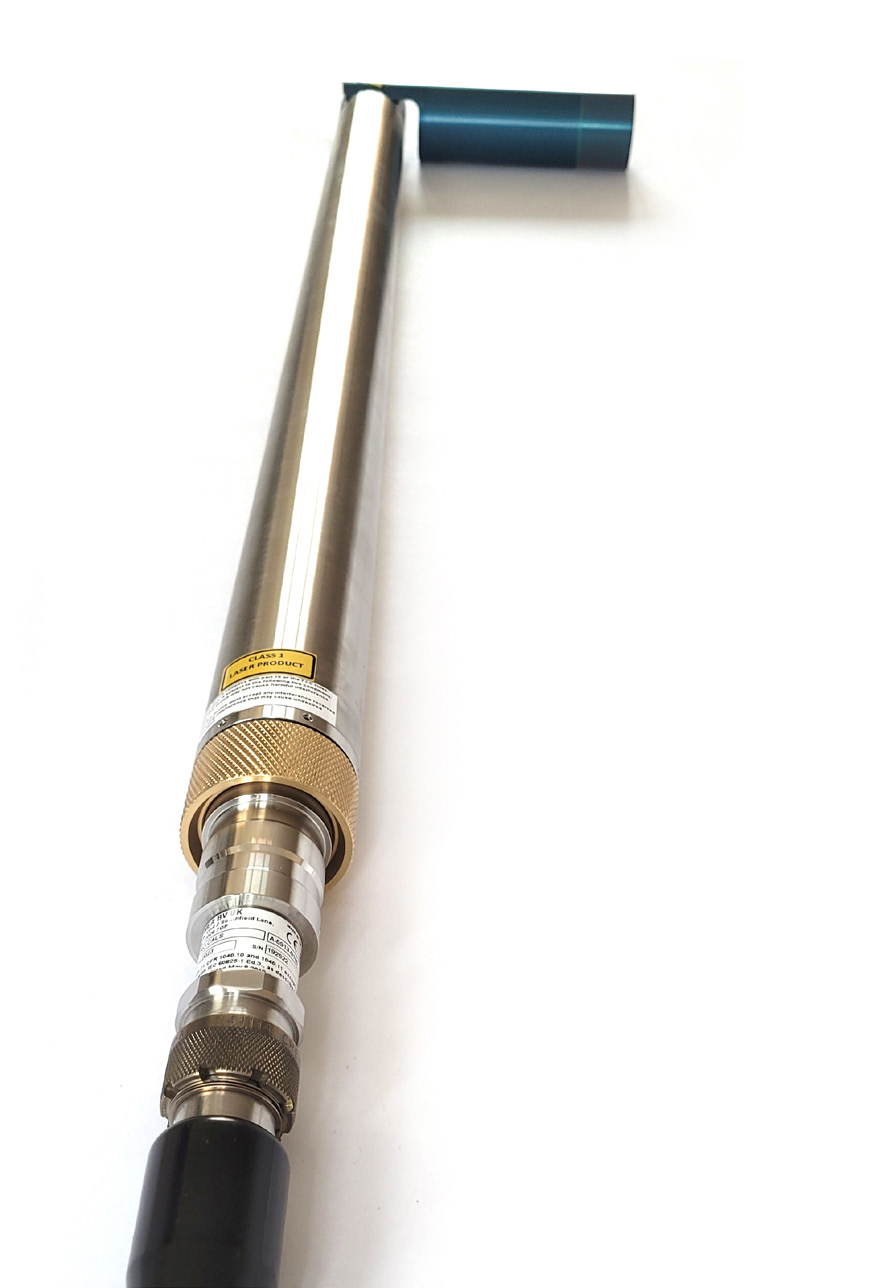

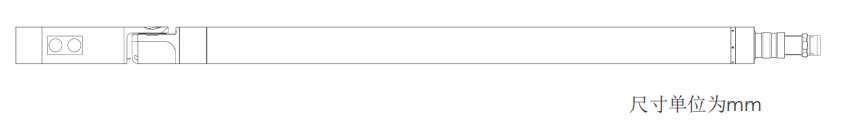

卡尔森C-ALS高清系统的直径只有50毫米,很容易通过钻孔、井下或室内进行部署,以调查难以接近的地方

测量矿山坐标系上的项圈位置,以作为测量的起

使用所提供的校准夹具,将陀螺仪初始化为一个已知的方向

使用附带的卡尔森扫描软件和坚固的平板电脑或笔记本电脑连接到C-ALS HD

从集成控制箱中控制C-ALS系统

随着C-ALS HD的部署,在固定的间隔下定期读

惯性测量装置在部署时和扫描空隙时确定探头的方向和倾斜度

高防御节点摄像头提供屏幕视频和钻孔的实时视——允许操作人员看到任何障碍物,并判断探头进入空洞的点

一旦进入空隙,操作人员可以通过屏幕上的操纵杆控制直观地检查空隙,或开始扫描测量360°盖,范围可达150m

使用卡尔森扫描技术,操作员可以查看实时数据,并可以选择将现有数据作为背景输入到正在进行的调查中

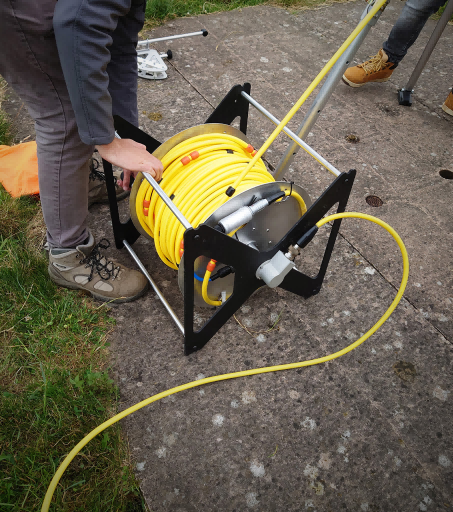

滑环滚筒展开

全新的滑环鼓机是一种简单、快速的部署方法。

这意味着一个从部署,到扫描,再到恢复的无缝过程。

价值

价值来自洞察力。通过使用C-ALS HD来确定不可访问的空洞的大小、范围和状态,站点获得了有价值的信息。C-ALS陀螺仪提供了对地下工作场所布局的充分了解。

它们与作业的关系对于使用重型机械、爆炸物和人员的安全地下和露天作业至关重要。C-ALS HD可以提供一个准确的视图:

挖掘与填充

空隙的位置

矿山工作几何及条件

无法访问的历史工作

坍塌的区域、天坑和水槽

矿石通道侵蚀

空洞的体积

空体与其他地下工程和结构物之间的位

剩余柱子的大小和位置

空隙/工作相对于表面特征的位置


卡尔森扫描

C-ALS HD的卡尔森扫描软件使操作员更容易、更快地使用该系统,分析收集到的数据,并产生可共享和可集成的行业标准可交付成果。


设计简单,易于识别

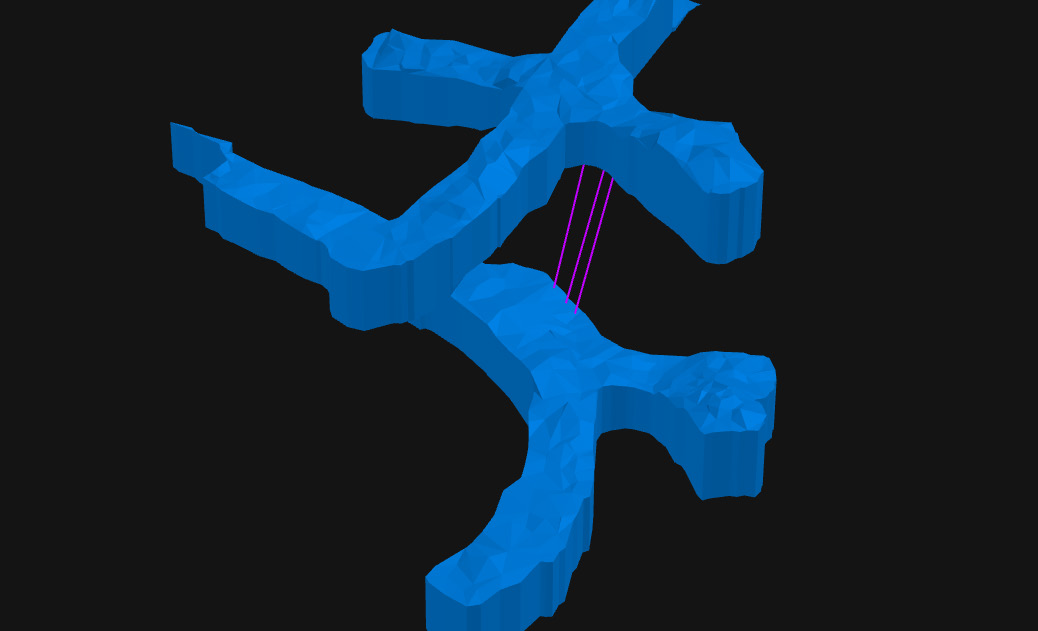

平滑和清晰的动画和点云渲染

优化的坚固的,触摸屏平板电脑,易于在现场使

office中查看和编辑数据的桌面模式

可以随时查看动画C-ALS探头的实时标题、倾斜度和活动情况

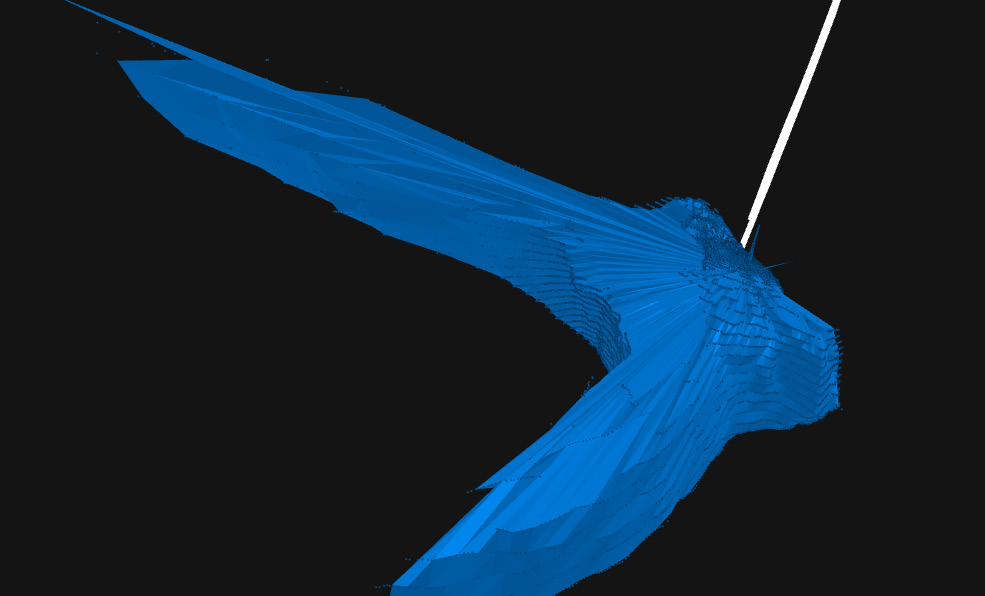

实时表面处理和体积计算从原始扫描数据的生产封闭的三维模型和体积

导入现有的点云和曲面,以查看与设计数据或以前的调查的实时比较

快速启动模式与单击项目设置和仪器自动检测

查看和保存从C-ALS高清相机的实时画面

易于与第三方软件包集成,能够导入和导出格式,如LASDXF
