硬件指标:

频率

675 kHz

-其它频率可在软件中选择(频率范围600kHz--1MHz,频宽 5kHz)

换能器 类型

侧扫

波束款宽

600 kHz:  2.4。

675 kHz:  2.1。

1 MHz:  1.4。

分辨率

1 m–4 m:  2 mm (0.08”)

5 m & up:  10 mm (0.4”)

最小测距

150 mm (6”)

定向传感器 (精度指标):

倾斜 & 滚动

± 0.1° 典型

方向

± 1.0° 典型

最大承压

1000 m 水深

（3000m )选

电缆长度

1000 m 最长 (RS-485口通讯)

通讯协议

RS-485 串口 @ 115.2 kbps (or 可选 RS-232)

端口

4针，防水插口 (Subconn MCBH4M-AS)

供电

20–36 V直流电压

尺寸

(1000m 深度等级)

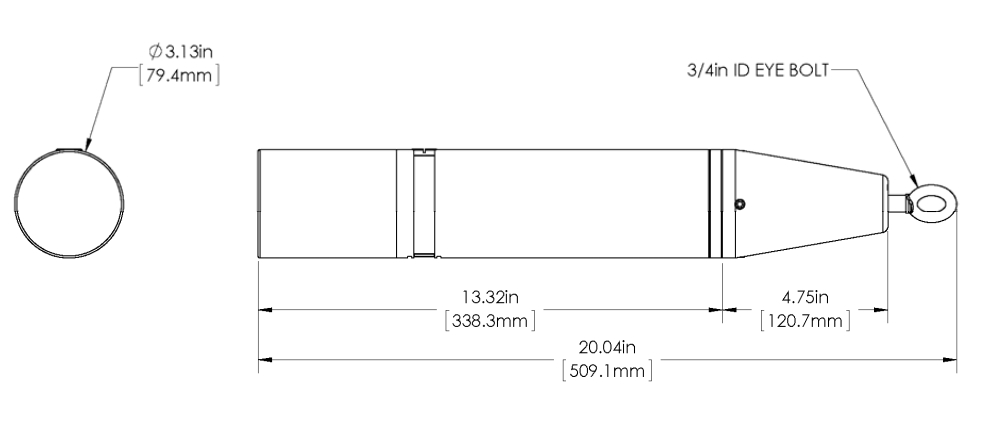

Φ79.4mm×509.1mm,详见下图

重量:  空气中

水中

1000 m unit:  ～2.7 kg (～6 lbs)

1000 m unit:  ～1.1 kg (～2.5）

材质

1000 m unit:  6061-T6 铝, PVC 和 复合材料

表面材质

阳极氧化硬质材料

软件指标:

WINDOWS™ 操作系统

Windows™ XP, Vista, 7, 8, 10

模式

Side Scan, Polar, and Sector

距离尺度

1 m, 2 m, 3 m, 4 m, 5 m, 10 m, 20 m, 30 m, 40 m, 50 m, 60 m, 80 m, 100 m

角度步进

3°步进 ,连续旋转

角度范围:

竖向

水平

0°– 180°,

0°– 357°, 3°步进, 或者 连续扫描

扫描步进模式

精细 (0.3°),较精细 (0.6°), 中等 (0.9°), 快速 (1.2°), 较 快(2.4°)

格网类型

扇面 和 极坐标

文件格式

(filename).81a

计算机性能最低要求:

100 MHz Pentium

16 MB RAM

1 GB Hard Disk

800 x 600 x 256 显卡
