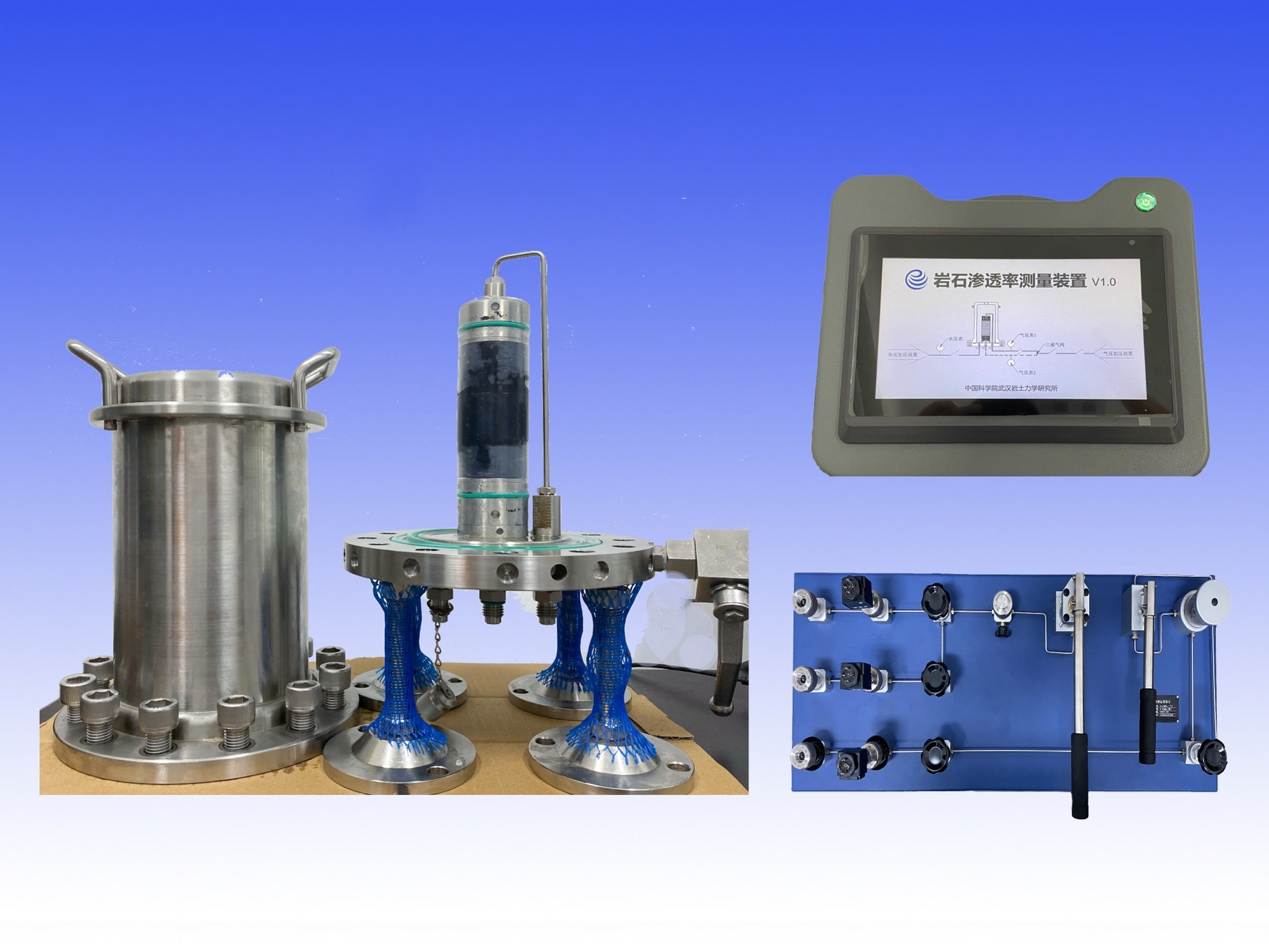

致密岩心轴向渗透率测试装置

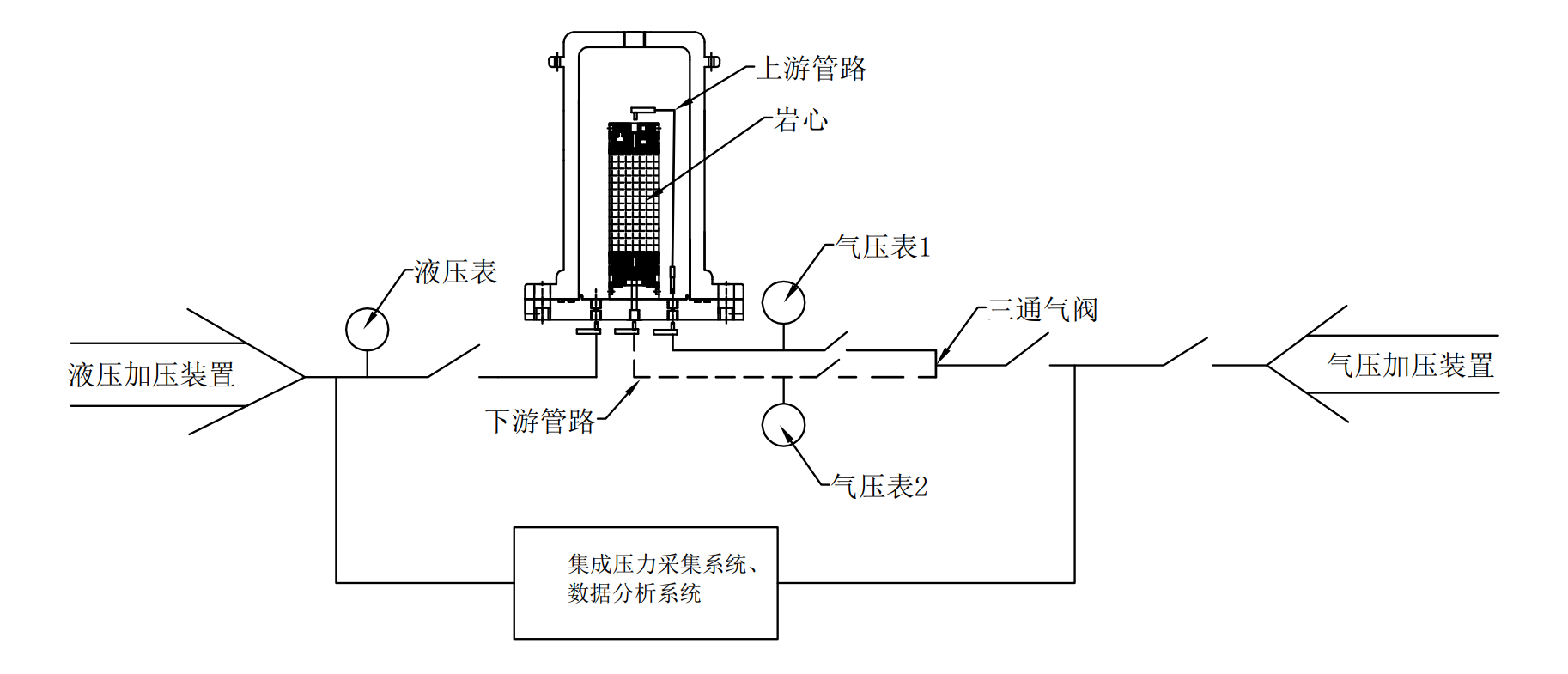

仪器原理：

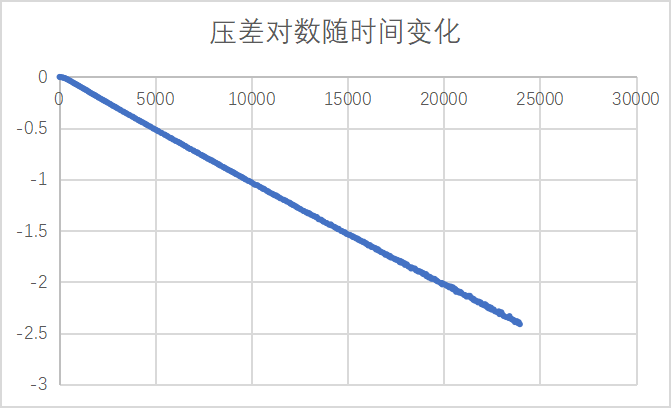

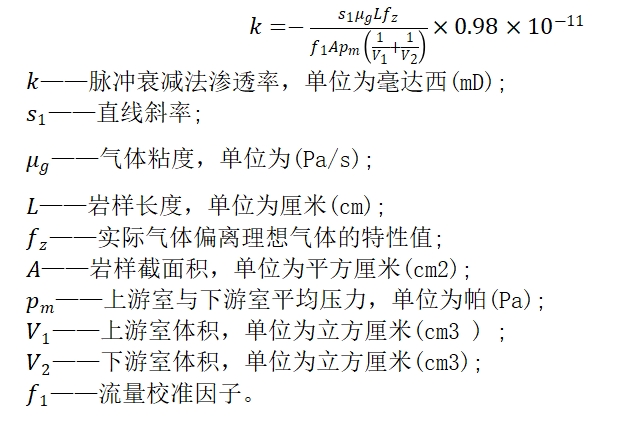

仪器采用气体作为介质，采用压力脉冲法。压力脉冲方法是现在最广泛使用的测量低渗透岩心的方法，其测量过程是先将岩心饱和一定孔隙压力的气体，在其上游加一个压力脉冲，造成岩心上下游出现压力差，随气体的流动，记录上下游的压力变化，利用上下游压力差与时间的对数成线性关系见下图，按照下式计算脉冲衰减法渗透率值,求得岩心的渗透率，具体参考规范页岩氦气法孔隙度和脉冲衰减法渗透率的测定（GB/T 34533-2017）。

仪器优点：

该仪器主要针对低渗岩心进行渗透率的测量，经过试验，最低渗透率可达10nD（10^-8D），且相对一般仪器有耗时短、精度高等优点，且主体集成于控制箱内，更加轻便。为方便计算渗透率，将上下游空腔体积设为一致化简了计算公式。

因致密岩心渗透率较低，将上下游空腔体积设为4.8008ml，当气体分别由上下游气室向岩样中渗透时，可以使传感器较为敏感的监测到气体压力变化，从而达到测量较低渗透率的目的。

结果分析：

目前已使用仪器对岩心进行测量，下面举例来进行数据分析

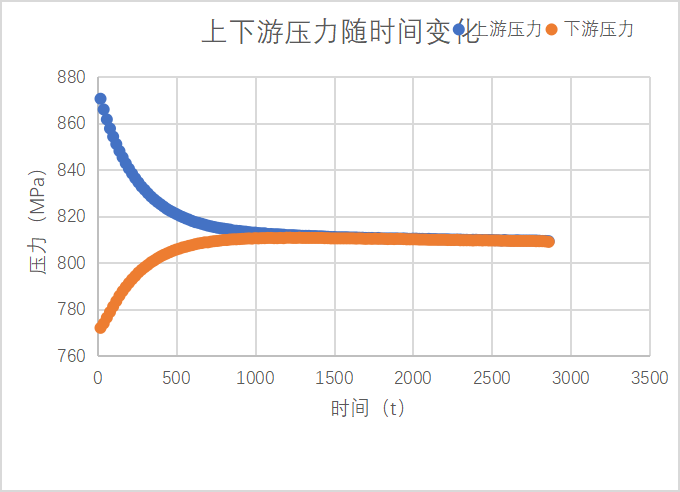

（1） CY2-K8

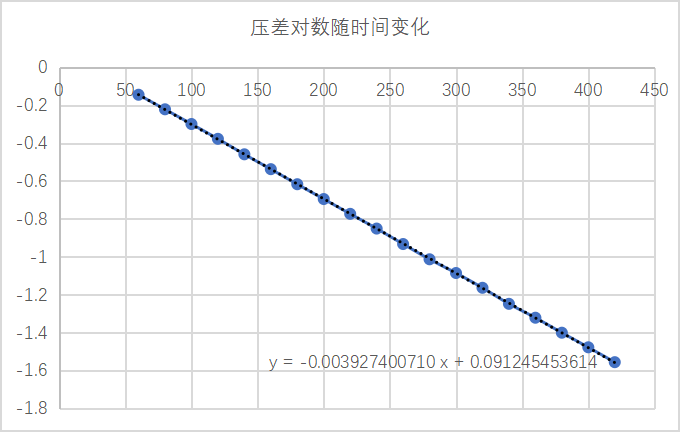

根据上述公式对所得数据进行分析，得出其渗透率K=25.4308(μD)

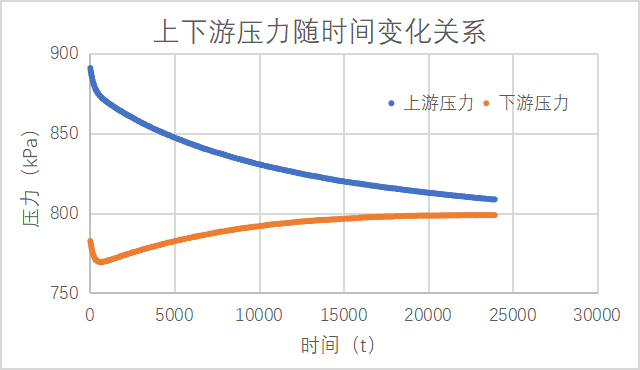

（2） CY2-K12

根据上述公式对所得数据进行分析，得出其渗透率K=674.5490862(nD)
