PY系列预钻式旁压仪 产品介绍及技术参数
型 号：PY系列
原产地：国产
用 途：PY型预钻式旁压仪是我厂通过多年来现场实践经验,并结合国外先进预钻式旁压仪的优点，从而研发的一种高效、可靠的原位测试设备。

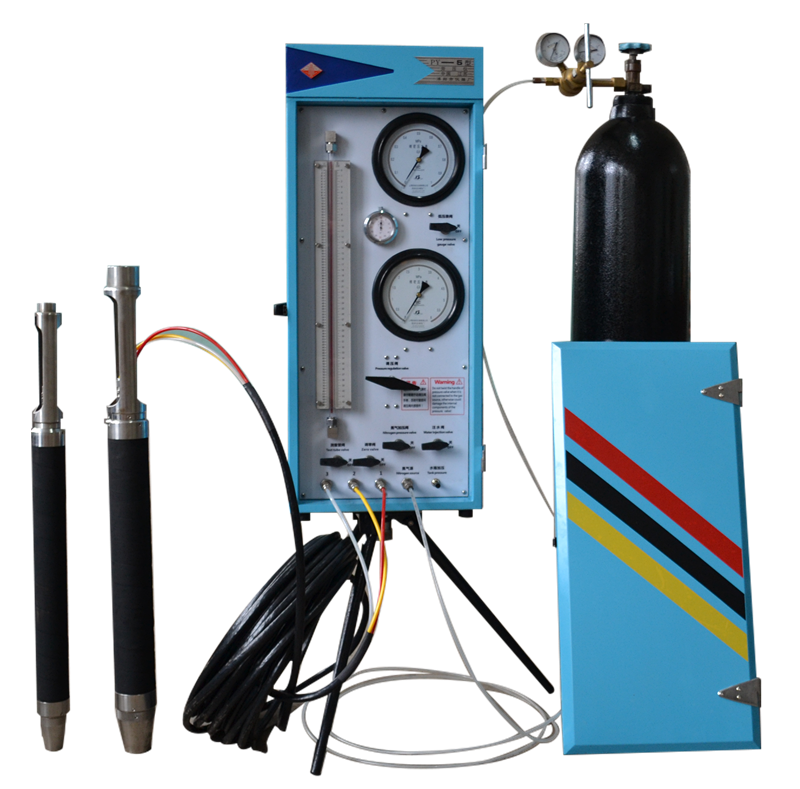

PY系列预钻式旁压仪
产品介绍及技术参数
一、产品介绍、适用标准及应用范围
产品介绍：
PY型预钻式旁压仪是我厂通过多年来现场实践经验,并结合国外先进预钻式旁压仪的优点，从而研发的一种高效、可靠的原位测试设备。近年来着技术的升级和新材料的使用我厂不断改进PY型预钻式旁压仪，使仪器性能有了大幅度提高，可靠性更高、操作更为简单化、使用范围更为广泛，并且缩小与国外同类产品的距离，从而使PY型预钻式旁压仪在立足于国内市场的同时逐步打开国际市场，远销非洲，南美洲，东南亚，中亚等地区。
产品特点：
1. 采用高精度不耗气式调压阀，使加压的过程更加精确，稳定，直观，从而保证了试验数据的准确性。
2. 独特的水路循环系统设计极大地加快了旁压器的注水、回水过程，大大缩短了试验时间，提高了工作效率，并有效地提高仪器对水的体积的控制精度。
3. 旁压器采用对孔壁施加径向压力更加合理的三腔式结构,三腔式结构的旁压器也是国际上使用广泛的结构形式。它是由一个测量中腔和两个保护腔组成。保护腔的作用在于延长孔壁试验土层的长度；对测量腔膨胀时起到支撑，减少测量腔的端部影响，使测量腔对孔壁产生均匀的压力，从而将复杂的空间应变简化为近似的平面应变状态。
4. 旁压器采用螺旋布缠绕加强防护外膜，适用的土层更广，大大降低弹性膜的消耗，减少现场弹性膜的更换次数。
5. 导管采用定制3色多束管，内管由进口PA-11号纤维（抗高压材料）制作而成，具有耐压高、体积变化小、不易受温度变化等优点，外皮为聚氨酯，具有耐磨、抗震的优点。导管连接采用卡套密封圈式连接，安装简单且密封性好。
6. 全新设计的Φ74mm三腔式旁压器，优化了旁压器的密封方式，可采用一般工程钻机标配的Φ75mm钻头成孔，更加贴合现场的使用。
技术参数：
序号 |
名 称 |
参 数 |
||||
PY-3型 |
PY-4型 |
PY-5型 |
PY-5型 |
|||
1 |
旁压器 |
结构型式 |
三腔式 |
|||
标称外径 |
Ø60mm |
Ø74mm |
||||
测量腔长度 |
250mm |
210mm |
||||
旁压器总长 |
800mm |
850mm |
||||
2 |
测量精度 |
压力表最小读数 |
0.01Mpa |
|||
测量有效量程 |
400mm |
|||||
全程误差 |
≤±1% |
|||||
3 |
其它 |
最大试验压力 |
2.5Mpa |
4Mpa |
5.5Mpa |
|
主机尺寸 |
830×360×220mm |
|||||
主机重量 |
28kg |
|||||
应用范围 |
粘性土、粉性土等地层 |
粘性土、粉性土、砂土等地层 |
粘性土、粉性土、砂土、强风化岩、软岩等地层 |
|||
适用标准：
YS/T5224-2020 旁压试验规程
NB/T 35102-2017 水电工程钻孔土工原位测试规程
GB/T50480-2008 冶金工业岩土勘察原位测试规范
TB 10018-2018 铁路工程地质原位测试规程
GB/T50123—2019 土工试验方法标准
JTG 3223-2021 公路工程地质原位测试规程
GB50021－2001 岩土工程勘察规范
二、产品配置
1、PY－3型预钻式旁压仪（Ø60mm）
配置表
名 称 |
单位 |
数量 |
备注 |
仪器主机 |
台 |
1 |
包括：Ø60mm AP型旁压器1支，不锈钢标定筒1支，打气筒1把，脚架1付，紧固螺丝1只，钩形板手2把，说明书1份。 |
减压阀 |
只 |
1 |
|
气源导管 |
根 |
1 |
|
十五米导压管 |
束 |
1 |
|
旁压器弹性膜 |
条 |
5 |
|
防护外膜 |
条 |
2 |
|
旁压试验成孔钻 |
套 |
1 |
|
变径接头 |
支 |
1 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龙管衬套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
备用工具 |
套 |
1 |
包括：12mm开口板手1把，一字、十字螺丝批各一把，扁咀钳，12″活络板手1把。 |
泡沫包装箱 |
只 |
1 |
|
精包装箱（包括纸箱） |
只 |
2 |
|
木包装箱 |
只 |
1 |
注：此为基本配置表。
2、PY－4型预钻式旁压仪（Ø60mm）
配置表
名 称 |
单位 |
数量 |
备注 |
仪器主机 |
台 |
1 |
包括：Ø60mm AP型旁压器1支，不锈钢标定筒1支，打气筒1把，脚架1付，紧固螺丝1只，钩形板手2把，说明书1份。 |
减压阀 |
只 |
1 |
|
气源导管 |
根 |
1 |
|
二十五米导压管 |
束 |
1 |
|
旁压器弹性膜 |
条 |
6 |
|
防护外膜 |
条 |
3 |
|
旁压试验成孔钻 |
套 |
1 |
|
变径接头 |
支 |
1 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龙管衬套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
备用工具 |
套 |
1 |
包括：12mm开口板手1把，一字、十字螺丝批各一把，扁咀钳，12″活络板手1把。 |
泡沫包装箱 |
只 |
1 |
|
精包装箱（包括纸箱） |
只 |
2 |
|
木包装箱 |
只 |
1 |
注：此为基本配置表。
3、PY－5型预钻式旁压仪（Ø60mm）
配置表
名 称 |
单位 |
数量 |
备注 |
仪器主机 |
台 |
1 |
包括：Ø60mm AP型旁压器1支，不锈钢标定筒1支，打气筒1把，脚架1付，紧固螺丝1只，钩形板手2把，说明书1份。 |
减压阀 |
只 |
1 |
|
气源导管 |
根 |
1 |
|
二十五米导压管 |
束 |
1 |
|
旁压器弹性膜 |
条 |
6 |
|
防护外膜 |
条 |
3 |
|
旁压试验成孔钻 |
套 |
1 |
|
变径接头 |
支 |
1 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龙管衬套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
备用工具 |
套 |
1 |
包括：12mm开口板手1把，一字、十字螺丝批各一把，扁咀钳，12″活络板手1把。 |
泡沫包装箱 |
只 |
1 |
|
精包装箱（包括纸箱） |
只 |
2 |
|
木包装箱 |
只 |
1 |
注：此为基本配置表。
4、PY－5型预钻式旁压仪（Ø74mm）
配置表
名 称 |
单位 |
数量 |
备注 |
仪器主机 |
台 |
1 |
包括：Ø74mm AP型旁压器1支，不锈钢标定筒1支，打气筒1把，脚架1付，紧固螺丝1只，钩形板手2把，说明书1份。 |
减压阀 |
只 |
1 |
|
气源导管 |
根 |
1 |
|
二十五米导压管 |
束 |
2 |
|
旁压器弹性膜 |
条 |
10 |
|
防护外膜 |
条 |
5 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龙管衬套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
备用工具 |
套 |
1 |
包括：12mm开口板手1把，一字、十字螺丝批各一把，扁咀钳，12″活络板手1把。 |
泡沫包装箱 |
只 |
1 |
|
精包装箱（包括纸箱） |
只 |
2 |
注：此为基本配置表。
