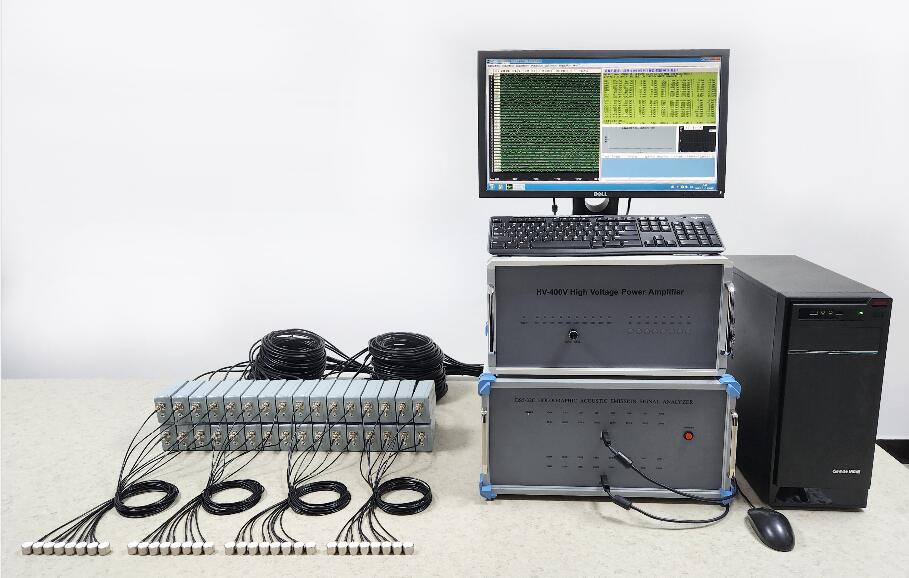

DS5系列 USB3.2接口声发射仪
型 号：DS5 系列
原产地：国产
用 途：世界第一台USB3.2接口声发射仪

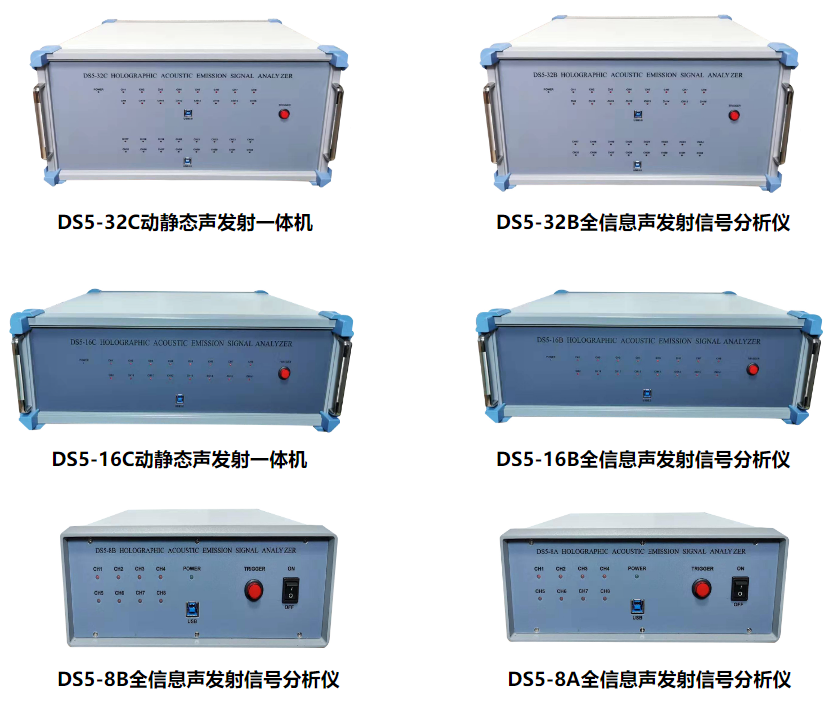

DS5 系列全信息声发射信号分析仪
世界第一台USB3.2接口声发射仪
技术指标
型号 DS5-48B DS5-32B DS5-32C DS5-16B DS5-16C DS5-8B DS5-8A 声发射发射功能 主机含任意波发射功能 主机含任意波发射功能 通道数 2-48 2-32 2-16 2-8 连续数据 393MB/S 262MB/S 131MB/S 65.5MB/S 波形数据 288MB/S 192MB/S 96MB/S 48 MB/S 接口形式 USB3.2接口 数据采集方式 多通道同步采集 软件运行环境 win7、8、10（64bit）操作系统 连续采集 存储长度 全波形采集，所有通道可以连续存储数小时的波形数据，保证期间不丢失一点数据 采样速度 使用12通道 每通道10M； 每通道6M或5M； 每通道3M或2.5M； 使用8通道 每通道10M； 每通道6M或5M； 每通道3M或2.5M； 使用4通道 每通道10M； 每通道 6M或5M； 每通道 3M或2.5M； 使用2道 每通道10M ； 每通道6M或5M； 每通道3 M或2.5 M； 外参通道数 24通道 16通道 8通道 8通道 / 外参采样频率 60KHz、50KHz 30KHz、25KHz / 外参转换精度 16bit / 外参输入范围 ±5V或±10V / 输入信号范围 ±10V A/D转换精度 16位 采样触发方式 信号门限触发、外部触发 主机系统噪声 ±1个采样分辨率，即±0.308mV 通道输入阻抗 50欧姆 A/D转换非线性误差 ±0.5LSB 信号输入类型 单端信号 采样触发方式 信号门限触发、外部触发 使用温度范围 0℃～50℃ 供电方式 外部220V供电
通过率
通过率
使用24通道
使用48通道
使用16通道
使用32通道
使用8通道
使用16通道
使用4道
使用8道
DS5系列产品优势
1、USB3.0接口的声发射仪目前最大通道数可以达到48通道，数据通过率最高可达393MB/s。

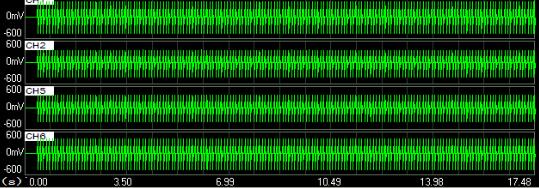

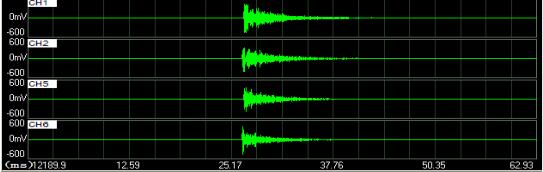

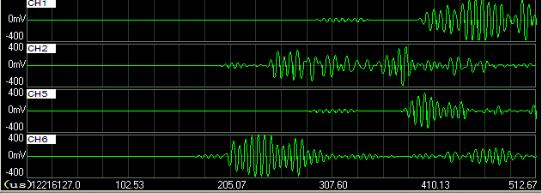

2、全波形采集，可以方便的观察声发射信号的全景轮廓及波形细节。实验过后可以依据波形，重新设置门限回放，避免因实验前盲目设置门限导致实验误差。

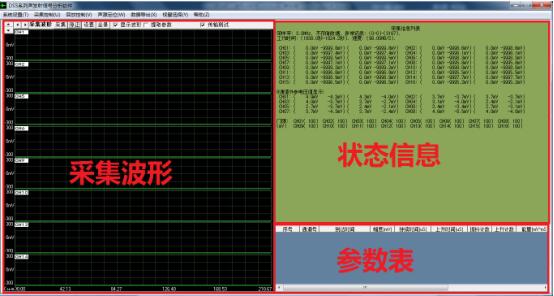

3、采集的数据可以使用我公司提供的声发射信号分析软件进行分析，也可全部或任选一段波形数据导出，使用Matlab 等工具进行分析，数据导出格式可以选择二进制或文本格式。

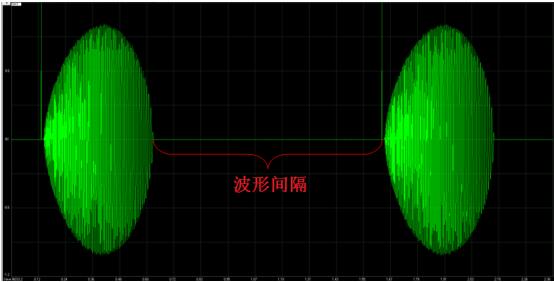

4、DS5 C系列含任意波发射功能（任意波发射功能：是指声发射主机可以发射任意形状的波形。包括不同频率、不同形状（方波、正弦波、指数波、对数波等）波形，用户可以编辑任意形状的波形，下载到声发射主机，由声发射主机激励传感器产生任意波形。）

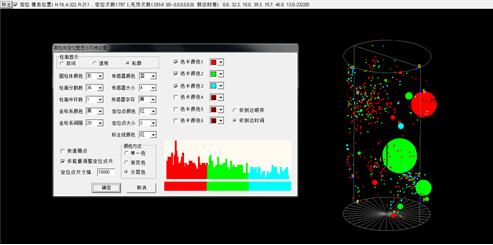

5、损伤定位点大小：根据定位点能量大小，等比例划分定位点尺寸大小。
6、损伤定位点颜色：损伤点可以随到达时间显示成不同颜色，可清楚的区分 实验早期中期末期的损伤定位点。

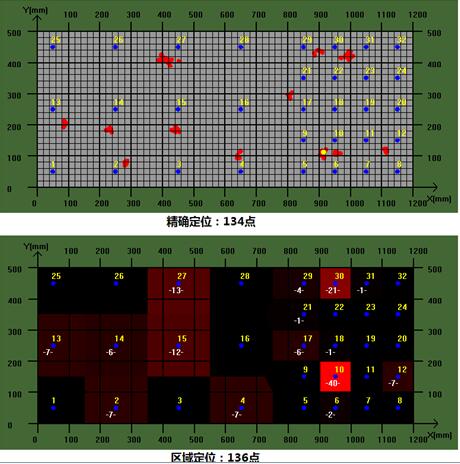

7、区域定位：对于形状不规则质地不太均匀的物体，软件可实现区域定位，并在图中显示每区域声发射损伤点的数量，数量越大颜色也不同，从而可以看出什么区域损伤更为严重。

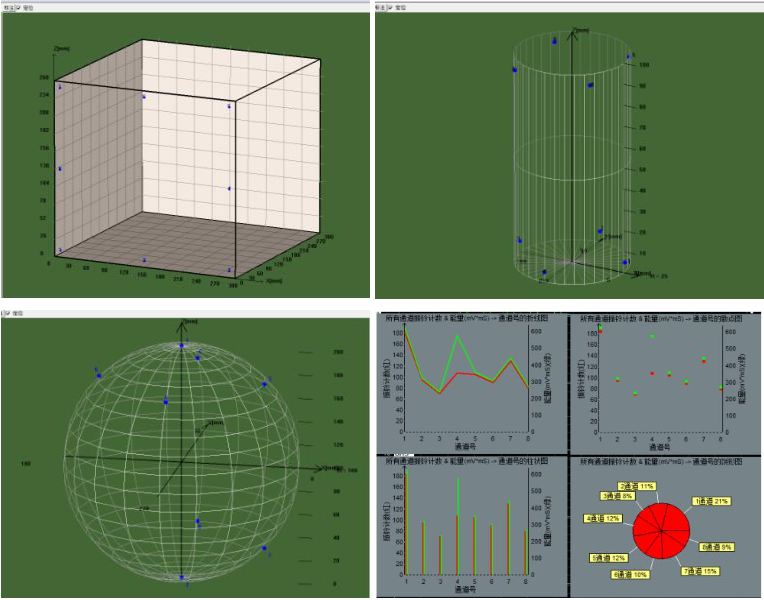

8、定位模型丰富，损伤点定位精准。
