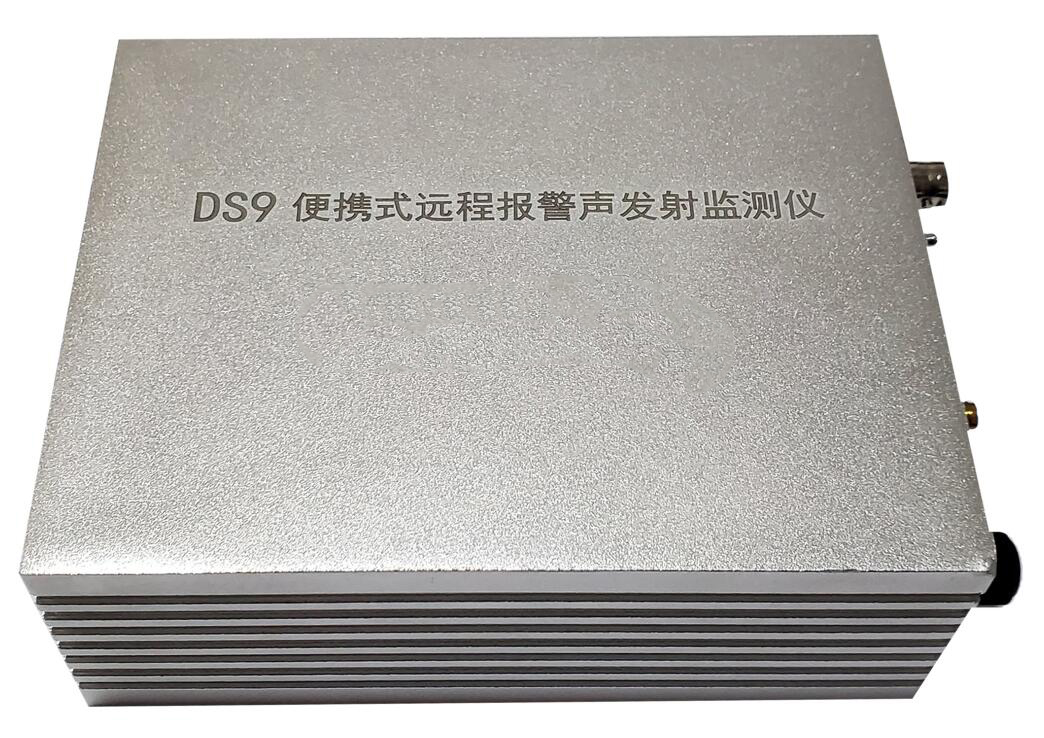

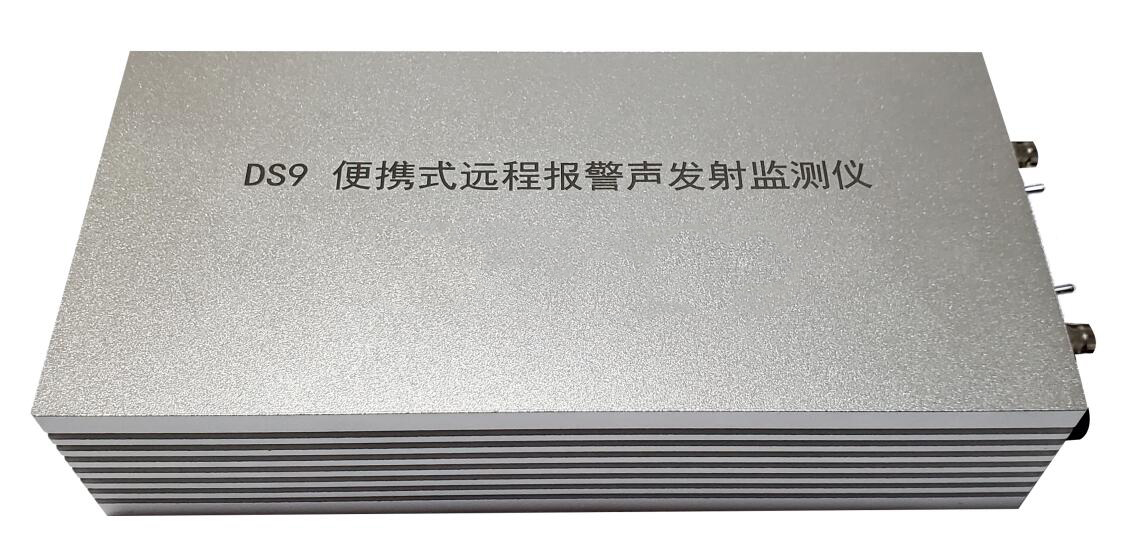

DS9 便携式远程报警声发射监测仪

现场长期监测应用场景：桥梁、斜拉桥拉索、索道桥、隧道、边坡、滑坡、锚杆、矿山

一通道

二通道

一、产品简介：

1、产品规格：1通道、2通道。

2、产品类型：4G网模式、局域网模式、光纤模式。

3、便携：主机高度近乎2个硬币直径。可轻松放到易损部位监测，可以不用连接电脑。

4、自检功能(2通道具备)：2个通道可以激发信号及接收信号，确保传感器耦合完好，没有松动。

5、远程报警：内部含有4G模块，有特征信号出现从网络上就可以看到报警信号。

6、监测时长：可长年累月进行监测，无人值守，有报警信号自动上传网络。

二、产品说明：

1、DS9声发射监测系统是一套基于国家通讯主干网，用于现场声发射监测的系统。

2、DS9监测仪(4G)与基站通讯。在4G信号广泛覆盖的区域，均可安装DS9声发射监测系统。

3、DS9监测仪安装简单，将监测仪和传感器安装好，再供电即可。现场可以使用220V交流电或使用太阳能电池供电。

4、监测仪安装完毕后，客户可以通过电脑，远程实现对DS9监测仪的各种设置。

5、监测仪开始运行后，客户电脑可以实时接收现场的声发射数据（参数、波形）。

6、监测仪发送的声发射参数全部在云服务器进行备份，也就是用户关闭电脑，声发射参数会自动保存到云服务器，用户开机后，可以浏览云服务器上的参数，可以全部或指定时间段下载。声发射波形由于数据量大，不在云服务器上备份。

7、接收到的声发射参数、波形，可以使用DS9AE声发射监测系统分析软件进行分析、处理。

8、声发射参数、波形，可以方便的导出，以便客户可以使用其他软件进行分析。

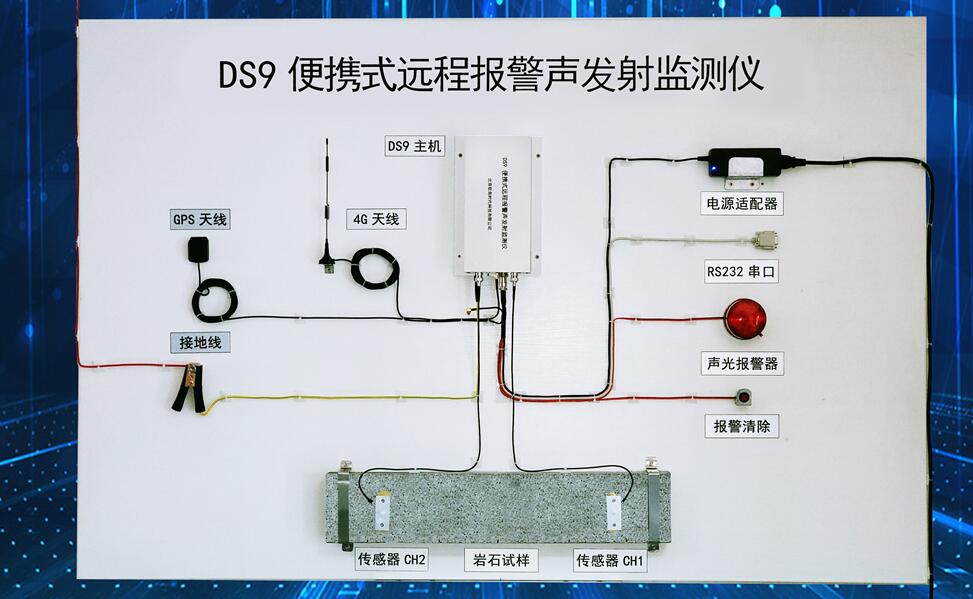

展板仪器连接图：

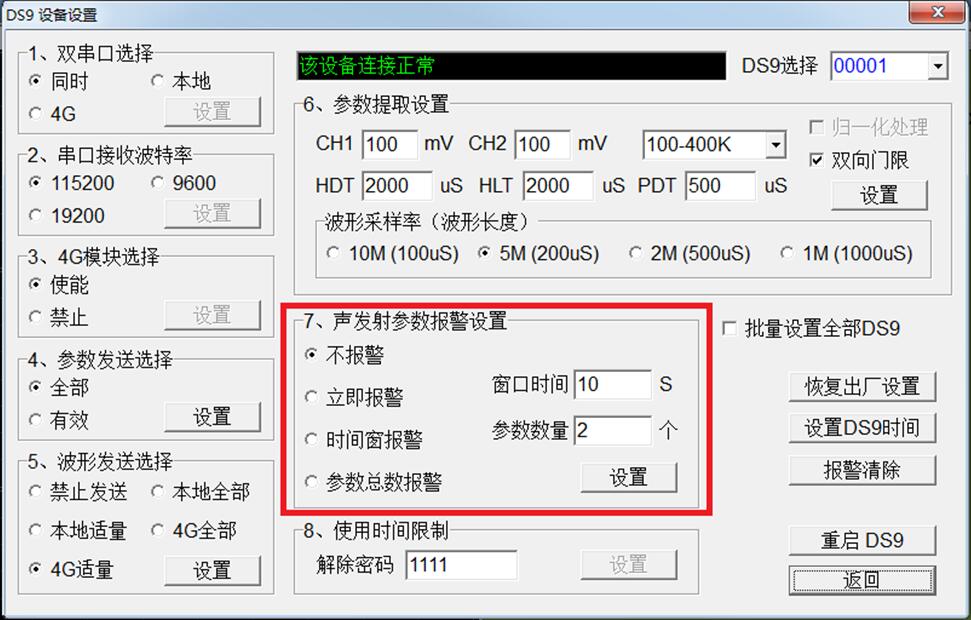

报警功能：

三、系统介绍（3种模式，以下分别介绍）

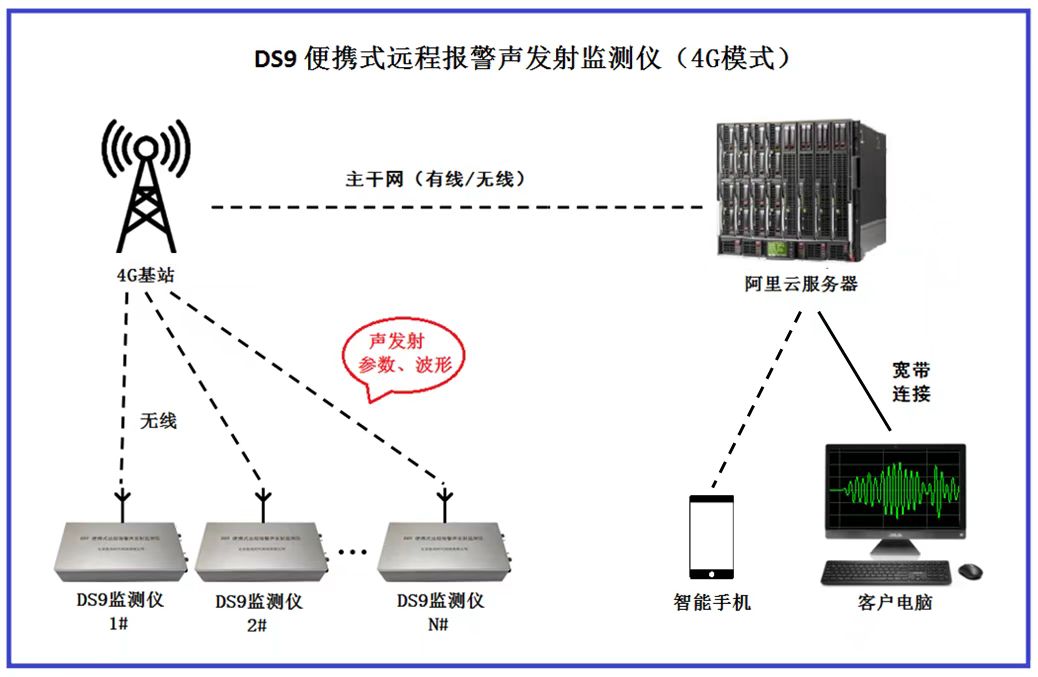

（一）4G网模式

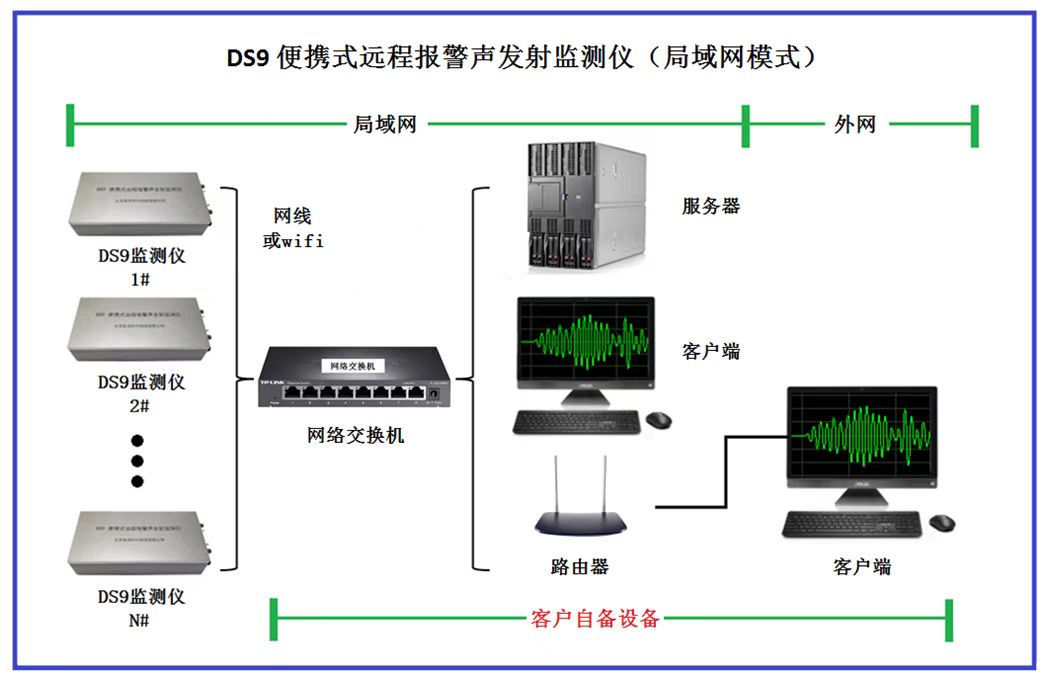

（二）局域网模式

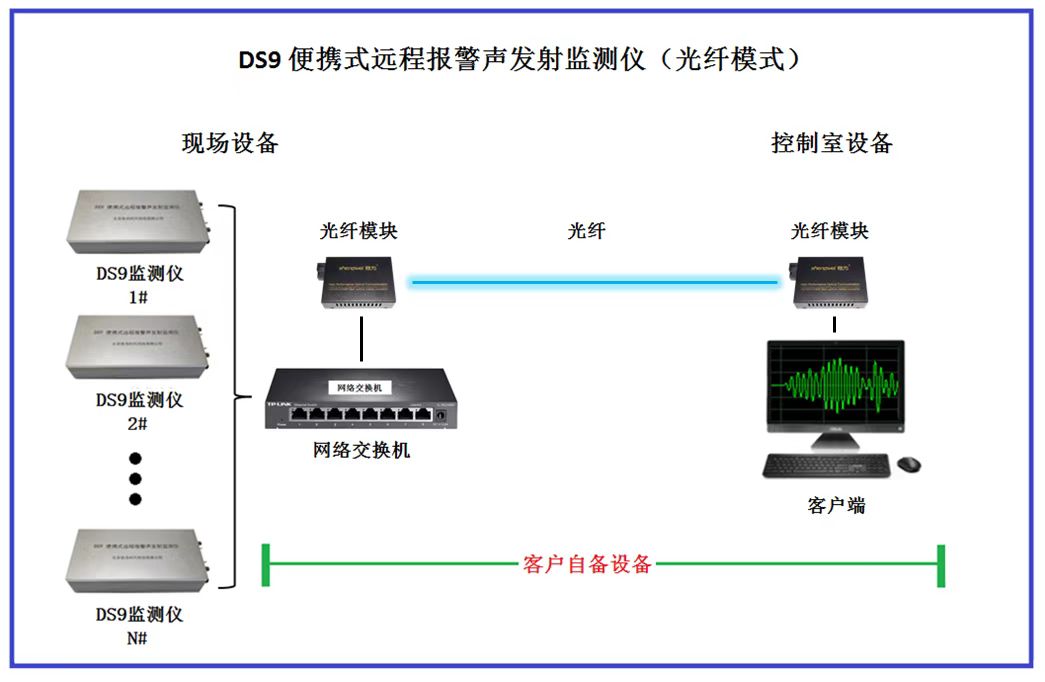

（三）光纤模式

四、技术指标：

五、现场监测案例

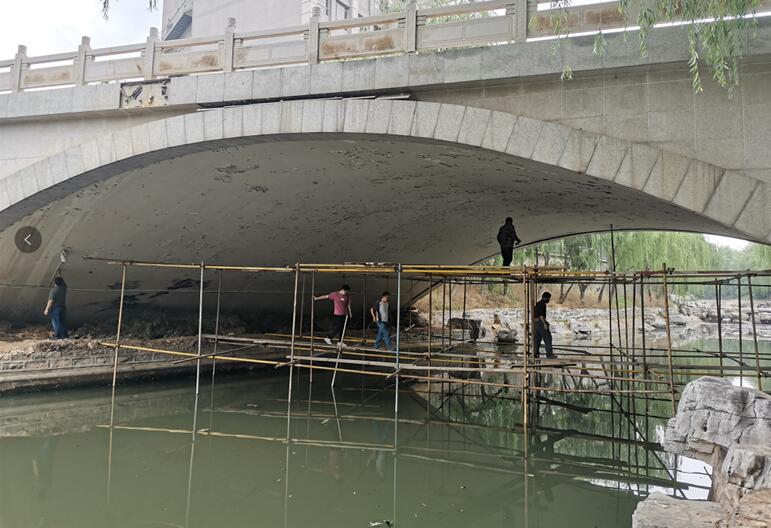

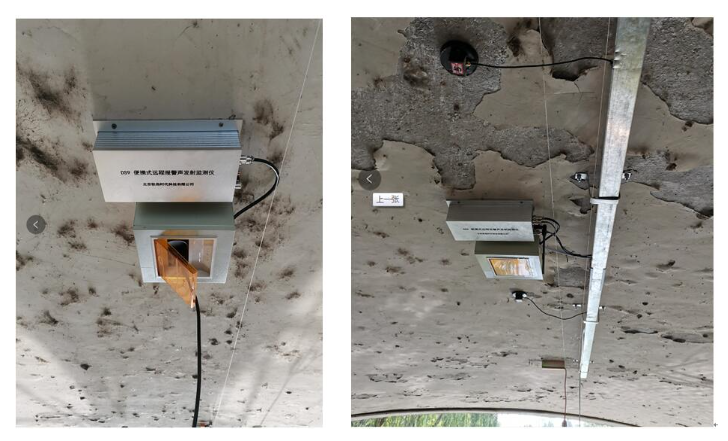

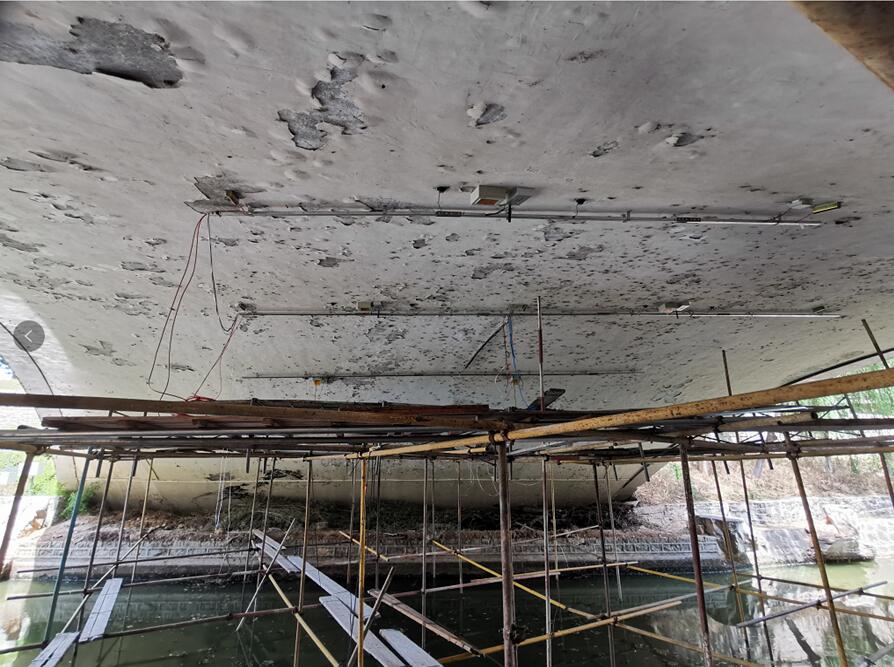

济南大学--桥梁监测2020.06.05
