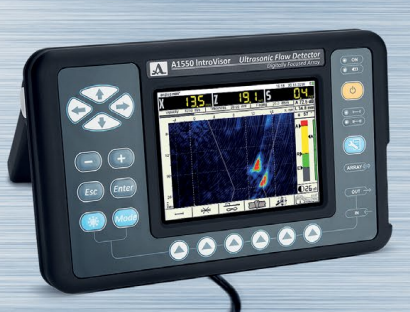

A1550 INTROVISOR终极全聚焦方式（TFM）超声探伤仪
型 号：A1550
原产地：德国ACS
用 途：• 多 SAFT 技术/多重反射重建，确保精确缺陷可视化和分析
• 通过半自动灵敏度校准，操作易于使用标准校准块
• 2D空间灵敏度调整，以匹配和评估小FAW-符合通用代码和尺寸，并正确定位到表面的试件
• 具有零多重楔块的新型微楔传感器技术反射和无伪影成像
A1550 终极全聚焦方式（TFM）超声探伤仪
INTROVIEW®软件的缺陷可视化
• 超声检测数据的 3D 成像
• B、C&D投影图像与定量缺陷评估
• 多功能报告功能
• 使用多SAFT技术的总聚焦方法
• 按标准进行半自动灵敏度校准校准块
• B、C 和 D-Scan 成像能力
• 单通道缺陷中的常规A扫描视图检测器模式和相控阵模式
特色：
• 多 SAFT 技术/多重反射重建，确保精确缺陷可视化和分析
• 通过半自动灵敏度校准，操作易于使用标准校准块
• 2D空间灵敏度调整，以匹配和评估小FAW-符合通用代码和尺寸，并正确定位到表面的试件
• 具有零多重楔块的新型微楔传感器技术反射和无伪影成像
规格:
交付套件：
• А1550 导盲板 – 全聚焦方式（TFM）超声探伤仪 – 断层扫描机
• 相控阵探头：
- M9065 (4 MHz 横波，间距 2.5 mm)
- М9060 (4 MHz 纵波，间距 2.5 mm)
- M9170 (4 MHz 横波，间距1.6 mm)
•单晶换能器：
- S3568 (2.5MHz，法向光束，晶体直径10mm)
- S5182 (2.5 MHz，角度光束 45 度，晶体直径 12 mm)
- S5096 (5 MHz，角度光束 45 度，晶体直径6 mm)
• LEMO 00 – LEMO 00 单根电缆1.2m
•USB A – 迷你 B 电缆
• 带电缆的电源适配器
•校准块 V2/25
•超声波耦合剂，瓶装 4 盎司。
• 软盖和硬壳
• 可选扫描仪：MS150 TuScan
3D INTROVIEW® 软件
•用于常见焊接准备的焊接配置向导
• 2D视图模式：B，C和D扫描/切割平面，门控体积
•用于交互式缺陷定量的同步二维光标
• 3D 视图模式：ISO 表面纹理映射 最大强度投影
