MALA GX高动态雷达
型 号：
原产地：瑞典 MALA
用 途：GX系统采用实时采样(RTS) 技术， 探测速度更快，信噪比更高；
GX系统采用高动态(HDR) 技术，提高天线的频带宽度，探测更深，分辨率更高；
GX系统采用32位数据， 提升了成像效果；设计坚固适用于各种复杂环境；
GX高动态雷达
MALA新一代高动态屏蔽探地雷达
主要特点 ：
l 主机天线一体化，集成设计，内置了脉宽和天线匹配极好的电子单元；
l GX系统采用实时采样(RTS) 技术， 探测速度更快，信噪比更高；
l GX系统采用高动态(HDR) 技术，提高天线的频带宽度，探测更深，分辨率更高；
l GX系统采用32位数据， 提升了成像效果；设计坚固适用于各种复杂环境；
l 整套系统可有线、无线进行数据采集； 所有天线都符合FCC、EC、IC 法规。

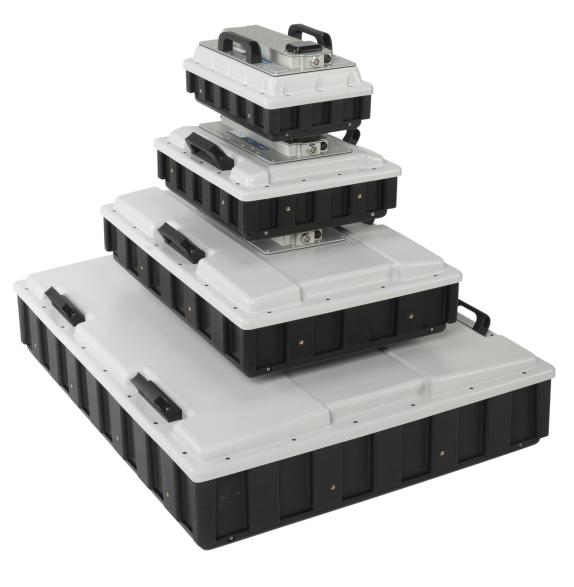

天线名称 |
GX80(HDR) |
GX160(HDR) |
GX450(HDR) |
GX600(HDR) |
GX750(HDR) |
采用技术 |
RTS&HDR |
RTS& HDR |
RTS&HDR |
RTS&HDR |
RTS&HDR |
天线中心频率 |
80MHz |
160MHz |
450 MHz |
600MHz |
750MHz |
信噪比 |
>128d8 |
>128dB |
>128dB |
>128dB |
>128dB |
数据位数 |
16&32位 |
16&32位 |
16&32 位 |
16&32 位 |
16&32 位 |
扫描／秒 |
>1200 (812ns) |
>880 (625ns) |
>770 (300ns) |
>1290 (75ns) |
>1290 (75ns) |
探测速度 |
430km/h ( 道间距10cm ) |
320km/h ( 道间距10c m ) |
275km/h ( 道间距 10cm ) |
460km/h ( 道间距 10cm ) |
460km/h ( 道间距 10cm ) |
时间窗 |
812ns |
625ns |
300ns |
75ns |
75ns |
工作时间 |
5h |
5h |
5h |
5h |
5h |
尺寸 |
101 x 79 x 23cm |
72 x 48 x 18cm |
42 x 36 x 17cm |
37.5 x 23.5 x 17 cm |
37.5 x 23.5 x 17 cm |
重量 |
21.3kg |
10.6kg |
5.3kg |
3.6kg |
3.6kg |
工作温度 |
- 20° c~ +50 ° C |
- 20° c~ +50 ° C |
- 20° c~ +50 ° C
|
- 20° c~ +50 ° C
|
- 20° c~ +50 ° C
|
环境标准 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |

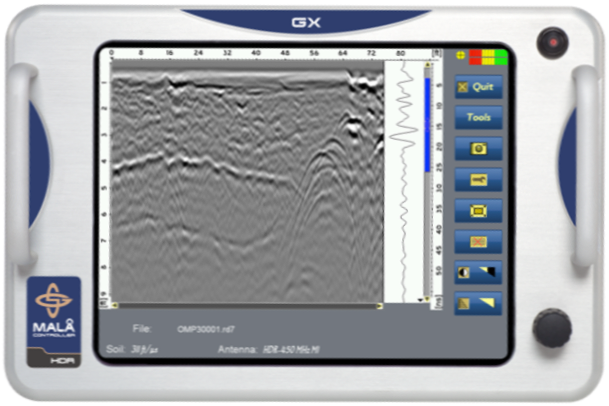

控制器
MALA GX 控制器是由MALA品牌的所有权公司瑞典 GGEO公司设计和研制， 专门为GX系统量身打造的一款控制器，其设置和操作非常简单，只有一个旋转按钮（可戴手套操作）。自带了预处理的功能， 可以在测试现场进行图像处理和判断，为工程应用增添了方便 ；选用的是全世界最稳定的美国 Linux OS操作系统，基本不会死机，保证了野外采集数据的安全性；还有其采用了合金外壳，适用于野外各种复杂和严酷的环境 ，军工级防护。
l 1.6 GHz 英特尔原子处理器
l 高分辨率显示屏 (1024 X 768)
l 32位数据分辨率
l 8 Gb 内 存
l Linux OS操作系统
l 拥有2D单剖面 、3D网格、管线追踪三种采集模式
l 内置2D剖面实时预处理、实时回放、3D切片实时处理及显示，管线定位功能
l 内置电池12V/ 20. 8Ah理电池(8~10 h工作时间）， 也可外接10- 15v电 源，内置电池也可通过任何12- 15 V电源充电，电池功耗为1. 3- 2A
l 内置DGPS ( 差分全球定位系统），也可外接GPS RTK( 通过USB/ 串口 ( NMEA0183协议）
l 通讯方式支持以太网，USB3.0, RS232串口
l 工作温度范围： - 20° c~ +50 ° C
l 防护等级： IP65
l 尺寸： 430 X 36 0 X 180mm , 含把手
l 重量：3 .2KG
电源
供电：1 2V高性能鲤离子聚合物电池或外接12V适配器供电。

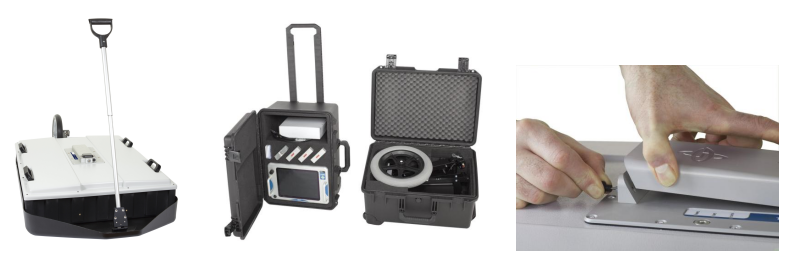

测距系统
GX 系统所选用的测距轮有三种：160mm轮径（轻质量＆弹性）、170mm轮径（标准重量＆弹性）和300mm轮径。
牵拉系统

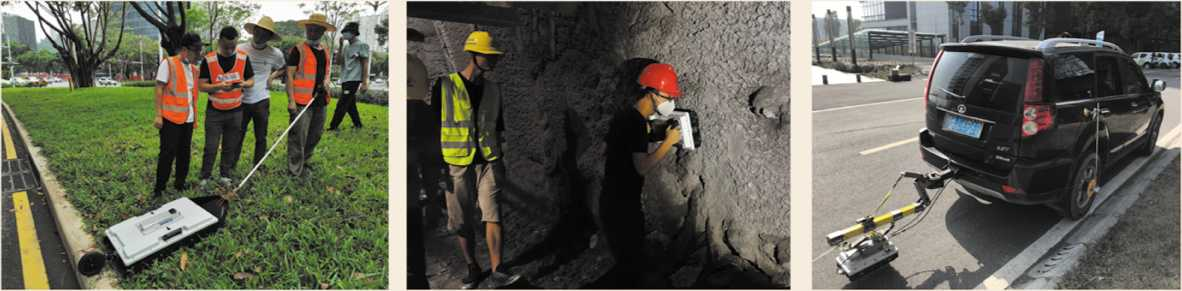

GX系统充分考虑了复杂环境的应用场景，设计了使用方便的船型越野托盘
运输箱
GX系统选用的运输箱是由一种特殊的合金材料制成，耐撞，耐摔，可以有效的保护雷达各个部件。
