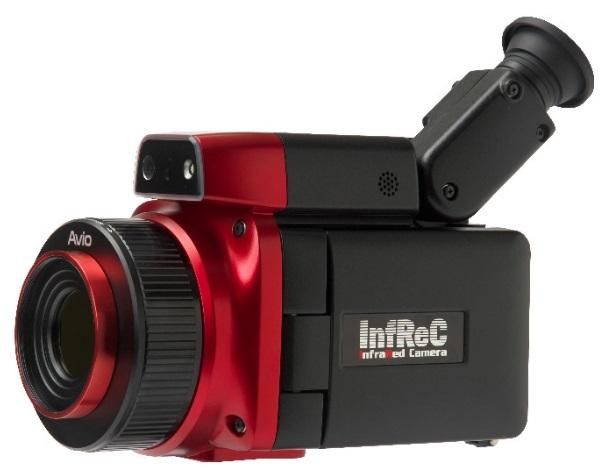

R550 红外热像仪
型 号：R550
原产地：日本
用 途：高速120Hz采样时，可以确认细小飞溅的发生状况及热影响的状态。
红外热像仪
超分辨・高像素 型号
InfReC R550 series
相同档次产品，实现最高速度的采样！
- 高速 超分辨 高感度 高精度 USB传送
最快120Hz的高速采样(R550-Pro)
※R550PRO:PC实时传送
■120Hz：640×120窗口显示时
■60Hz ：640×240窗口显示时
■30Hz ：640×480窗口显示时
复数枚图像的超分辨处理实现120像素的高分辨率
■记录像素
1280×960像素 超分辨率(SR)模式
640×480像素
■空间分辨率 0.58mrad相当 超分辨率(SR)模式
适用于各种场合的多种镜头
■21μm近拍放大镜头 ■52μm近拍放大镜头
■2倍望远镜头 ■2倍视角放大镜头 ■3倍视角放大镜头
应用不同的两种型号
■R550-PRO 测量范围 -40～2000℃
适用于评价・分析等高温物体的温度测量的多功能R&D用型号
■R550 测量范围 -40～650℃
适用于电力设备、工厂设备的点检的设备诊断用型号
- 支持焊接过程中的监测
- 自动视频录像功能

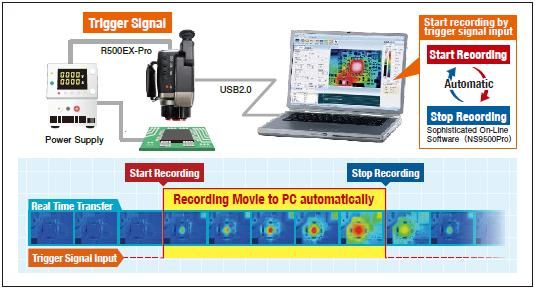

■外部触发信号输入自动开始视频录像（连接PC）
■不需要构筑Ｉ/Ｏ系统，与试验装置及现场设备连动进行数据采集
- 最高记录120像素的图像(SR模式)

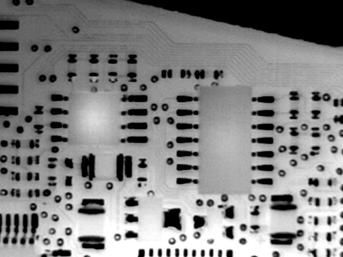

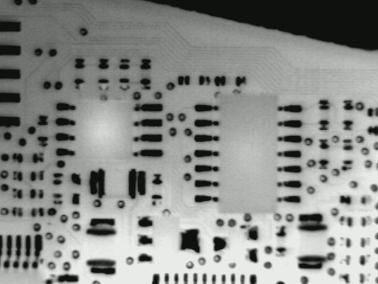

120万像素 120万像素
（SR模式图像、数字化聚焦x2.0） （通常模式图像、数字化聚焦x2.0）
- 选配的广角和近拍镜头实现鲜明的测量
- 测量距离和视角的大小

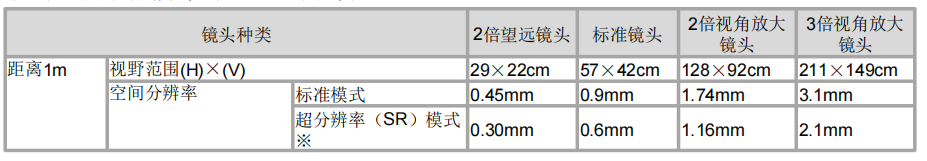

视野范围和分辨率与处理距离等倍。
主机规格
功能 R550Pro R550Pro-D R550 R550-D 基本性能 传感器 平面非冷却传感器(微辐射热测量计) 测量波长 8 to 14μm 测量温度范围 －40 to 2000°C －40 to 650°C 温度分辨率 0.025°C at 30°C 温度精度 ±1°C *1 帧频 30Hz/60Hz*2/120Hz*3 7.5Hz 30Hz 7.5Hz 传感器像素 640(H)× 480(V) pixels 记录像素 标准： 640(H) × 480(V) , 超分辨率(SR模式)：1280(H) × 960(V) *4 测量视角 32°(H) × 24°(V) (标准镜头) 空间分辨率 标准： 0.87mrad 超分辨率(SR模式)： 0.58mrad相当 *5 测量距离范围 10cm to infinity (标准镜头) *6 聚焦 自动/手动 图像显示 自动功能 自动量程/自动聚焦/全自动 色板 7种(彩虹色、橄榄色、虹膜色、热铁色、光亮色、白热色、黑热色) 阶层显示 256 / 32 / 16 / 8 阶层 可视图像 CMOS 500万像素 可视图像合成 并列、 FUSION(透过合成)、图像重叠(透过合成) 显示功能 1~8倍连续数字化聚焦(滚动显示位置的功能)、网格显示、同时显示9个画面(静止图像读取时) 画质改善 去除干扰、平均化(去除残像功能) 、边缘强调 测量功能 点温度测量 可移动点動点×10、温度搜寻(最高×1、最低×1 )、 2点间温度差 区域内温度测量 BOX 5 (各区域内的最高 ・ 最低 ・ 平均温度) N/A 直线上的温度曲线 水平／垂直／水平＋垂直 报警功能 报警显示、报警音、颜色报警(ISO) 、报警记录 报警信号输出 N/A 温度补偿功能 放射率补偿 漂移稳定 放射率补偿、环境 ・ 背景温度补偿、距离补偿 多点放射率补偿、放射率表功能 反向计算放射率功能 N/A Yes N/A 记录・输出 记录媒介 SD卡、对应SDHC 数据形式 静止画面:附带温度数据的JEPG 、14bit(可视图像) 视频:SVX文件(专用) 数据记录 静止画面(附带温度表的JPEG 、14bit)、同时记录可视图像 超分辨率(SR模式) Yes 快速宽幅图像模式 横向约100°相当/纵向约75°相当 SD视频记录 Max 3Hz N/A 间隔记录 3秒~60分钟间隔、同时记录可视图像 外部触发记录 Yes N/A 声音记录 30秒 文本记录 最多128文字(SD卡读入热图像时附带) 通信接口 USB2.0 主存储器 Yes 视频传送 红外图像: 最高： 30Hz、同时记录可视图像 *7 窗口数据传送 W1:640×240 W2:640×120 红外图像 W1 ： 60Hz W2 ：120Hz N/A 自动记录功能 外部触发的自动记录功能 N/A 录像输出 NTSC / PAL 切换 报警输出 空接点信号 N/A 外部触发输入 脉冲信号 N/A 其 他 显示屏 3.5英寸彩色液晶屏(倾斜机构、亮度调整功能)、彩色液晶视窗(倾斜机构) 摄影辅助功能 无线遥控器、激光线(红色、级别2 、IEC 60825- 1 2007/2014)、 LED灯 环境 使用环境温度/湿度 - 15°C to 50°C, 90%RH (无结露) 保存温度/湿度 -40°C to 70°C, 90%RH (无结露) 振动、冲击 29.4m/sec2 (3G)、 294m/sec2 (30G) EMC CE适合规格(级别A) 防尘 ・ 防水构造 保护等级 IP54 电池使用时间 2.5小时 AC电源 100V － 220V AC, 50/60Hz 尺寸 约 H121mm×W105mm×D195mm (不包括凸起部位) 重量 约 1.3kg (包括电池) 标准附属品 外箱、 SD卡、 USB线缆、无线遥控器、把手绷带、背带、镜头盖、操作说明书、免费体验版软件 (CD-ROM)、电池 标准附属PC软件 InfReC Analyzer NS9500Professional InfReC Analyzer NS9500Standard *8
*1 环境温度：20 to 30ﾟC 量程1、（其他：±2ﾟC 或 ±2%.）
*2 Windowing ‘Mode W1（640×240）’
*3 Windowing ‘Mode W2（640×120）’
*4 只对应静止图像。
*5 根据防止抖动效果抽出特征，复数枚图像合成处理后的效果。
*6 温度精度的保证范围：30cm～∞
*7 传送30Hz图像时，只传送红外图像。
*8 使用R550/R550-D传送红外热图像数据时，需要升级到 “ InfReC Analyzer NS9500 Professional ” (选配软件 )。

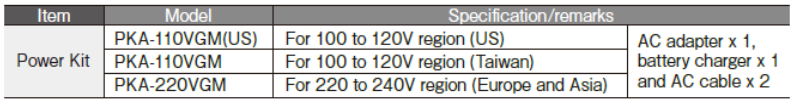

电源配件
R550系列不包括交流适配器、充电器和电源线。订购R550时，请同时采购相应的电源配件。
选配
名称 |
型号 |
规格 |
备注 |
|
镜头 |
2倍望远镜头 |
IRL-TX02D |
视角：16° (H)×12°(V) |
|
2倍视角放大镜头 |
IRL-WX02D |
视角：64° (H)×48°(V) |
||
3倍视角放大镜头 |
IRL-WX03D |
视角：96° (H)×72°(V) |
||

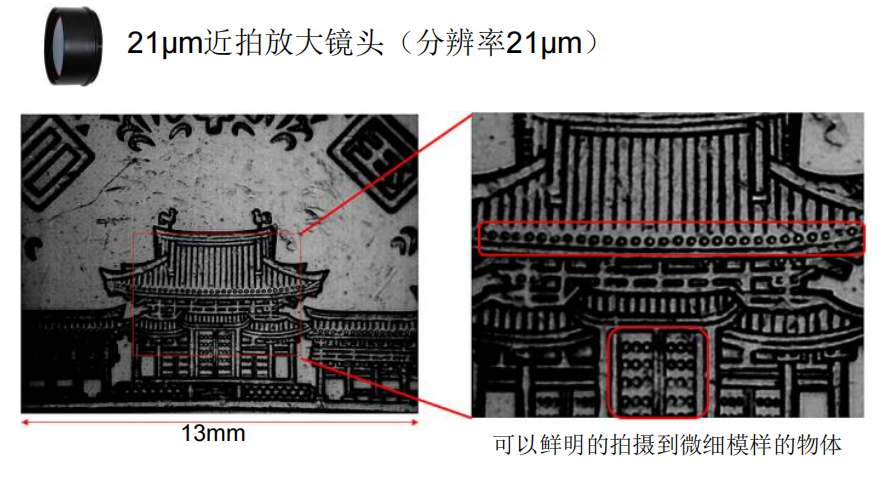

21μm近拍放大镜头 |
IRL-C021UB20 |
视野：13mm (H)×10mm(V)、工作距离：20mm |
||
52μm近拍放大镜头 |
IRL-C052UB |
视野：33mm (H)×25mm(V)、工作距离：56mm |
||
配件 |
AC适配器 |
RC60G-09D-110V(US)/110V/220V |
110V(US), 110V, 220V |
|
电池 |
2UR18650F |
2500mAh, 使用时间：2小时 |
||
充电器 |
NC-LSC05-110V (US)/100V/220V |
110V(US), 110V, 220V |
||
液晶屏 |
IRU-F01A |
|||
★记载的红外热像仪装置属于 「目录管制产品」。带出日本时， 需要日本政府的输出许可， 需要办理相应的申请。输出同盟国(经济产业省 ：输出贸易管理令别表第3表) 以外的国家和地区时，(根据用途/销售方)需要办理日本政府的许可。
●记载的公司名称及商品名称是各公司的登陆商标。 ●彩页中有合成画面。 ●记载的规格・样式・价格等有变更时， 恕不另行通知。
- 2023-05-11R550 红外热像仪
