HT-YS620D 智能压水试验系统

在水利水电、交通、矿山以及核废料处理等各类地下工程中，岩体透水率测试都是一项不可缺少的勘测内容。按照《水电工程钻孔压水试验规程》（NB/T 35113-2018）的规定，岩体透水率常规压水测试均采用三级压力5个阶段的测试方法进行原位测试。

随着工程建设的发展，地下工程的埋深越来越大，地下工程围岩承受着很高的水压，岩体中的各种裂隙可能会张开或扩展，从而改变岩体的透水性。在常规压水测试情况下的不透水岩体，在高压水作用下往往会漏水。

因此，对岩体的高压透水特征与岩体稳定性分析提出了越来越高的要求。准确地弄清岩体的高压透水特征，对于工程建设具有重要的实际意义。

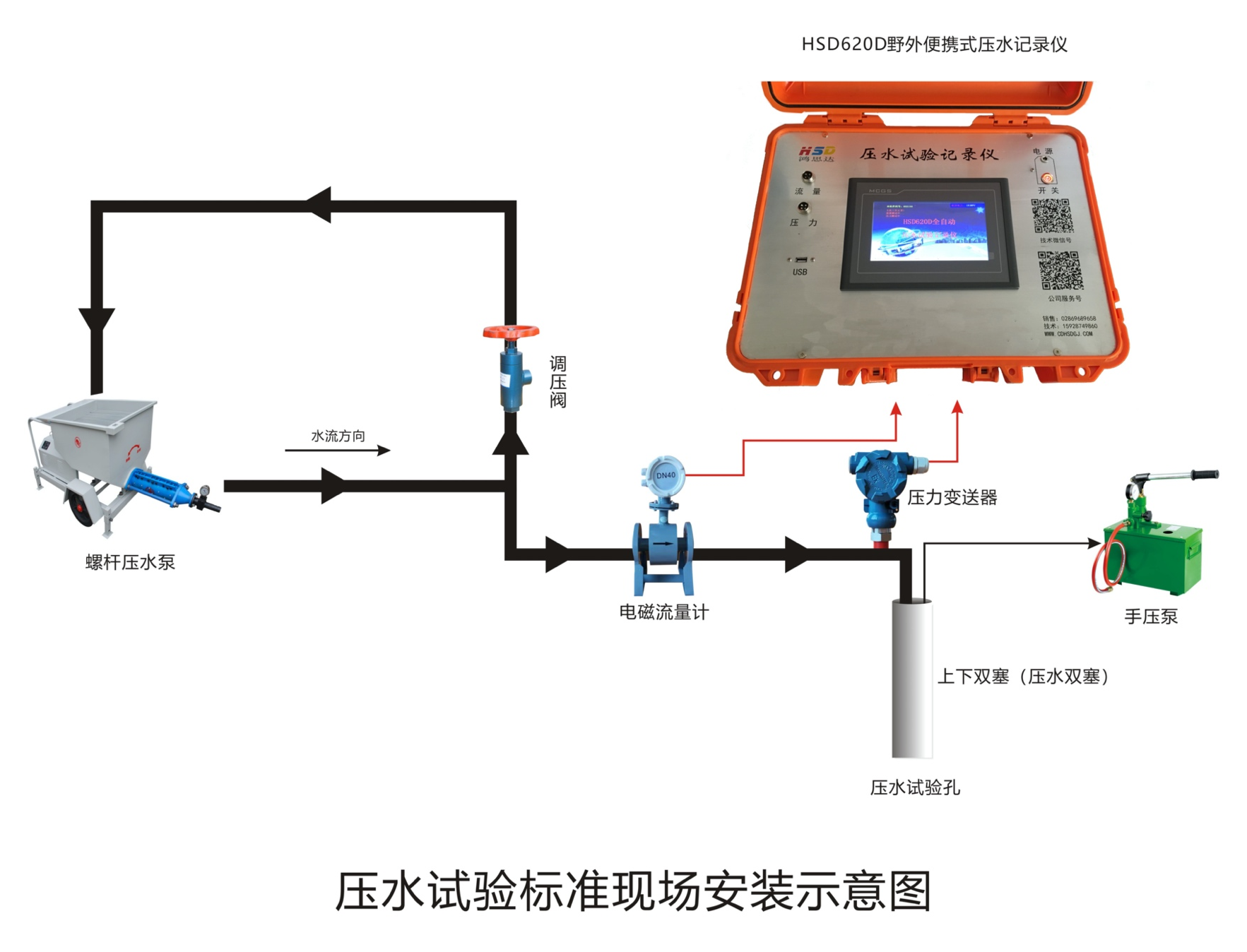

HT-YS629D全自动压水试验系统由压水试验记录仪、螺杆压水泵、双层压水管、封孔双塞、水压软管和手压泵组成。

YS620D智能压水试验记录仪内置锂电池，无需外部电源即可连续工作(亦可外接电源充电或工作)，提供便携式野外压水试验检测。适用于野外地质勘察压水试验，以及公路、电站、大坝、隧洞等工程基础处理质量压水试验检测。

YS620D智能压水试验记录仪可满足能源行业标准《NB∕T35113-2018 水电工程钻孔压水试验规程》要求，不单可完成常规的单点法压水试验和五点法压水试验，更新增加了多阶段压水试验（大于五点）、快速高压压水试验、中速高压压水试验、慢速高压压水试验、压力脉冲试验。实时记录试验孔压水过程中的流量、压力等参数，自动控制各阶段压水过程，达到规范要求自动结束压水试验过程(亦可根据项目特点自定义结束标准)；分别统计注入率、压力、透水率、累计注入率等数据，并自动生成压水试验报表，为压水试验资料整理提供必要的原始资料；可实时打印 P－T，Q－T 曲线；自动生成 P－Q 曲线，帮助用户准确判断 PQ 曲线类型。

产品性能及特点：

1. YS620D 压水试验记录仪适用于水电水利工程、公路、铁路、高铁、电站、大坝等工程地质勘察以及第三方压水试验质量检查。

2. YS620D 压水试验记录仪可满足能源行业标准《NB/T35113-2018水电工程钻孔压水试验规程》要求，支持单点法压水试验、常规压水试验（三压力五阶段）和多点（如五压力九阶段，七压力十三阶段等）快速高压压水试验、中速高压压水试验、慢速高压压水试验过程监测、压力脉冲试验。

3. 实时记录试验孔压水过程中的流量、压力等参数，自动控制各阶段压水过程，达到规范要求自动结束压水试验过程；

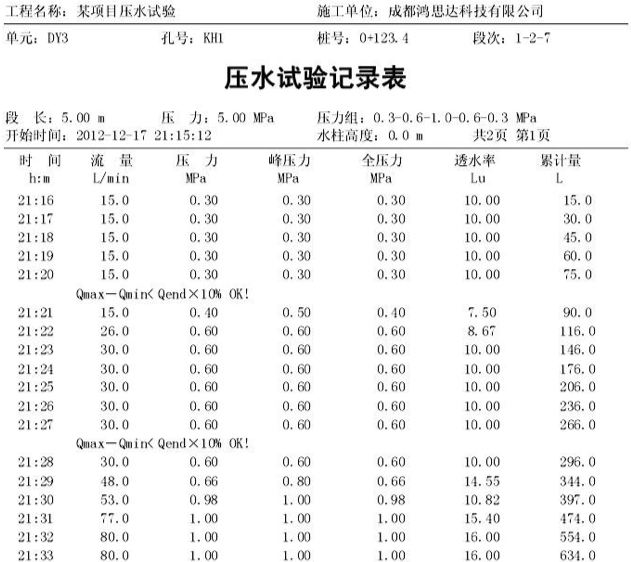

4. 能分别统计注入率、压力、透水率、累计注入率等数据，并自动生成压水试验报表，为压水试验资料整理提供必要的原始资料；可实时打印 P－T，Q－T 曲线；自动生成 P－Q 曲线、P－LU 曲线，帮助用户准确判断 PQ 曲线类型。

5. 双电源供电模式，内置大容量锂电池，适应野外无外部电源环境长时间工作，满足野外施工检测。

6. YS620D 压水试验记录仪具备完全自主知识产权，拥有软件著作权。

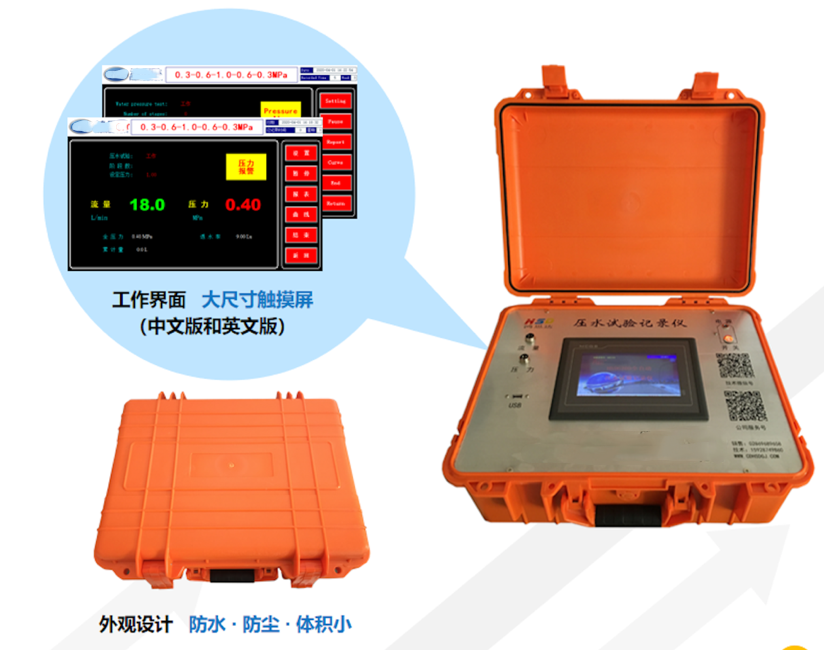

7. 主机采用单片机现场实时采集数据＋全通道全保护系统＋7 英寸高亮度 TFT 真彩（65535 色）国际知名的液晶屏＋四线电阻式触摸屏完美组合，系统设计更合理，具有超酷的人机视觉界面。

8. 采用先进的数据保护软硬件系统，性能稳定、抗干扰能力强，能够在断电、误操作等情况下完整保存数据。

9. 可随时以表格或时间历程图的方式查询当前试验孔段的历史数据、曲线。支持报表数据和曲线（P-T、Q-T、P-Q）的重复打印。

10. 全中文图形界面，操作简单、方便，技术人员不需懂电脑，即使初中文化程度培训 1 小时就能保证正常使用。

11. 出现操作故障，提供一键恢复功能，杜绝用户在误操作而造成数据处理出错。

12. 提供现场 A4 打印和内部存储功能，支持 U 盘多种数据格式导出，进行二次打印及分析处理。

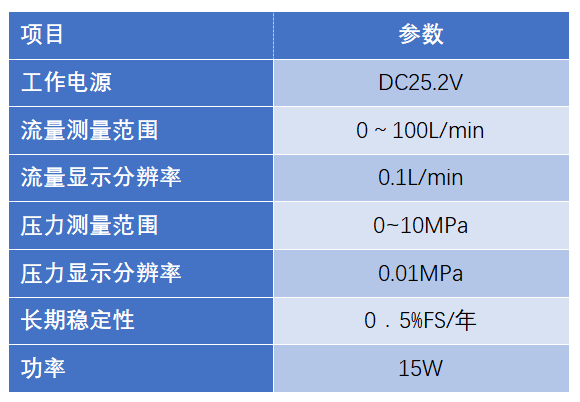

智能型记录仪技术参数

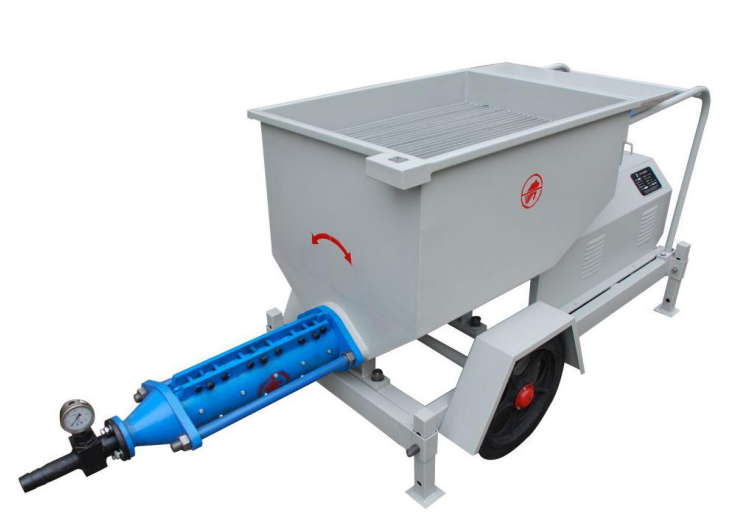

  HLG6000螺杆压水泵

l HLG6000 螺杆压水泵，流量大、压力稳，专为钻孔压水试验设计。

l 全进口电器，性能稳定可靠

l 主要易损件采用进口原材料，使用寿命长，大大节约使用成本

l 适用于水电水利工程地质勘察与公路、电站、大坝、隧洞等工程地基基础处理先导孔压水试

l 验以及第三方质量检查钻孔压水试验。

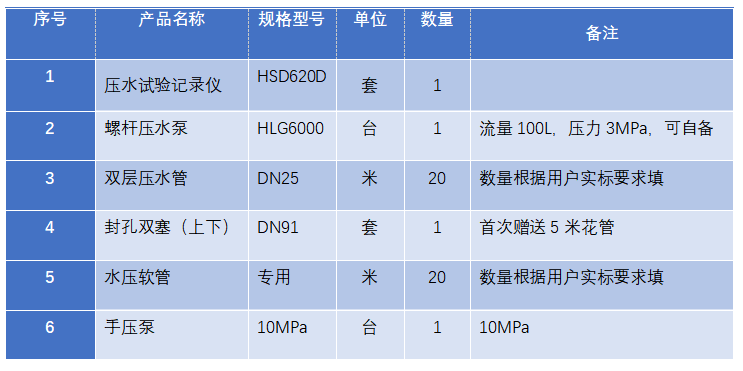

 系统配置
