DMT标准扁铲侧胀仪

DMT标准扁铲侧胀仪

型 号:DMT
原产地:意大利Marchetti公司
用 途:用来确定岩土工程设计中许多重要的土力学参数,可用于:沉降预测、约束模量M、不排水剪切强度Cu、土质分类(砂土,粉土,黏土)压实度控制、滑坡面调查、侧向受荷桩的P-y 曲线、液化势、固结系数和渗透系数(黏土)砂土的内摩擦角等。

扁铲侧胀仪(DMT)的扁铲通过贯入仪(可与静力触探设备共用)、钻机或其他野外现场设备压入到土层之中。这种测试方法直接在现场土体中进行,避免了钻孔和取样所带来的土体扰动。其测试结果具有良好的重复性,且与其他原位测试方法所得数据间有着良好的一致性,可以广泛应用于岩土工程勘察设计领域。



扁铲侧胀(DMT)现在已经应用于全世界 50多个国家,并作为标准写入了ASTM (USA) 和 Eurocode标准规范。关于设备和试验方法的详细介绍,可以参见国际土力学与岩土工程学会(ISSMGE)原位测试专业委员会TC16报告(2001),并且可以在其官方网站上进行下载。



试验介绍:

扁铲侧胀仪的主体是一块尺寸为95 ′ 200 ′ 15 mm的钢制的扁平状铲,扁铲的下端边缘薄而锐利。扁铲的一面上嵌入了一个圆形的钢质膜片,它在试验时可以向外进行膨胀。

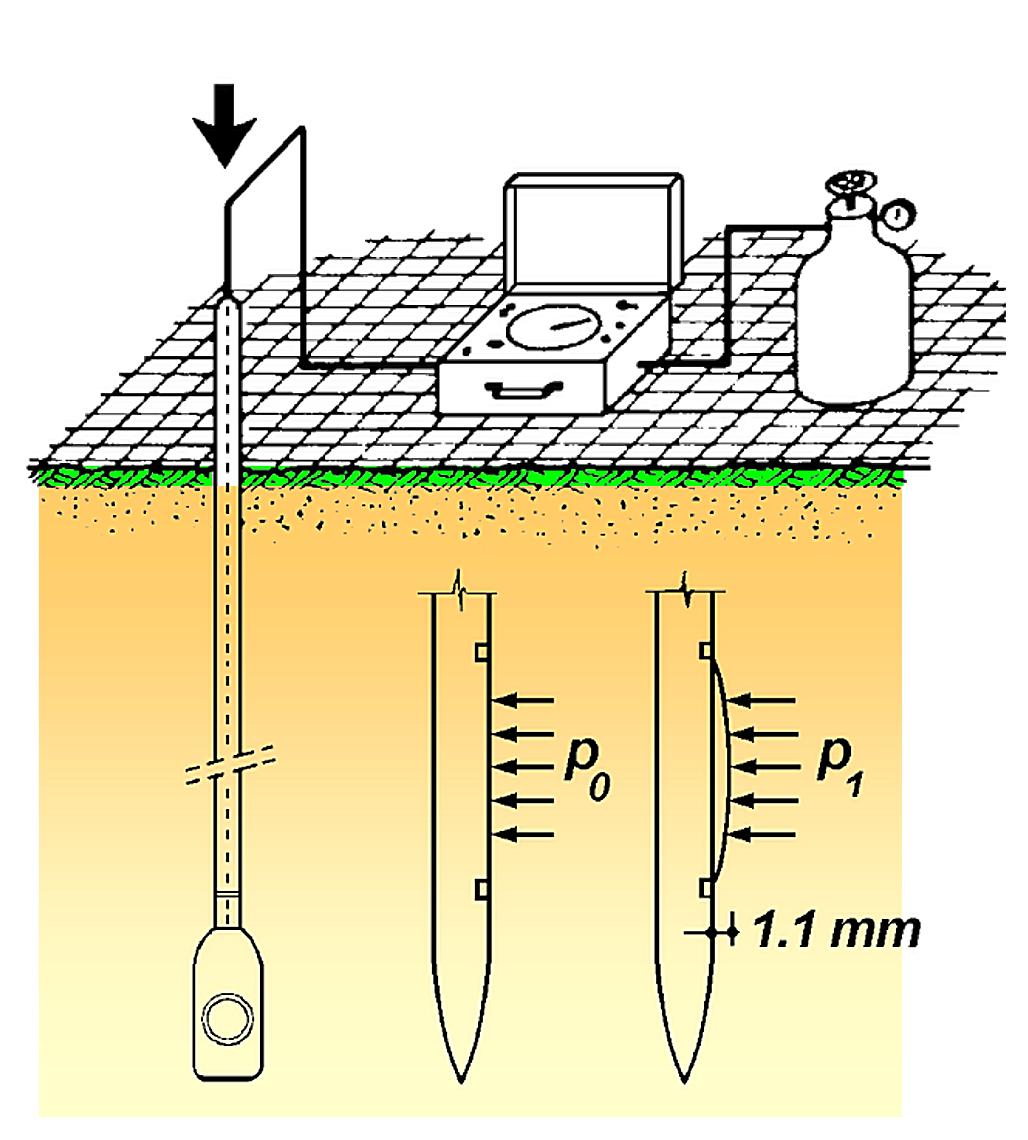

扁铲可以通过一系列的连接探杆不断地被垂直地贯入土中,连接探杆可以与静力触探探杆通用。扁铲(探头)和地面控制盒之间由一根特制的电-气管路进行连接。地面试验器件包括控制盒和压力源,控制盒用来调节和监控所施加的压力,压力源通常采用高压氮气。



进行试验时,测试点的深度间隔可以根据地质情况进行灵活修改,通常情况下为0.20米。当扁铲贯入到一个设定的测试深度时,停止贯入并通过通气管路向钢质膜片施加压力。操作者在每个测试点都要读取下面两个压力值:

● po=平衡贯入土压力的气体压力值,使得钢膜平行于铲身表面,再加压则向外膨胀(初始压力);

● p1=使钢膜中心向外膨胀位移达到1.1mm时的气体压力值。



根据这两个确定的压力值po和p1,我们可以推导出下面三个指数参数(中间参数):

● Id       材料指数

● Kd      水平应力指数

● Ed       扁铲侧胀模量



然后,通过我们常用的一些经验公式(TC16,2001),指数参数Id、Kd、Ed可以用来解释下列土力学参数值:

● M        侧限模量(包括黏性土和非黏性土)

● cu       不排水剪切强度(黏性土)

● Ko       原位土压力系数(黏性土)

● OCR    超固结比(黏性土)

● φ         摩擦角(非黏性土)



典型应用:

● 沉降预测

● 约束模量M

● 不排水剪切强度Cu

● 土质分类(砂土,粉土,黏土)

● 压实度控制

● 滑坡面调查

● 侧向受荷桩的P-y 曲线

● 液化势

● 固结系数和渗透系数(黏土)

● 砂土的内摩擦角f

● 黏土的超固结比OCR和原位土压力系数Ko

● 地下连续墙的地基反力模量

● Plaxis有限元分析的输入参数选择

● 路基的地基反力模量



    沉降预测:

    扁铲侧胀试验(DMT)对于土体有效模量和沉降的评估具有非常高的准确性,这一点最初被Schmertmann 1986, Lacasse 1986, Sallfors 1988, Leonards 1988, Hayes 1990写入到报告文件中,随后Monaco以及其他人通过一系列历史试验案例予以了证实,并在2006年华盛顿扁铲侧胀试验(DMT)会议中以题为“扁铲侧胀试验(DMT)预测与沉降观测对比研究”的报告进行了总结分析。



    扁铲侧胀试验(DMT)在沉降预测方面的高精度,是由于扁铲贯入过程中对土体的扰动比静力触探试验(CPT)的锥尖对土体的扰动更低。从实验本质来看,扁铲约束模量MDMT的测试是通过很小的侧向载荷得出,而不是通过土体破坏条件下的贯入阻力获得。同时扁铲侧胀试验(DMT)还可以应用到“历史应力指数”Kd,以及与之高度相关的超固结比OCR。由于评估土体模量在很高程度上依赖于应力历史条件,因此避免了其它贯入试验中选取影响因子的随意性和主观性。



    标准配置:

    ● 一套最新型号的Marchet扁铲侧(DMT)标准配置包括:

    ● 两个高应力测试扁铲

    ● 双表控制单元(读数仪)

    ● 100米电气管线

    ● 20个高压应力膜

    ● 两个连接触探杆和扁铲的适配器

    ● 标定工具(包括运动注射管和连接管线)

    ● 工具箱和软件
