HTC - HOEK 三轴压力室

HTC - HOEK 三轴压力室

型 号:HTC - HOEK
原产地:加拿大Roctest
用 途: Hoek三轴压力室设计用于确定岩石或混凝土的金刚石钻芯的三轴强度

HTC - HOEK 三轴压力室

Hoek三轴压力室设计用于确定岩石或混凝土的金刚石钻芯的三轴强度

  • 概述

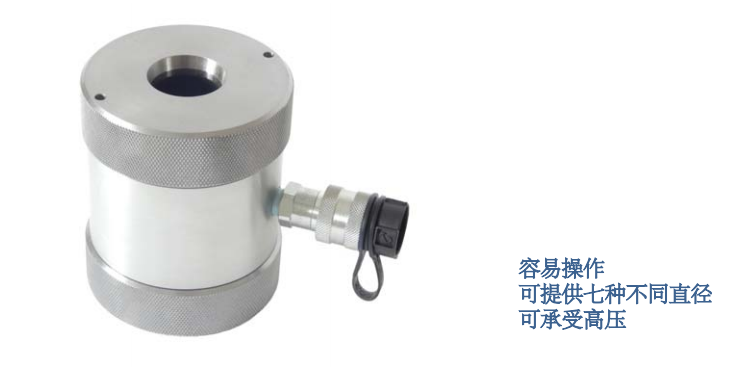

HTC三轴压力室由带螺纹可移动端部的空心钢制圆柱体组成。 装有U形密封件以形成用于液压流体的增压室的聚氨酯橡胶套筒安装在压力室内。试样压力室内部安装了一个带有9.525毫米(3/8英寸)快速接头的入口和一个带塞的出口,用于使加压室达到饱和。
试样压力室的两端是球形座,它将向试样的扁平端施加轴向载荷。这对球形座是由工具钢制成,并经过硬化处理且符ASTMD2664标准。球形座座和压力室可移动端之间的间隙足以允许应变片导线通过。

  • 主要特征

 容易操作
 型号适用于七种不同的试样直径,最大可达152mm6英寸)
 可施加高压力
 符合ASTM规范

  • 应用

 强度和弹性的估算
 不同围压下的剪切强度估算
 剪切摩擦角和内聚力的估算
 弹性模量和泊松比的估算

  • 技术参数

  • 试验过程

首先,岩石试样的长度与直径之比最小为2的端部,必须根据试样的直径在0.025 mm0.012 mm的平行度内打磨平整。 在加压室达到饱和后,将圆柱状岩石样品插入限制膜内的室中。 放置两个球形座,使岩心居中位于三轴腔中。

在施加较小的围压以将岩芯固定在适当位置后,将带有球形底座的单元放置在加载框架中,并施加较小的轴向载荷以将系统牢固地固定在适当位置。 为了确定泊松比,将两个正交应变片粘贴在岩芯上。 在测试过程中使用惠斯通电桥读数读取应变值。 然后,可以在将围压调节到所需值之后进行三轴测试。

  • 试验结果

通过使用应变片,可以在相同的岩石上以不同的围压完成三轴试验,从而可以通过摩擦角和内聚力,弹性模量和泊松比来确定破坏包络线

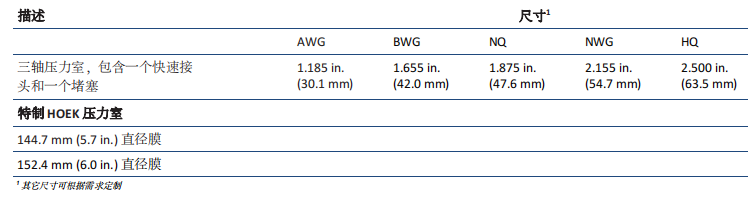

  • 订购信息

压力室不含膜

  • 可选附件

球形座压板
两个带间隔块的完整渗透性端盖一套(L / D = 1
负载分配器(2套)
平板
支撑领
直孔压板
液压泵0–10000 psi,压力表0–10 000 psi,软管和外螺纹快速接头以与压力室配合
