PW 系列-振弦式渗压计

PW 系列-振弦式渗压计

型 号:PW系列
原产地:加拿大Roctest
用 途:PW 系列振弦式渗压计设计用于测量孔隙水或其它流体压力。

PW 系列-振弦式渗压计

PW 系列振弦式渗压计设计用于测量孔隙水或其它流体压力。

  • 概述

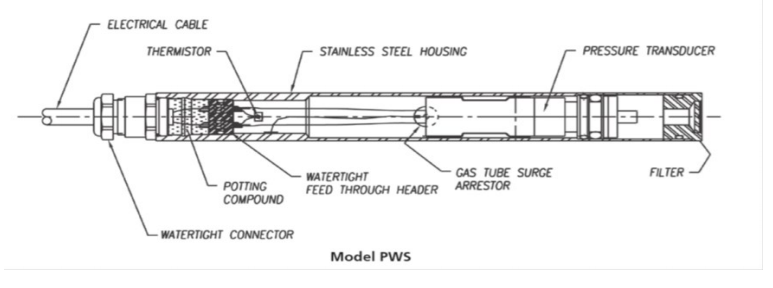

PW孔隙水压力计由一个振弦式传感器元件固定在钢制保护筒内构成,该振弦式传感器元件的振动弦固定在中空圆柱体保护筒的两端,一个电磁线圈用来激发振动弦的振动并测量它的振动周期。振动周期对于施加在感应单元上的力很敏感。

PW孔隙水压力计采用最新的振弦技术研究成果,使得它具有非常卓越的长期可靠性,比如振动弦由水压模锻固定技术,可以保证它具有高性能的稳定性。传感器元件密封为一个整体,可以保证钢弦不被腐蚀。除振弦外,传感器的其它零部件都采用高强度耐腐蚀的优质不锈钢材料。PW孔隙水压力计配有浪涌电压保护器,可以抵抗电力和无线电信号的干扰,它对电力和无线电信号的抗干扰能力通过了电气和电子工程师协会的测试试验。

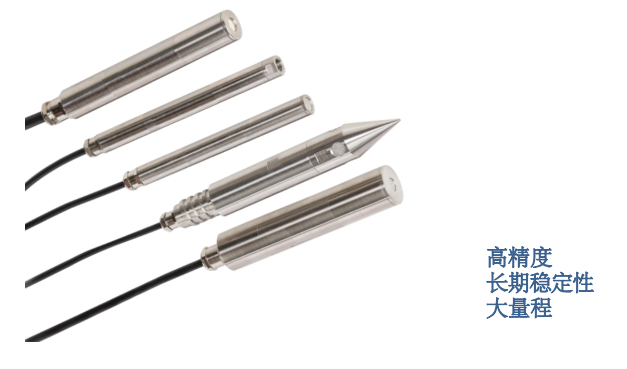

PW系列振弦式孔隙水压力计有五种型号:PWS型:用于埋入填土内部、混凝土与土体界面处、或者直接放入钻孔和小直径测压管里,它的端部是一个高透气或者低透气透水石,以保护内部的传感器只感受被测的流体压力,而将固体颗粒物阻隔下来。透水石很容易取下来进行饱和处理。PWF型:厚壁型的PWS。适合于直接埋入的应用情况。PWC型:带有螺纹接头,可以作为压力传感器来使用。PWP型:压入型,用于非固结的细粒土,比如砂、淤泥或者粘土。其外壳
是厚壁圆筒,端部带有锥尖,在电缆引线端是螺纹接头,可以与 EW型钻杆或者立管连接。PWL型:进行低压力测量的孔隙水压力计3570kPa)。

  • 主要特征

坚固的不锈钢结构
高精度和高分辨率
三级防水
大量程
温度读数
长期可靠性
电涌保护

  • 应用

水利结构
挡土墙
堤防
大坝

  • 技术参数


  • 订购信息

请确认:
型号和量程
电缆长度

  • 可选部件

热敏电阻、透水石和电缆的类型
标定至 -100 kPa
读数仪: MB-3TL, SENSLOG
