FOP PZ - 无金属光纤渗压计

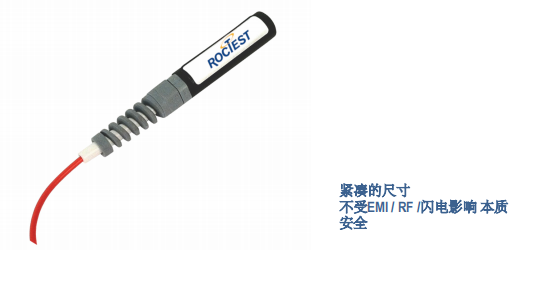

FOP PZ是一款坚固,紧凑且无金属的光纤渗压计,用于测量孔隙水(或其它流体)压力 。
FOP PZ是用于测量孔隙水(或其它流体)压力的光纤渗压计。 像其它渗压计一样,它也用于各种应用中,例如隧道、路堤、基坑、水坝、水库等。 FOP PZ的主要区别在于其独特的设计以及微型MOMS,并且其结构得到充分的防锈保护,没有任何金属部件。 而且,FOP PZ的性能与传统的渗压计相似或更好。
该渗压计的设计基于使用光刻技术制造的微型MOMS(微光学机械系统)压力传感器的非接触式挠度测量。 压力传感器的柔性隔膜安装在密封的真空腔顶部,压力测量基于Fabry-Pérot白光干涉仪。 压力使法布里-珀罗腔的长度发生变化,该腔由一侧的挠性膜片的内表面和另一侧的连接到引线光纤的参考光学表面组成。 使用FISO Technologies生产的经过现场验证并获得专利的白光干涉仪模块进行读数。
由于光纤解调仪和数据记录器可以在温度、EMI、湿度和振动的所有条件下一致且准确地测量腔体长度,因此该系统可以在最不利的条件下提供可靠的压力测量。PVC保护套和多孔透水石可确保机械坚固性,该透水石可保护传感元件免受固体颗粒的影响,从而使FOP PZ仅传感要测量的流体压力。包括外壳的传感器总直径为15.9mm,总长度为110mm。
