R-4 磁性分层沉降仪

R-4 磁性分层沉降仪

型 号:R-4
原产地:加拿大Roctest
用 途:R-4用于手动测量不同深度的土体沉降或隆起,从而可以获得沉降/隆起的剖面。

R-4 磁性分层沉降仪

R-4用于手动测量不同深度的土体沉降或隆起,从而可以获得沉降/隆起的剖面。

  • 概述

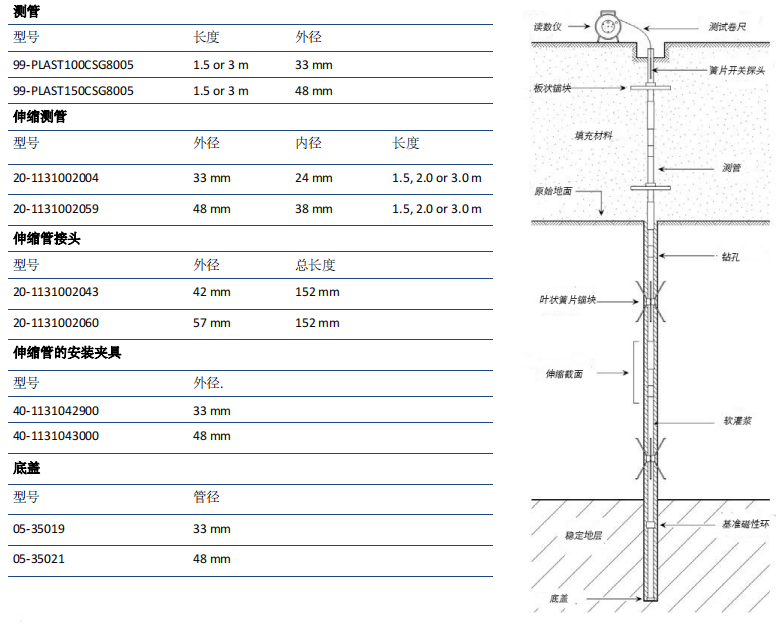

R-4 磁性沉降仪包括一系列套在测管上的磁性环,磁性环沿钻孔或堤坝、填土的不同深度排列。

将一个簧片开关探头放入测管中,就可以测出测管外磁环的位置。探针由一条带电缆导线的刻度卷尺悬吊。卷尺上的刻度用于确定沿测管轴线的磁性环之间的变形。

磁性锚块有两种类型:用于钻孔中安装的叶状簧片锚块和用于堤坝或填土安装的板状锚块。叶状簧片锚块可以推入到需要安装的位置,或者通过测管下放到需要安装的位置,再通过一根外接的拉线释放。

板状锚块是一个有中心孔的板。随着堤坝或填土工程的进行,板状锚块与测管一起安装。

当土体的预期沉降超过1%时,可以采用可伸缩的测管。R-4磁性分层沉降仪也适用于标准的测斜管。建议在进行重复性测量时采用探头对中器。

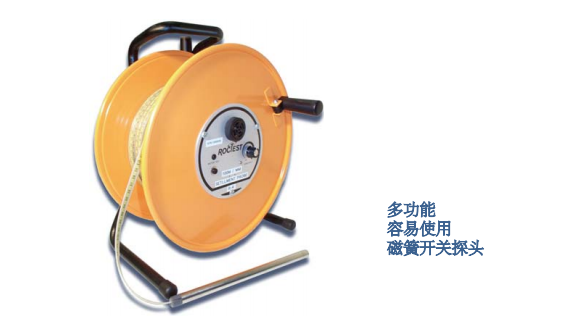

  • 主要特征

 容易使用
 多功能

  • 应用

 浅层和深层基础的承载力估算
 各类基础的沉降估算
 横向荷载桩和板桩的变形

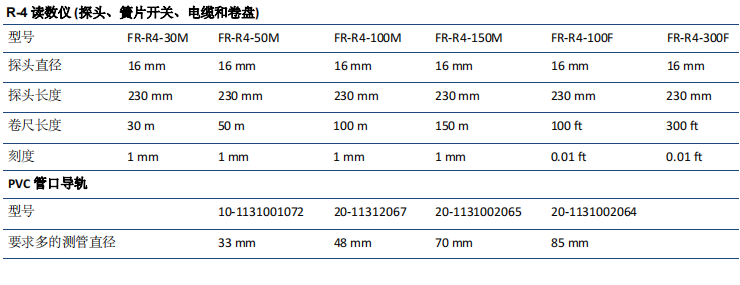

  • 技术参数

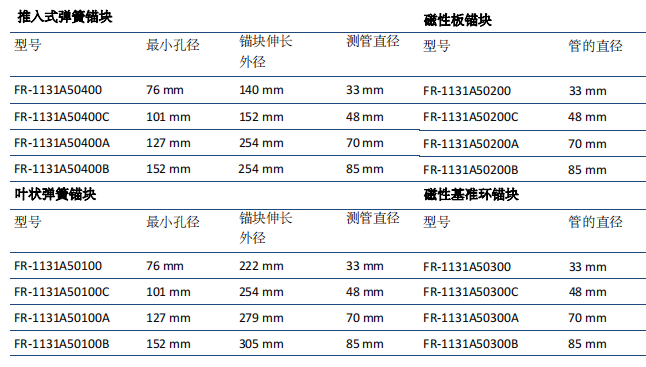

  • 锚块

  • 技术参数

  • 订购信息

请指定:
钻孔直径和深度
测管型号编码和长度 (需要获得7085mm外径测管的更多信息,请
查看标准测斜管产品单张)
伸缩式或标准式接头
锚块编号
读数仪

  • 可选配件
探头对中器
适用的板尺寸: 标准配置: 203 × 203 mm; 可选配置: 305 × 305 mm or 610 × 610 mm
