CONVEX-D - 卷尺收敛计
型 号：CONVEX-D
原产地：加拿大Roctest
用 途：CONVEX-D是一种数字式带式伸长计，可快速准确地测量任何方向上两个参考点之间的距离变化。
CONVEX-D - 卷尺收敛计
CONVEX-D是一种数字式带式伸长计，可快速准确地测量任何方向上两个参考点之间的距离变化。
- 概述
CONVEX-D数显式收敛计由带有圆孔的钢卷尺组成，卷尺通过卷筒固定在仪器上。
CONVEX-D 其它特点如下：
独一无二的机械收紧装置，确保量测的准确性。
内置了一个可旋转的闩锁，可以可靠地锁定磁带，从而方便了仪器的操作。
为了精确读取两个参考点之间的相对变化，添加了一个数字指示器。通过旋转保护鼓，可以轻松地通过为此目的提供的开口快速访问数字显示功能按钮。
提供两个钩，一个在带子的可移动端，另一个在卷轴框架上。
通过旋转一个大的滚花轴环，直到将两个参考线精确对齐，可以轻松地将磁带拉紧到预定的负载。通过使用两个叠加的放大镜来优化视觉对齐。
对于实际测量，CONVEX-D在两个参考点之间拉伸，该参考点由固定在其各自锚固件上的两个不锈钢吊环螺栓组成。
验证框可用于定期检查仪器的可重复性。
- 主要特征
- 新奥法隧道施工方法（NATM）也符合“您监
- 测的设计”

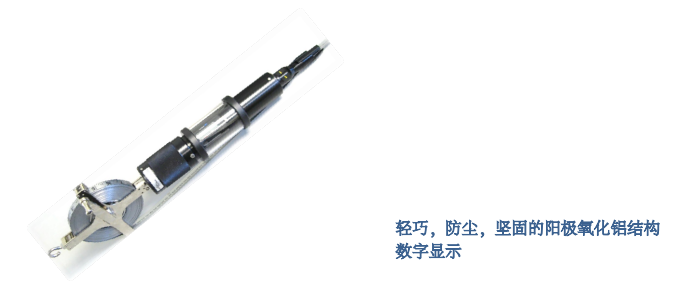

- 轻巧、防尘、坚固可靠
- 数字显示器及其保护窗
- 阳极氧化铝结构
- 防反冲机制
- 滑锁
- 应用
板桩变形
隧道收敛
边坡稳定性
矿井下陷

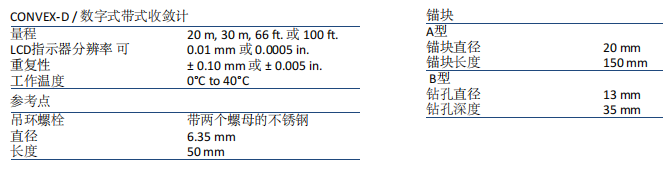

- 技术参数
- 可选配件

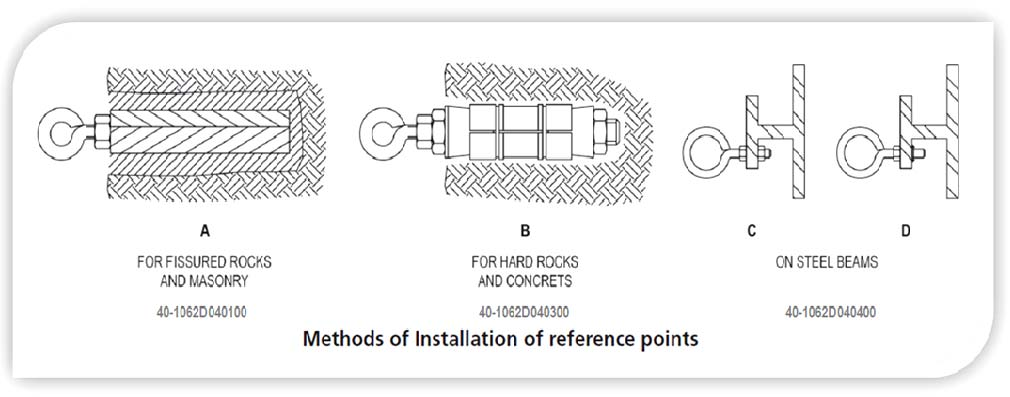

需要正确固定参考点才能完成准确的测量。 必须根据条件选择的锚是在钻孔中灌浆的钢筋（A）或膨胀壳锚（B）。 吊环螺栓也可以直接用螺栓固定（C）或焊接（D）在结构钢梁上。
读数时，将固定在卷尺可移动端上的按扣钩连接到一个参考点。 卷尺朝相反的锚固件移动，直到可以将安装在卷轴上的挂钩固定到第二参考点上为止。 然后，通过缠绕卷轴来收紧卷尺中的松弛部分，然后将位于收敛计前部的锁定销插入到卷尺的最近孔中。 然后旋转滚花轴环，以将卷尺拉紧至对应于两个参考线的精确对齐的预定值133.5 N（30 lbf）。

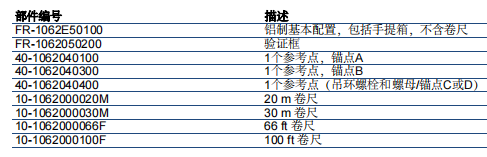

- 订购信息
• 参考点和锚块
• 验证框
• 可更换的卷尺
