BOR-EX - 杆式钻孔多点位移计
型 号：BOR-EX
原产地：加拿大Roctest
用 途：BOR-EX型钻孔多点位移计（MPBX）可以测量岩石，土壤和混凝土结构中的精确纵向位移。
BOR-EX - 杆式钻孔多点位移计

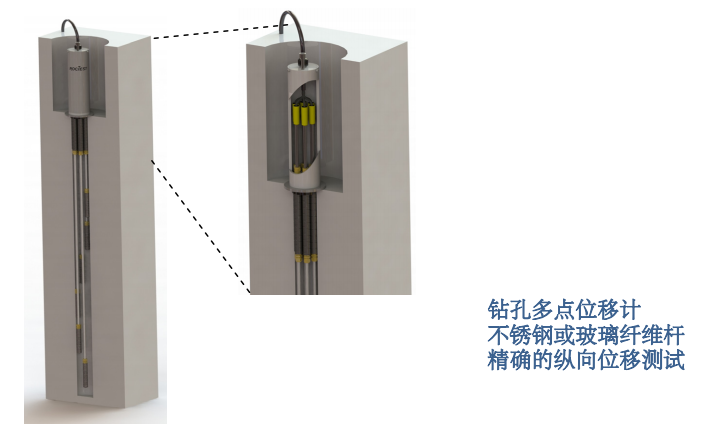

BOR-EX型钻孔多点位移计（MPBX）可以测量岩石，土壤和混凝土结构中的精确纵向位移。
- 概述
BOR-EX可以测量岩石，土壤和混凝土结构中的精确纵向位移。 通常，它用于监测地基的沉降、隧道上方的沉降，挡土结构的位移以及地下开挖的变形。

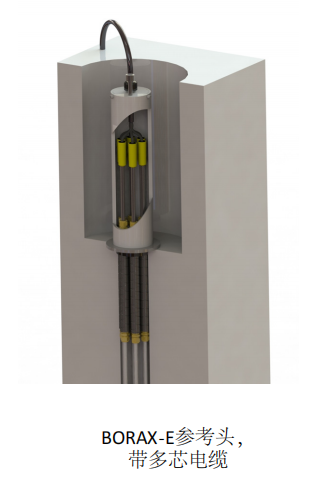

钻孔伸长计包括锚头、延长杆和基准头。 锚头通过通常放置在保护套内的延长杆连接到仪器的顶部。该保护套筒确保杆可以自由移动，并将锚固件的所有运动传递到杆的尖端。 然后，可以通过测量延长杆的尖端相对于伸长计头中的基准头的位移来计算岩石或土壤相对于伸长计顶部的位移。
共有三种探头类型：一种允许机械只读（BOREX-M），一种允许电气只读（BOREX-E），一种允许同时进行机械和电气读数（BOREX-E / M）。 机械读数通过深度计或百分表执行，而电气读数通过振弦或电位计传感器完成。
- 主要特点
坚固的结构
机械式，电气的式或两者兼具
不锈钢或玻璃纤维杆
杆上的保护套
许多锚点可用
- 应用
岩石，土壤和混凝土结构中精确纵向位移的测量
横向荷载桩和板桩的变形
监测基础的沉降
挡土结构的位移
地下开挖的变形
- 特点

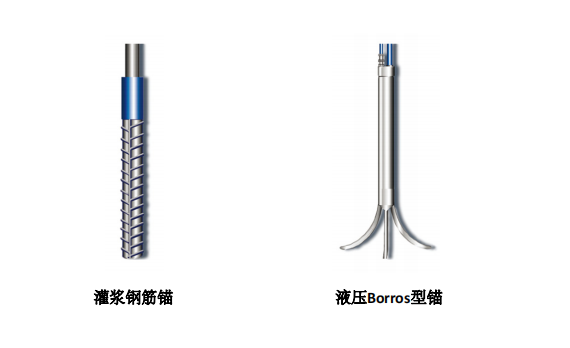

锚头
灌浆钢筋锚
易于安装，这种类型的锚是岩石中向下钻孔的首选类型。 也可以使用特殊的灌浆技术向上安装。井壁和灌浆之间的良好接触对于确保周围材料的任何运动都传递到锚上非常重要。 一个3英寸（NX）钻孔中最多可以安装六个锚。
液压Borros型锚
这些锚杆通常用于需要深插入孔以良好锚固的土壤中，例如在需要挤孔的情况下。单作用锚包含3个插脚，这些插脚通过液压泵插入到周围的土壤中。 双作用锚在锚的顶部和底部均具有可伸出的叉头。 插脚一旦伸出，将无法缩回。 钻孔通常在安装后灌浆到位。 这类锚的安装需要液压油管和泵。
伸长杆
有两种类型的延长杆：玻璃纤维和不锈钢。 安装简便和速度是玻璃纤维棒的主要优点。 玻璃纤维杆伸长计在我们工厂组装并运送到现场，可以进行现场安装。 对于长形引伸计，最好使用不锈钢棒。 这些杆分批供应，并在现场组装。
保护管
杆通常安装在保护管中，以防止其受到注入的水泥浆和其它限制材料的侵害。 分批提供用于不锈钢杆的保护管，或者，如果未预先组装，则可以连续长度运输玻璃纤维杆。
杆扶正器
杆扶正器可用于将延长杆保持在适当位置。 强烈建议将它们用于非灌浆的深部安装中。

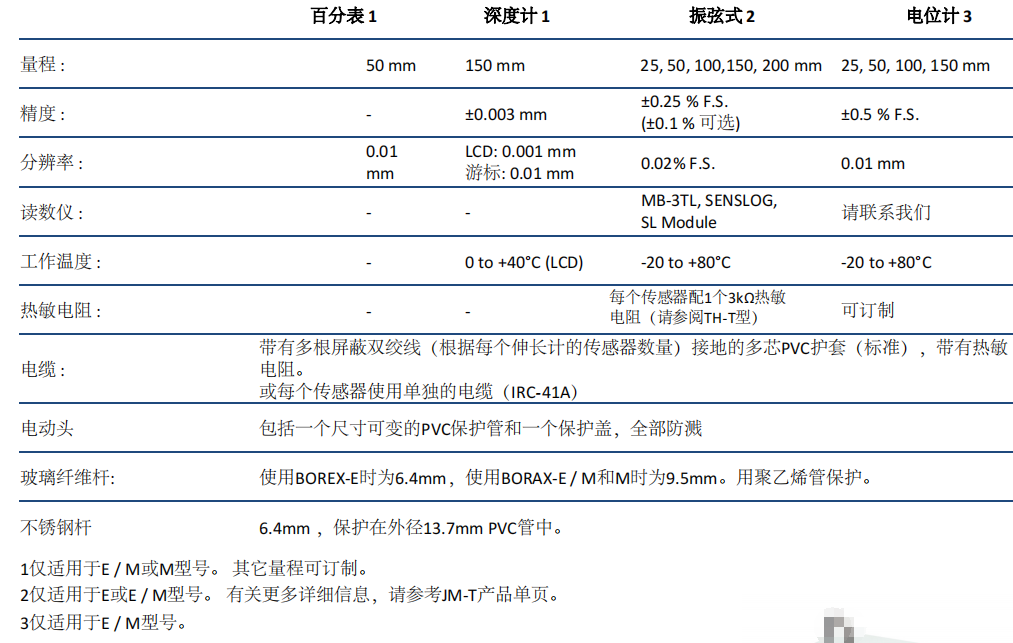

- 技术规格
- 订购信息
请注明:
• 型号(BOREX-E, E/M, M)
• 锚的类型，数量和位置
• 杆的类型
• 钻孔直径
• 传感器类型和量程
• 电缆（长度，单芯或多芯）
- 可选配件
• 读数仪
• 非灌浆弹簧片锚
• 铟瓦合金棒具有有限的热效应
• 附加热敏电阻
• 灌浆管
• 灌浆板
• 工具包
